Автоматический выключатель AV POWER-2/3 200А 80kA TR AVERES | mccb-23-200H-TR-av EKF

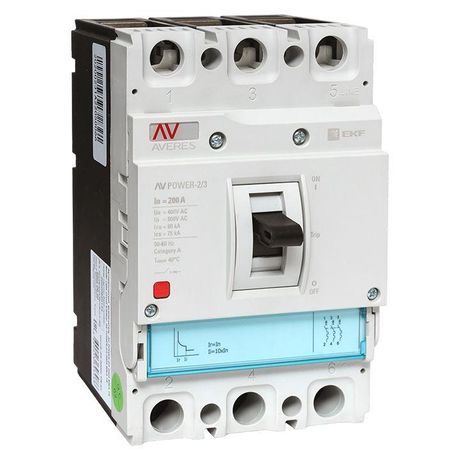

Автоматический выключатель 200А 80кА TR AVERES EKF POWER-2/3 - трёхполюсное коммутационное устройство с термомагнитным расцепителем для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, где требуется высокая отключающая способность и надёжная защита. Артикул mccb-23-200h-tr-av соответствует серии Averes от EKF.

Назначение и область применения

Автоматический выключатель 200А 80кА TR AVERES EKF POWER-2/3 предназначен для защиты электрических сетей переменного тока с напряжением до 690 В. Он обеспечивает отключение цепи при превышении допустимого тока (перегрузка) или возникновении сверхтоков (короткое замыкание). Подходит для использования в промышленных распределительных щитах, на входе в оборудование, на участках с высокими токами короткого замыкания - например, на станках, конвейерах, системах освещения крупных объектов.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает три фазы сети одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до 80 тысяч ампер.
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные 400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную защиту от внезапных КЗ.
• Диапазон защиты от перегрузки: фиксированный 200 А - настройка невозможна, срабатывает при превышении этого значения.
• Диапазон срабатывания при КЗ: 2000 А - магнитный расцепитель активируется при токе выше 2000 А.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм; не защищён от воды и пыли.
• Способ монтажа: на монтажную плату - устанавливается на специальную планку внутри шкафа, не требует DIN-рейки.
• Подключение: болтовое - провода закрепляются гайками на клеммах.
• Управление: рычажковый привод - ручное включение/выключение через механический рычаг.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ).
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.
• Моторный привод: опционально - можно дополнительно установить привод для дистанционного управления.

Совместимость и монтаж

Автоматический выключатель 200А 80кА TR AVERES EKF POWER-2/3 монтируется исключительно на монтажную плату - он не совместим с обычными DIN-рейками. Для установки требуется подготовленное место с отверстиями под крепёж и достаточным зазором вокруг корпуса. Болтовые клеммы позволяют использовать медные жилы сечением, соответствующим току 200 А - рекомендуется проверять документацию производителя на точные требования к сечению и момент затяжки. Моторный привод устанавливается отдельно и требует дополнительного питания и управления.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленных автоматических выключателей. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Отсутствие степени защиты от воды и пыли (IP30) требует установки только во внутренних помещениях в закрытых щитах. Не предназначено для использования вне помещений или в условиях повышенной влажности.

Преимущества

• Высокая отключающая способность (80 кА) делает его подходящим для мощных промышленных систем с риском больших КЗ.
• Фиксированная настройка расцепителя снижает вероятность некорректной настройки пользователем.
• Указатель расцепления ускоряет диагностику отказов без необходимости вскрытия корпуса.
• Конструкция предусматривает возможность замены расцепителя - при необходимости можно заменить термомагнитный на электронный или с защитой от утечки (при наличии совместимого основания).

Ограничения применения

• Не применяется в открытых или влажных местах из-за низкой степени защиты IP30.
• Отсутствие вспомогательных контактов исключает интеграцию в системы автоматизации без внешней аппаратуры.
• Не поддерживает DIN-рейку - требует специальной монтажной платы, что усложняет замену на другие модели.
• Нельзя изменить порог срабатывания по перегрузке - фиксированный 200 А не подходит для цепей с меньшим током.
• Требуется профессиональный монтаж - болтовое подключение и высокий ток КЗ предъявляют повышенные требования к качеству соединений.

Примеры использования

• Защита главного ввода на промышленном станке с двигателем мощностью более 50 кВт.
• Входной автомат в распределительном щите цеха с несколькими конвейерными линиями.
• Щиты управления насосными станциями, компрессорами, печами индукционного нагрева.
• Линии питания с высокой вероятностью КЗ - например, там, где используются длинные кабели или частые переключения нагрузки.

Практические советы

• Перед установкой проверьте, что сечение кабеля соответствует току 200 А - обычно требуется минимум 70–95 мм2 меди.
• Обязательно соблюдайте момент затяжки болтов - пере- или недотянутые клеммы вызывают перегрев и выход из строя.
• Если нужна сигнализация отключения - используйте внешние реле или замените этот выключатель на модель с вспомогательными контактами.
• При проектировании учтите, что замена расцепителя возможна только на аналогичные по размеру - не все типы расцепителей совместимы с этим основанием.
• Для дистанционного управления заказывайте моторный привод заранее - он не является частью базового комплекта.
