Автоматический выключатель AV POWER-1/3 160А 50kA ETU6.0 | mccb-13-160-6.0-av EKF

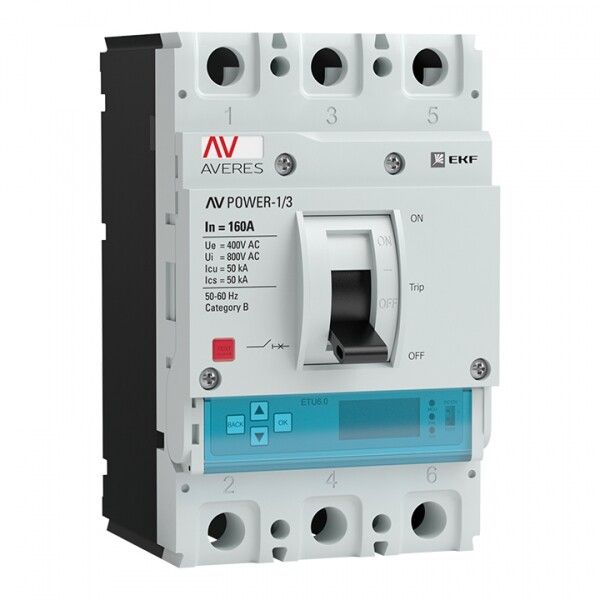

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.0 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Этот аппарат сочетает надежную механическую конструкцию с точной электронной защитой и подходит для монтажа на плату в шкафах управления.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.0 используется для коммутации и защиты трехфазных цепей переменного тока в условиях промышленной автоматизации. Он защищает распределительные сети, силовые кабели и электродвигатели от повреждений из-за длительной перегрузки или аварийного тока короткого замыкания. Применяется в системах управления станками, конвейерами, насосными станциями и других объектах с высокими требованиями к надежности.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Номинальное напряжение: 400–690 В AC - работает в сетях среднего напряжения, включая промышленные системы 400 В и 690 В;
• Тип расцепителя: Электронный ETU6.0 - обеспечивает гибкую настройку защитных функций и высокую точность срабатывания;
• Диапазон настройки защиты от перегрузки: 64–160 А - можно задать порог срабатывания в пределах 40–100% от номинала;
• Диапазон регулировки защиты от КЗ: 320–2240 А - настраивается кратность от номинального тока (2×–14×);
• Максимальное сечение кабеля: 70 мм2 - допустимый размер жил для болтового подключения;
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не от воды и пыли;
• Тип подключения: Болтовое - требует фиксации кабелей с помощью зажимов;
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри щита;
• Моторный привод: Да - возможно подключение внешнего привода для дистанционного управления;
• Индикатор отключения: Да - визуальное определение состояния (включен / отключен);
• Указатель расцепления: Да - показывает причину отключения (перегрузка или КЗ);
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности;
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.0 совместим с другими устройствами серии AV-POWER благодаря унифицированному размеру расцепителя. Расцепители можно менять без замены всего аппарата - достаточно снять старый и установить новый (например, ETU45 вместо ETU6.0). Подключение выполняется через болтовые зажимы - важно соблюдать момент затяжки, указанный в руководстве. Для работы с моторным приводом требуется дополнительно подключить управляющий сигнал. Монтаж возможен только на горизонтальной поверхности, рекомендовано использовать DIN-рейку класса C. Не допускается установка в местах с вибрацией выше 0,5g.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 и соответствует требованиям МЭК 60947-2. Конструкция исключает самопроизвольное включение после отключения. Индикация положения и причины расцепления снижает риск ошибочного восстановления питания. Наличие указателя расцепления позволяет быстро диагностировать причину отказа без вскрытия устройства.

Преимущества

• Электронный расцепитель ETU6.0 обеспечивает точную и настраиваемую защиту - важна для чувствительных нагрузок, таких как двигатели;
• Поддержка моторного привода позволяет интегрировать выключатель в системы автоматического управления;
• Возможность замены расцепителя без замены корпуса снижает стоимость обслуживания;
• Высокая отключающая способность (50 кА) делает его подходящим для мощных промышленных распределительных пунктов;
• Длительная гарантия (10 лет) подтверждает долговечность компонентов.

Ограничения применения

• Не предназначен для частых включений - применяется только для нечастых операций (не более 10–15 раз в день);
• Степень защиты IP30 не обеспечивает защиту от брызг, пыли и влаги - нельзя устанавливать вне закрытых шкафов;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Требуется правильная настройка параметров защиты; некорректные значения могут привести к ложным срабатываниям или недостаточной защите;
• Не имеет встроенных контактов для сигнализации - для передачи сигнала в систему управления нужны внешние реле или модули.

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими двигателями мощностью до 75 кВт;
• Контроль питания конвейерной линии с частотниками и пускателями;
• Распределительный щит на насосной станции с тремя насосами по 55 кВт каждый;
• Щит управления технологической линией, где требуется дистанционное управление через моторный привод.

Практические советы

• При выборе настройки защиты от перегрузки - устанавливайте значение чуть выше рабочего тока двигателя (например, 120–140 А при 100 А рабочего тока), чтобы избежать ложных срабатываний при пуске;
• Для двигателей с высоким пусковым током используйте коэффициент КЗ не менее 8× (1280 А при 160 А номинала);
• Обязательно проверьте соответствие сечения кабеля (до 70 мм2) и момент затяжки болтов - перетяжка повредит контакт, недотяжка вызовет нагрев;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом сигнала (DC 24 В или аналогичный);
• После монтажа проведите тестовое срабатывание по перегрузке и КЗ - это подтвердит корректность настройки и работоспособность механизма.
