Автоматический выключатель AV POWER-2/3 225А 80kA TR AVERES | mccb-23-225H-TR-av EKF

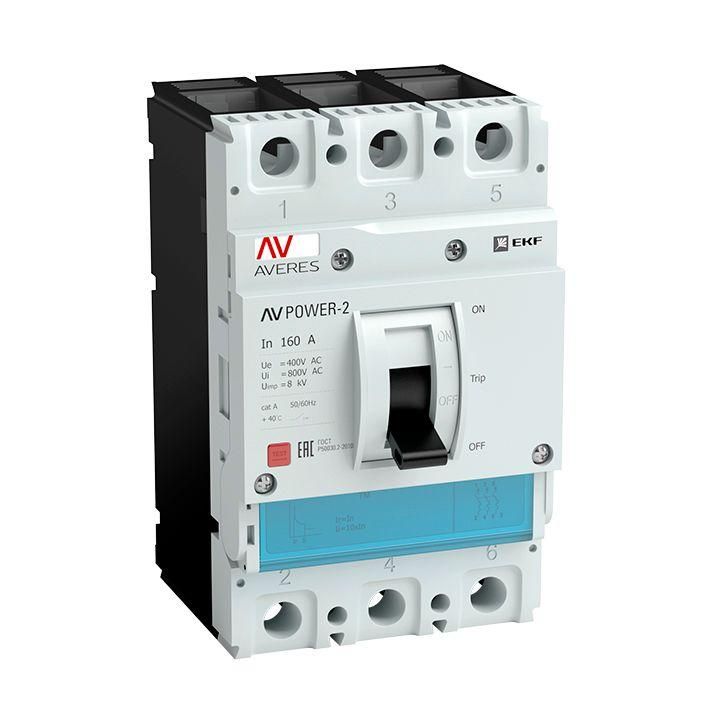

Автоматический выключатель 225А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного оборудования, распределительных щитов и систем с высокими токами КЗ. Артикул mccb-23-225h-tr-av относится к серии Averes от EKF.

Назначение и область применения

Автоматический выключатель 225А 80кА TR AVERES EKF защищает электрические сети с номинальным напряжением до 690 В переменного тока. Он применяется там, где требуется надёжная защита от перегрузок и сверхтоков - например, на входе в крупные станки, конвейеры, насосные группы, системы вентиляции и другие промышленные нагрузки. Устройство рассчитано на работу в распределительных щитах с жёсткими требованиями к отказоустойчивости.

Технические характеристики

• Номинальный ток: 225 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до 80 тысяч ампер.
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные 400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 225 А - фиксированная настройка, не регулируемая.
• Диапазон срабатывания при КЗ: 2250 А - магнитный расцепитель сработает при токе, превышающем номинал в 10 раз.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; пылевлагозащита отсутствует.
• Моторный привод: да - возможность подключения внешнего привода для дистанционного включения/выключения.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри шкафа.
• Подключение: болтовое - силовые кабели крепятся гайками на клеммах.
• Индикация: есть указатель расцепления - визуально показывает, что выключатель отключился из-за аварии.
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг.

Совместимость и монтаж

Автоматический выключатель 225А 80кА TR AVERES EKF имеет унифицированное основание, совместимое с другими расцепителями серии Averes - можно заменить термомагнитный расцепитель на электронный или с защитой от утечек, сохранив корпус и крепление. Монтаж выполняется на DIN-рейку или монтажную плиту. Болтовые зажимы требуют точного момента затяжки - используйте динамометрический ключ. Для работы с моторным приводом необходимо дополнительно подключить управляющий сигнал. Нет встроенных вспомогательных контактов - если нужны сигнализация состояния, следует использовать внешние модули.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей. Отключающая способность 80 кА обеспечивает безопасность даже в условиях высоких токов КЗ, типичных для промышленных объектов. Индикация расцепления снижает риск неверной интерпретации состояния аппарата. Однако IP30 не допускает использование вне закрытых щитов - применение в сыром, пыльном или открытом помещении запрещено.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сложных энергоёмких систем.
• Фиксированный ток срабатывания - исключает случайную настройку, повышает надёжность.
• Поддержка замены расцепителей - позволяет адаптировать защиту без замены всего выключателя.
• Наличие моторного привода - удобно для автоматизации и удалённого управления.
• Чёткая индикация расцепления - ускоряет диагностику и восстановление после аварий.

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - отсутствует взрывозащита.
• IP30 - нельзя устанавливать в помещениях с повышенной влажностью, пылью или на улице.
• Нет встроенного набора вспомогательных контактов - для сигнализации нужен дополнительный модуль.
• Фиксированная настройка защиты - невозможно изменить порог перегрузки, что ограничивает гибкость в некоторых проектах.
• Требуется профессиональный монтаж - болтовое подключение и работа с токами 225 А требуют квалификации.

Примеры использования

• Защита главного ввода в промышленном цехе с мощными станками.
• Щитовая защита насосной станции с трёхфазными двигателями.
• Распределительный щит на заводе с сетью 690 В.
• Комбинированные решения с моторным приводом - автоматическое отключение при срабатывании пожарной сигнализации.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 225 А рекомендовано сечение не менее 70 мм2 медного провода.
• При использовании моторного привода убедитесь, что источник питания привода согласован с контроллером.
• Не затягивайте болты слишком сильно - это повредит контактные поверхности и вызовет нагрев.
• Если требуется защита от утечек тока - замените текущий расцепитель на подходящий модельный ряд Averes с функцией RCD.
• Обязательно пометьте выключатель в щите - особенно важно при наличии нескольких аналогичных аппаратов.
