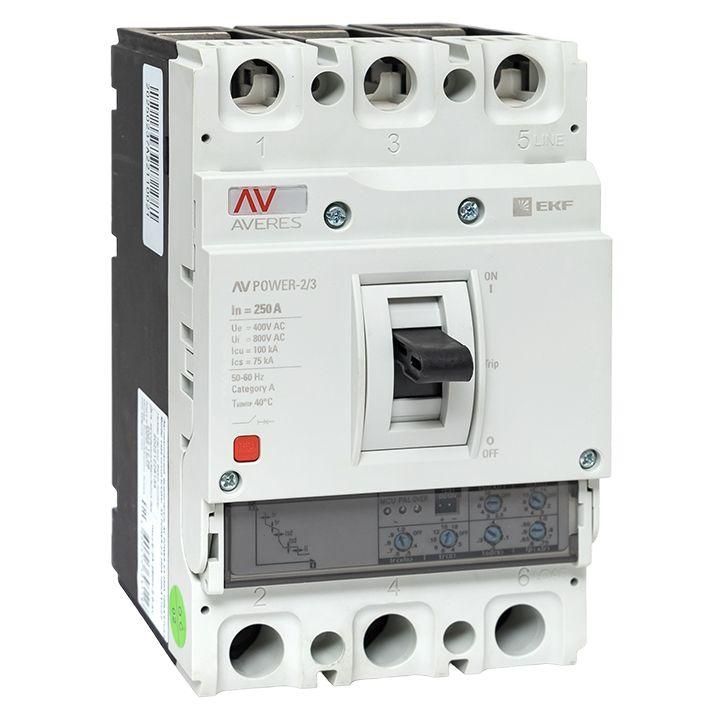

Автоматический выключатель AV POWER-2/3 250А 100kA ETU2.0 AVERES | mccb-23-250H-2.0-av EKF

Автоматический выключатель EKF AV POWER-2/3 с номинальным током 250 А и отключающей способностью 100 кА предназначен для защиты мощных электрических цепей в промышленных объектах. Модель оснащена термомагнитным расцепителем ETU2.0, моторным приводом и болтовым подключением - это надёжное решение для систем с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель EKF AV POWER-2/3 используется для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокой нагрузкой. Применяется там, где требуется точная настройка порогов срабатывания и возможность удалённого управления через моторный привод.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьёзных аварийных режимах
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях промышленного класса
• Тип расцепителя: термомагнитный ETU2.0 - сочетает тепловую защиту от длительной перегрузки и магнитную - от КЗ
• Диапазон настройки защиты от перегрузки: 100–250 А - можно точно задать порог срабатывания под конкретную нагрузку
• Диапазон регулировки защиты от КЗ: 500–3500 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытые шкафы
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал
• Способ монтажа: на монтажную плату - фиксируется на DIN-рейке или специальной базе
• Подключение: болтовое - обеспечивает прочное и долговечное соединение с проводниками
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Привод: ручной рычажковый - позволяет оперативно включать/отключать вручную
• Вспомогательные контакты: 0 - не имеет сигнализационных контактов, не поддерживает дистанционную индикацию состояния

Совместимость и монтаж

Автоматический выключатель EKF AV POWER-2/3 совместим с унифицированными основаниями серии Averes. Расцепители ETU2.0 легко заменяются - можно менять тип защиты без замены всего аппарата. Для монтажа требуется DIN-рейка или монтажная плата с соответствующим креплением. Болтовое подключение требует предварительной подготовки жил: зачистка до 8–10 мм, использование наконечников. Обязательно соблюдать момент затяжки - не более 10 Нм, чтобы избежать повреждения клемм.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Сертифицировано для работы в условиях промышленного электрооборудования. Отличается повышенной механической прочностью корпуса и устойчивостью к температурным колебаниям. Однако IP30 не допускает эксплуатацию во влажных средах - необходимо использовать в сухих помещениях с контролируемой окружающей средой.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует безопасность даже при крупномасштабных авариях
• Гибкая настройка защитных параметров - позволяет адаптировать аппарат под любую нагрузку
• Возможность замены расцепителя - снижает стоимость обслуживания и увеличивает срок службы
• Моторный привод - обеспечивает дистанционное управление, что важно для автоматизированных систем
• Чёткий указатель расцепления - ускоряет диагностику отказов

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP30 исключает работу на открытом воздухе или в сырых помещениях
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния (вкл/выкл) к системе контроля
• Требуется профессиональная настройка - неквалифицированная регулировка тока срабатывания может привести к ложным срабатываниям или отказу защиты
• Не подходит для бытовых или слаботочных систем - слишком мощный и дорогой для таких задач

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями
• Щитовая распределения энергии на заводе с несколькими линиями 400 В
• Система питания конвейерной линии с частотными преобразователями
• Распределительный пункт на насосной станции с высокими пусковыми токами

Практические советы

• Перед установкой проверьте соответствие посадочного места - основание должно быть совместимо с сериями Averes
• Настройку токов перегрузки и КЗ выполняйте после запуска системы под нагрузкой - используйте токоизмерительные клещи
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для срабатывания
• Не применяйте этот автомат вместо УЗО - он не защищает от токов утечки, только от перегрузок и КЗ
• Регулярно проверяйте состояние болтовых соединений - ослабление вызывает перегрев и выход из строя
