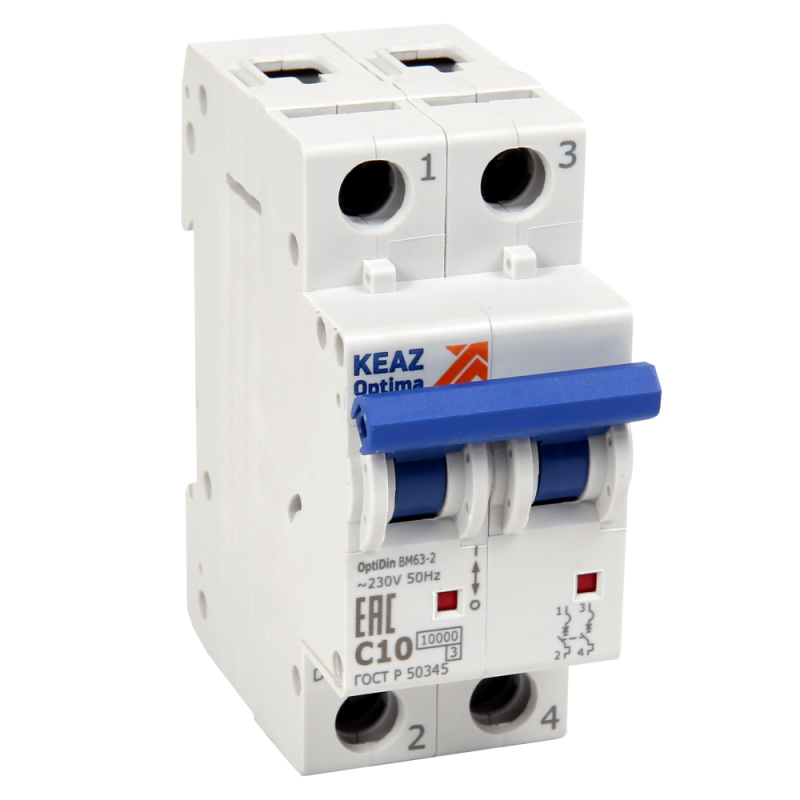

Выключатель автоматический двухполюсный 16А D 10кА AC OptiDin BM63-2D16-10-УХЛ3 - 262607 КЭАЗ

Автоматический выключатель двухполюсный 16А D 10кА AC BM63-2D16-10-УХЛ3 от КЭАЗ — надёжное устройство для защиты цепей с высокими пусковыми токами, установленное на DIN-рейку. Подходит для промышленного оборудования и объектов с жесткими климатическими условиями благодаря исполнению УХЛ3.

Назначение и область применения

Автоматический выключатель BM63-2D16-10-УХЛ3 защищает электрические цепи от перегрузок и коротких замыканий. Его характерная характеристика «D» позволяет выдерживать кратковременные пики тока до 10–20 раз от номинала — идеально для запуска двигателей, насосов, компрессоров и других мощных потребителей. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в системах вентиляции и кондиционирования. Также подходит для установки в условиях повышенной влажности, пыли и широких перепадов температур.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC) — рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 2 — одновременно отключаются фаза и нейтраль, что повышает безопасность при обслуживании.
• Номинальная отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: D — медленное срабатывание при пиковых нагрузках, подходит для индуктивных нагрузок.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая термическую и механическую нагрузку на оборудование.
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как удары молнии.
• Максимальное сечение кабеля: 25 мм² — можно подключить провода до этого сечения без дополнительных наконечников.
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды; предназначен для внутренней установки в закрытые щиты.
• Рабочий диапазон температур: от –60 °C до +60 °C — работает даже в холодных складах и жарких цехах.
• Климатическое исполнение: УХЛ3 — предназначено для умеренного и холодного климата с возможными колебаниями влажности и температуры.
• Ширина по модулям: 2 М — занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм — требует достаточного места внутри щита для свободного доступа и теплоотвода.
• С коммутируемым нейтральным проводником: да — нейтраль также размыкается при отключении, соответствует требованиям безопасности для некоторых типов оборудования.
• Наличие дополнительных контактов: да — возможно подключение вспомогательных контактов (например, сигнализирующих или блокировочных).
• Возможна дополнительная комплектация: да — можно заказать с дифференциальной защитой, реле времени или другими опциями.

Совместимость и монтаж

BM63-2D16-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 75 мм глубины в щите. Подключение проводов осуществляется зажимами с моментом затяжки 0,8 Н·м — не переусердствуйте, чтобы не повредить контакт. Оба полюса имеют одинаковые клеммы, позволяющие подключать кабели сечением до 25 мм². Устройство совместимо со всеми элементами серии OptiDin — легко заменяется аналогичными модулями при необходимости ремонта или модернизации.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Категория перенапряжения 4 указывает на соответствие требованиям для промышленных объектов с высоким уровнем помех. Класс токоограничения 3 гарантирует минимальное воздействие на кабели и оборудование при аварии. Коммутирование нейтрали делает устройство безопасным для использования в сетях с чувствительной аппаратурой, где необходим полный разрыв цепи.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно защищает даже в местах с большой короткозамкнутой мощностью.
• Характеристика D — исключает ложные срабатывания при пуске двигателей.
• Работа при экстремальных температурах — подходит для суровых условий, включая зимние склады и открытые площадки.
• Поддержка коммутируемого нейтраля — повышает уровень безопасности при работах на оборудовании.
• Готовность к дополнительной комплектации — возможность расширения функционала без замены основного устройства.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и осадков.
• Не используется в цепях постоянного тока — только для переменного тока 50 Гц.
• Запрещена работа при частоте выше 50 Гц — не подходит для частотных преобразователей без согласования.
• Не рекомендован для защиты светодиодных светильников с малым пусковым током — характеристика D избыточна, лучше использовать C.

Примеры использования

• Защита трёхфазного двигателя 3 кВт в цеху — при пуске возникают броски тока, которые не вызывают ложного срабатывания.
• Щитовая на производстве с конвейерами — несколько таких выключателей BM63-2D16-10-УХЛ3 устанавливаются на каждую линию.
• Обогревательные системы наружных площадок — благодаря УХЛ3 и широкому диапазону температур работает при –40 °C.
• Системы вентиляции с большими вентиляторами — гарантированное отключение при перегрузке и коротком замыкании.

Практические советы

• Выбирая между характеристиками B, C и D — для двигателей всегда берите D, для освещения и электроники — C.
• При монтаже проверьте, чтобы кабель был плотно зажат — плохой контакт вызывает нагрев и выход из строя.
• Если нужна сигнализация срабатывания — используйте дополнительный контакт, совместимый с сериями OptiDin.
• Не устанавливайте рядом с источниками тепла — хотя диапазон температур широкий, длительный перегрев сокращает срок службы.
• Проверяйте наличие нейтрали перед подключением — если система TN-S, то обязательное отключение нейтрали — требование норм.
