Автоматический выключатель 2Р 8А характеристика B ВА-101 4.5кА - 11207DEK APC

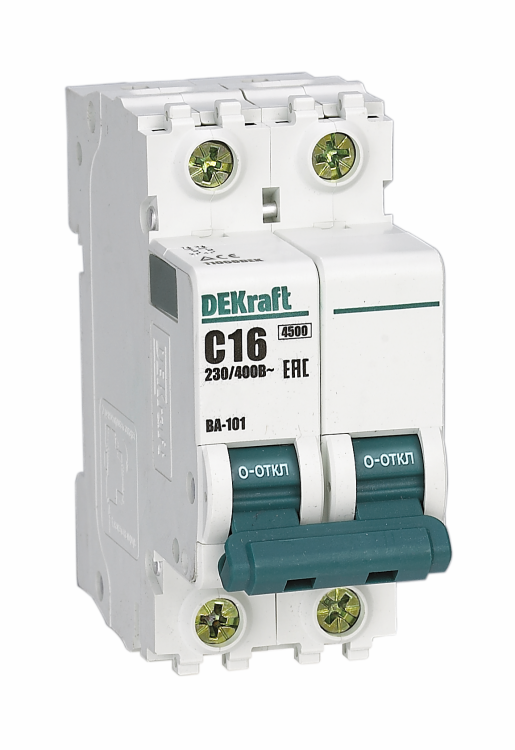

Автоматический выключатель ВА-101 от DEKRAFT - двухполюсное устройство на 8 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки в бытовых и промышленных сетях переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ и ТР ТС.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, мастерских и производственных объектов. Применяется для защиты групп освещения, розеточных контуров, маломощного оборудования до 1,8 кВт при напряжении 230 В.

Технические характеристики

• Номинальный ток: 8 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Количество полюсов: 2 - одновременное отключение фазы и нуля;
• Номинальное напряжение: 230 В AC - работает в однофазной сети 220–240 В;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 × Iн, оптимален для бытовой нагрузки (например, свет, компьютеры);
• Частота: 50 Гц - совместим с российскими и европейскими сетями;
• Класс токоограничения: 3 - быстродействующее отключение, снижающее тепловую энергию при КЗ;
• Степень защиты: IP20 - предохраняет от контакта с пальцами, но не защищен от воды и пыли; требует установки внутри электрошкафа;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке;
• Глубина монтажа: 73 мм - требуется свободное пространство за щитком;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого сечения;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, допускает повышенную влажность;
• Способ монтажа: на DIN-рейку - стандартный крепёж для всех современных щитов;
• Исполнение: стационарное - не предназначено для частого извлечения или перемещения.

Совместимость и монтаж

Автоматический выключатель ВА-101 совместим со всеми типами DIN-реек типа TS35. Для монтажа достаточно зафиксировать устройство на рейке зажимным механизмом - никаких болтов не требуется. Обязательно соблюдайте полярность: входные клеммы расположены сверху, выходные - снизу. Максимальное сечение кабеля - 25 мм2, используйте наконечники при работе с многожильными проводами. Перед подключением проверьте соответствие сечения кабеля расчетному току цепи - для 8 А рекомендовано минимум 2,5 мм2 меди.

Безопасность и стандарты

Автоматический выключатель ВА-101 соответствует:

• ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2): международные нормы для ;
• ГОСТ 9098-78: требования к конструкции и надёжности аппаратов;
• ТР ТС 004/2011: обязательное подтверждение безопасности в ЕАЭС.

Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - устройство обязательно устанавливается внутрь закрытого щита. Лицевая панель сплошная, что препятствует попаданию сторонних предметов.

Преимущества

• Новый механизм расцепления обеспечивает точное и быстрое отключение даже при слабых КЗ;
• 5 монолитных заклёпок увеличивают механическую прочность корпуса - меньше риск деформации при ударах или давлении;
• Боковые каналы охлаждения позволяют работать длительно при нагреве - особенно важно в плотно заполненных щитах;
• Производственный контроль полностью автоматизирован - гарантирует одинаковое качество партий;
• Поддержка дополнительной комплектации - возможна установка блоков сигнализации, AUX-контактов, дугогашения.

Ограничения применения

• Не применяется в условиях открытого монтажа - степень защиты IP20 не позволяет использовать вне щита;
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц;
• Характеристика B неэффективна для мощных двигателей или насосов - там нужна характеристика C или D;
• Не рекомендуется для помещений с постоянной влажностью выше 90 % - хотя класс УХЛ4 допускает влагу, долговременная конденсация может вызвать коррозию клемм;
• Максимальная глубина 73 мм требует достаточного места за щитом - не подходит для тонких ниш.

Примеры использования

• Щиток квартиры: защита группы розеток на кухне или в ванной;
• Цеховой щит: питание станков с небольшим потреблением (шлифмашины, сварочные аппараты до 1,5 кВт);
• Объекты ЖКХ: автоматизация освещения в подъездах, чердаках, гаражах;
• Мастерские: защита инструментальных линий с минимальной пиковой нагрузкой.

Практические советы

• Выбирая автомат ВА-101, убедитесь, что суммарная мощность подключённых приборов не превышает 1,8 кВт (8 А × 230 В = 1840 Вт);
• При использовании нескольких автоматов в одном щите - располагайте их с учётом теплоотдачи: не ставьте рядом два устройства с большой нагрузкой;
• Проверяйте затяжку клемм через год после установки - особенно важна при использовании алюминиевых проводов;
• Если планируете дальнейшее расширение системы - выбирайте место с запасом по модулям: этот автомат занимает всего 2 модуля, легко заменяемый на более мощный;
• Для систем с чувствительной электроникой (UPS, серверы) лучше применять автоматы с характеристикой C - здесь B слишком чувствителен к импульсным нагрузкам.
