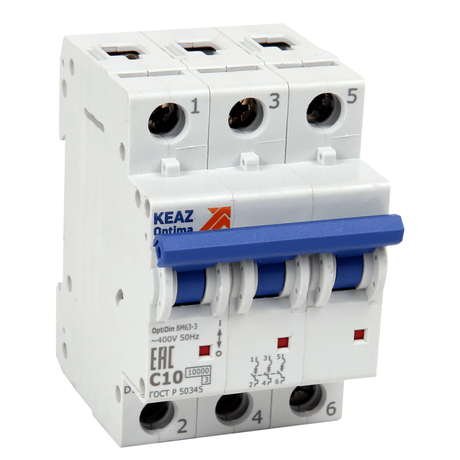

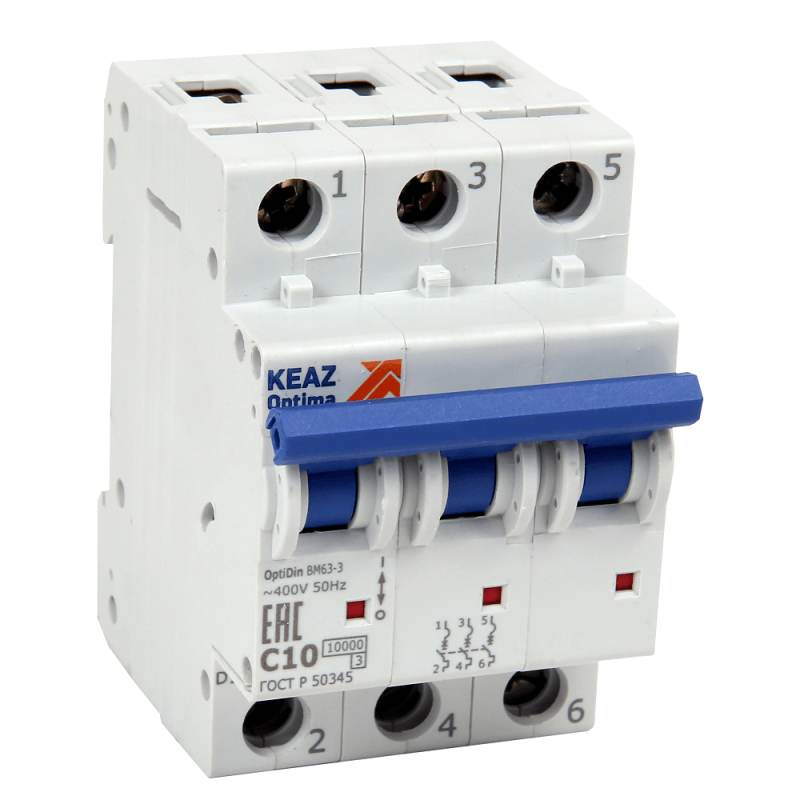

Выключатель автоматический модульный 3п C 13А 10кА OptiDin BM63-3C13-10-УХЛ3 КЭАЗ 249255

Автоматический выключатель модульный трехполюсный 13А C 10кА AC BM63-3C13-10-УХЛ3 от КЭАЗ Optima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых установках с переменным током. Этот выключатель сочетает надежную механическую прочность, широкий диапазон рабочих температур и совместимость со стандартными DIN-рейками, что делает его универсальным решением для монтажа в щитах различного типа.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 13А C 10кА AC BM63-3C13-10-УХЛ3 защищает трёхфазные сети с номинальным напряжением до 400 В. Он применяется там, где требуется надёжная защита оборудования от перегрузок и сверхтоков - например, в распределительных щитах промышленных станков, систем вентиляции, насосных групп, конвейеров и других объектах с высокой нагрузкой. Подходит для стационарной установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Тип тока: переменный (AC), частота 50 Гц - оптимизирован для сетей 220/380 В;
• Номинальное напряжение: 400 В - максимальное рабочее напряжение между фазами;
• Количество полюсов: 3 - одновременно отключает все три фазы при аварии;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные жилы;
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Рабочая температура: от –60 C до +60 C - работает даже в неотапливаемых помещениях зимой;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, повышая безопасность;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, такие как удары молнии;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита;
• Дополнительные контакты: есть - можно подключить сигнализацию или удалённое управление;
• Нормативы: соответствует ГОСТ Р 50345-2010 и ТУ3421-040-05758109-2009.

Совместимость и монтаж

Автоматический выключатель модульный BM63-3C13-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его рядом с другими устройствами в щите. Для подключения используйте кабели сечением до 25 мм2 - зажимы рассчитаны именно на этот размер. Обратите внимание: глубина монтажа составляет 75 мм - убедитесь, что в вашем щите достаточно свободного пространства. Выключатель имеет возможность дополнительной комплектации: можно установить блоки дополнительных контактов (НО/ЗО), дистанционного управления или сигнализации состояния.

Безопасность и стандарты

BM63-3C13-10-УХЛ3 сертифицирован по российским нормам ГОСТ Р 50345-2010 и техническим условиям КЭАЗ. Соответствие категории перенапряжения IV и классу токоограничения 3 гарантирует безопасность при работе в условиях возможных скачков напряжения. Надёжная изоляция (400 В) и отключение всех трёх фаз исключают риск поражения током при обслуживании. Однако, поскольку степень защиты IP20 не предусматривает защиту от пыли и влаги, применение вне закрытых щитов запрещено.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для участков с большой потенциальной энергией КЗ;
• Характеристика C - идеальна для защиты двигателей и другого оборудования с высокими пусковыми токами;
• Работоспособность при экстремальных температурах - от –60 C до +60 C - позволяет использовать в суровых климатических условиях;
• Поддержка дополнительных контактов - удобно для автоматизации и контроля состояния;
• Совместимость с серией OptiDin - единый дизайн и крепления позволяют собирать щиты стандартизированными блоками;
• Производство КЭАЗ - проверенная технология, известная долговечностью и отказоустойчивостью.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от внешних факторов;
• Не подходит для постоянной работы при токе выше 13 А - превышение вызовет срабатывание или выход из строя;
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц;
• Требует наличия DIN-рейки и минимальной глубины щита 75 мм - не подходит для компактных или старых щитов малой вместимости;
• Не рекомендован для защиты чувствительной электроники - характеристика C слишком “мягкая” для точных приборов, лучше выбрать B или D.

Примеры использования

• Защита трёхфазного двигателя 5,5 кВт в цеху - пусковые токи не вызывают ложных срабатываний;
• Щитовая группа на входе в производственный корпус - отключение при КЗ до 10 кА сохраняет целостность всей системы;
• Распределительный щит в холодильной камере - работа при –40 C без потери функциональности;
• Система конвейера с несколькими приводами - одновременное отключение всех фаз предотвращает опасные режимы работы.

Практические советы

• Выбирая автоматический выключатель модульный BM63-3C13-10-УХЛ3, убедитесь, что суммарная нагрузка на каждую фазу не превышает 13 А - иначе будет происходить частое отключение;
• При использовании дополнительных контактов - планируйте место для проводки заранее, так как они увеличивают глубину сборки;
• Для щитов в холодных помещениях - проверьте, чтобы температура не опускалась ниже –60 C, иначе возможно изменение характеристик расцепителей;
• Проверяйте соответствие сечения кабеля - подключение жил меньше 1,5 мм2 или больше 25 мм2 недопустимо;
• При замене - выбирайте аналогичную характеристику C, а не B или D, чтобы не нарушить координацию защиты в цепи.
