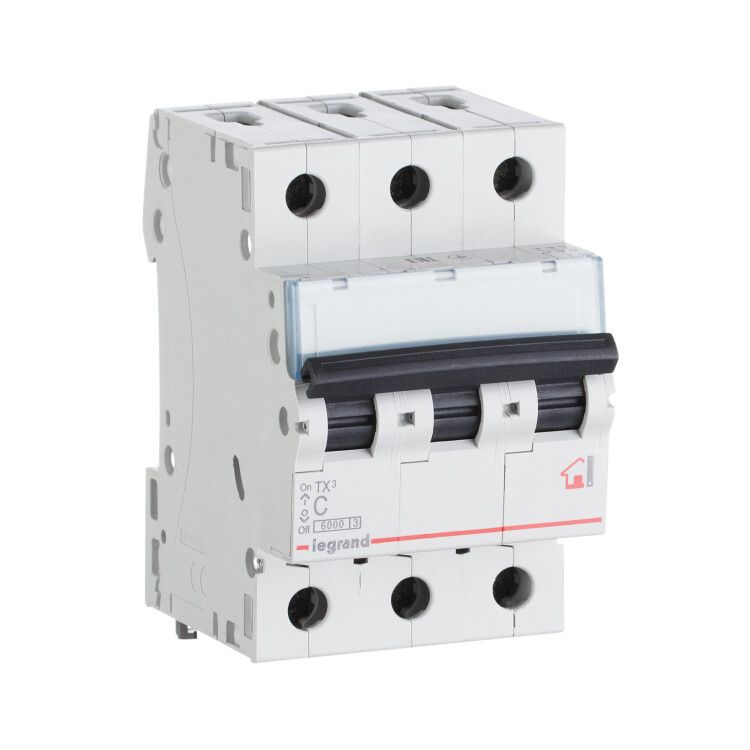

Выключатель автоматический модульный 3п C 16А 6кА TX3 6000 3мод. 400В Leg 404056 Legrand

Автоматический выключатель модульный трехполюсный 16А C 6кА TX3 6000 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Бренд Legrand, артикул 404056, предназначен для установки в щитках жилых и общественных зданий, где требуется надежная защита трёхфазной сети.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 6кА TX3 6000 используется для защиты трёхфазных электрических цепей переменного тока. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Устройство применяется в бытовых и аналогичных объектах: квартирах, офисах, малых производственных помещениях, где есть трёхфазные потребители - кондиционеры, насосы, вентиляторы, станки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан прибор;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, электроинструменты, двигатели средней мощности;
• Род тока: переменный (AC), частота 50–60 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине на DIN-рейке (стандарт 17,5 мм на модуль);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этой величины;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Глубина монтажа: 44 мм - требует свободного места внутри щита;
• Диапазон рабочих температур: от -25 до +70 C - работает в большинстве условий, включая неотапливаемые помещения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью повышенной влажности;
• Гарантия: 24 месяца.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А C 6кА TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейке - фиксация происходит двумя защелками снизу. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Все три полюса имеют одинаковые клеммы - подключаются L1, L2, L3. Нулевой провод не проходит через этот выключатель - он подключается отдельно к нулевой шине. Возможность докомплектации позволяет установить дополнительные аксессуары: блокировки, сигнализаторы положения, дифференциальные устройства (при использовании с другими элементами системы).

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных систем). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения оборудования. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - поэтому не устанавливайте его во влажных местах без дополнительной защиты. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надёжность даже при кратковременных перенапряжениях.

Преимущества

• Надёжная работа благодаря проверенной конструкции Legrand - долгий срок службы без обслуживания;
• Удобная фиксация на DIN-рейке с возможностью быстрого демонтажа;
• Поддержка больших сечений кабелей (до 35 мм2) - удобно для силовых линий;
• Совместимость с аксессуарами - можно расширять функциональность;
• Широкий температурный диапазон - подходит для установки в неотапливаемых щитах;
• Соответствие европейским стандартам - гарантированная безопасность и качество сборки.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или в сырых помещениях;
• Не защищает от утечек тока на землю - для защиты людей нужен отдельный УЗО;
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели или сварочные аппараты) - лучше выбрать “D”;
• Только для переменного тока - нельзя использовать в цепях постоянного тока;
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации.

Примеры использования

• Защита трёхфазного кондиционера в многоквартирном доме;
• Щитовая защита группы розеток на этаже с оборудованием (электроинструменты, компьютеры);
• Защита насосной станции в подвале дома;
• Распределительный щит в мастерской с точками сварки и станками;
• Общий входной автомат в небольшом торговом помещении с трёхфазным питанием.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключённых приборов не превышает 16 А × 400 В × √3 ≈ 11 кВт - это теоретическая максимум для трёхфазной нагрузки;
• Проверьте посадочный диаметр кабеля - сечение до 35 мм2 требует правильного затягивания клемм без перетяга и недотяга;
• Если планируете подключать двигатель, убедитесь, что его пусковой ток не превышает 5–7× номинала (80–112 А) - иначе выберите характеристику D;
• Для защиты от поражения током обязательно используйте УЗО перед этим автоматом;
• При монтаже в плотном щите учтите глубину 44 мм - не забудьте оставить место для проводов и других устройств;
• Не устанавливайте рядом с источниками тепла - температура выше +70 C может вызвать ложное срабатывание.
