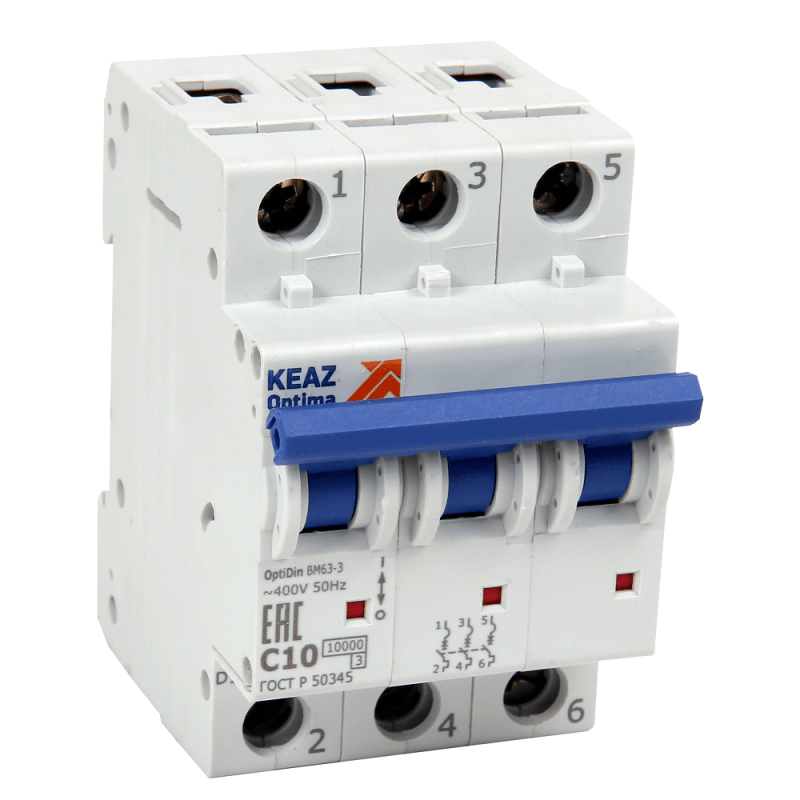

Выключатель автоматический OptiDin BM63-3B16-10-УХЛ3 16А B 10кА 3п КЭАЗ (Курский электроаппаратный завод) 262761

Автоматический выключатель BM63-3B16-10-УХЛ3 от КЭАЗ - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Выключатель BM63-3B16-10-УХЛ3 обеспечивает надёжную работу в широком диапазоне температур и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

BM63-3B16-10-УХЛ3 предназначен для защиты электрических сетей переменного тока частотой 50 Гц с номинальным напряжением до 400 В. Устройство защищает провода и оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях, конвейерах и другом оборудовании, где требуется надёжная защита трёхфазных цепей.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, компьютеры, малые двигатели);
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц;
• Номинальное напряжение изоляции: 400 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью;
• Рабочий температурный диапазон: от –60 C до +60 C - позволяет использовать в неотапливаемых помещениях, на складах, в холодильных камерах;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергии пробоя;
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (по 17,5 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные провода до этого сечения;
• Глубина монтажа: 75 мм - требуемый запас места за щитом для правильной установки;
• Наличие дополнительных контактов: да - возможно подключение сигнализирующих или вспомогательных контактов (не входят в комплект).

Совместимость и монтаж

BM63-3B16-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение кабеля - 25 мм2; для меньших сечений используйте наконечники. Обеспечьте доступ к контактам для проверки и обслуживания. Убедитесь, что глубина шкафа минимум 75 мм. Установка возможна только в сухих, хорошо вентилируемых местах - IP20 не допускает воздействия влаги или пыли.

Безопасность и стандарты

Выключатель BM63-3B16-10-УХЛ3 соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Соответствует категории перенапряжения IV и степени загрязнения 2, что делает его подходящим для использования в типичных промышленных и коммерческих условиях. Класс токоограничения 3 гарантирует минимальное термическое и механическое воздействие на сеть при аварийных режимах.

Преимущества

• Широкий диапазон рабочих температур - подходит даже для холодных помещений;
• Высокая отключающая способность (10 кА) - надёжно справляется с большими токами КЗ;
• Совместимость с серией OptiDin - легко заменить или дополнить другими автоматами этой же линейки;
• Поддержка дополнительных контактов - удобно для удалённой сигнализации состояния;
• Произведён на КЭАЗ - известный российский производитель с долгой историей в области аппаратуры управления.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• Не предназначена для открытого монтажа - степень защиты IP20 исключает использование вне щита;
• Не подходит для постоянных токов - только для переменного тока 50 Гц;
• Не рекомендуется для мощных двигателей с высоким пусковым током - характеристика B слишком чувствительна, лучше выбрать C или D;
• Не следует использовать в условиях повышенной влажности, пыли или агрессивной среды - отсутствует герметизация.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве;
• Щитовая защита освещения и розеток в офисном здании;
• Автоматическая защита насосной группы в системе водоснабжения;
• Распределительный щит в холодильной камере с температурой ниже 0 C;
• Комплектация щита на производственной линии с использованием других автоматов серии OptiDin.

Практические советы

• Выбирая BM63-3B16-10-УХЛ3, убедитесь, что ваша нагрузка не превышает 16 А - превышение вызывает ложные срабатывания;
• Если планируете подключать кабель сечением 16–25 мм2, используйте наконечники НШВИ для лучшего контакта;
• При установке в щите оставляйте свободное место рядом - для удобства тестирования и замены;
• Для контроля состояния (вкл/выкл) подключите дополнительный контакт - он совместим со многими сигнализаторами;
• Не путайте с выключателями с характеристикой C - BM63-3B16-10-УХЛ3 сработает при меньших перегрузках, чем C-характеристика.
