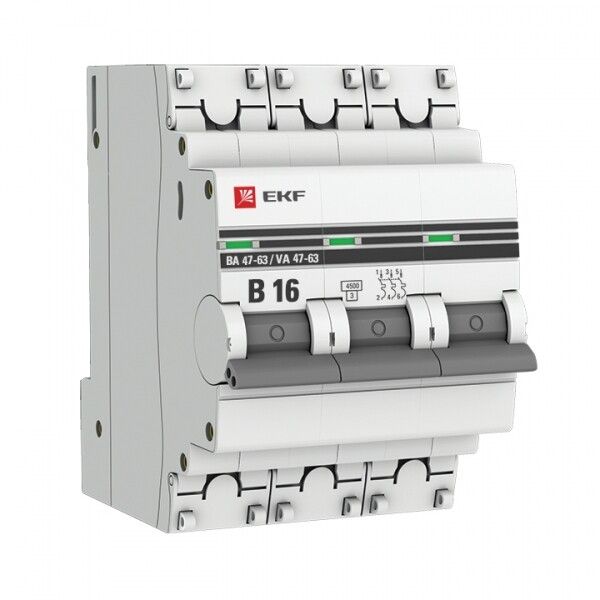

Автоматический выключатель 3P 16А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-16B-pro

Автоматический выключатель модульный 3-полюсный 16А тип B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надёжную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 16А тип B 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, школ, магазинов и других объектов с нагрузкой до 16 А на каждый полюс. Подходит для групповых линий освещения, розеточных контуров и маломощного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с пусковыми токами (например, светильники, зарядные устройства)
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию, проходящую через цепь
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечений для подключения медных проводов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Рабочая температура: -25…+50 C - работает в условиях обычного помещения, включая холодные зимние районы
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Потери мощности: 6,2 Вт - энергия, теряемая при работе, влияет на нагрев внутри щита
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 41 мм - требуемое пространство за рейкой для правильной установки
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренном и холодном климате с повышенной влажностью
• Нормативный документ: ГОСТ Р 50345-2010 / МЭК 60898-2-2006 - соответствие международным требованиям к бытовым автоматическим выключателям

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 16А тип B 4,5кА ВА 47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 41 мм. Подключение проводов осуществляется через винтовые зажимы, которые можно заблокировать с помощью пластиковых крышек - они предотвращают случайное открытие и позволяют опломбировать устройство. Работает только с медными проводами сечением от 1 до 25 мм2. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и имеет класс токоограничения 3, что гарантирует быстрое отключение при аварии. Конструкция предусматривает защиту от прикосновения к токоведущим частям (IP20) и усиленный корпус с заклёпками, предотвращающими деформацию. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Наличие пломбируемых крышек позволяет контролировать целостность подключения и соблюдение норм безопасности.

Преимущества

• Усиленный корпус с заклёпками - повышена долговечность и устойчивость к механическим воздействиям
• Пломбируемые крышки над зажимами - исключает несанкционированное вмешательство
• Цветовая индикация положения контакта - легко определить состояние без тестера
• Удобная ручка управления - обеспечивает чёткое включение/отключение даже в сложных условиях
• Соответствие международному стандарту IEC 60898 - гарантированная совместимость с другими компонентами щита

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц
• Не рекомендуется для защиты двигателей с высокими пусковыми токами - характерistica B слишком чувствительна
• Максимальная температура +50 C - не следует устанавливать рядом с источниками с сильным теплоизлучением (например, рядом с ТЭНами)
• Не предназначен для частого ручного включения/отключения - не является рубильником

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Щит освещения в многоэтажном жилом доме
• Распределительный щит торгового центра с несколькими фазами
• Общий входной автомат для квартиры с трёхфазным вводом
• Щит на даче с трёхфазным питанием и группами освещения

Практические советы

• Перед установкой проверьте сечение проводов - используйте только медные провода 1–25 мм2
• При сборке щита учтите глубину монтажа (41 мм): не устанавливайте другие устройства ближе, чем на 45 мм от задней стенки
• При необходимости опломбировки - обязательно закрывайте винты пластиковыми крышками после затяжки
• Для систем с высокой вероятностью КЗ (например, длинные кабельные линии) - этот выключатель подходит благодаря классу 3 токоограничения
• Не путайте с выключателями типа C - для защиты светодиодных ламп, компьютеров и другой электроники лучше выбрать тип B, как здесь
• Гарантия 84 месяца - при соблюдении условий эксплуатации срок службы превышает 7 лет
