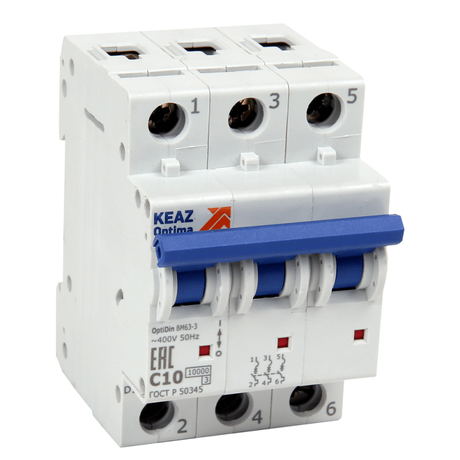

Выключатель автоматический модульный 3п B 20А 10кА OptiDin BM63-3B20-10-УХЛ3 КЭАЗ 262762

Автоматический выключатель модульный трехполюсный 20А B 10кА AC УХЛ3 от КЭАЗ (серия OptiDin, артикул 262762) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Подходит для стационарной установки в условиях умеренного и холодного климата.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А B 10кА AC УХЛ3 защищает трёхфазные сети с рабочим напряжением до 400 В. Он срабатывает при превышении допустимой нагрузки (тепловой расцепитель) и при внезапных скачках тока (электромагнитный расцепитель). Применяется в распределительных щитах жилых, общественных и промышленных объектов - например, для защиты групповых линий освещения, силового оборудования, насосов, компрессоров и других трёхфазных потребителей.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, электроника)
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от –60 C до +60 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 3 М - занимает три модуля (54 мм) на DIN-рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов)
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока при КЗ, снижая термическую и механическую нагрузку на оборудование
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Наличие дополнительных контактов: да - можно подключить вспомогательные контакты (НО/НЗ) для сигнализации состояния автомата

Совместимость и монтаж

Автоматический выключатель модульный 20А B 10кА AC УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа требуется свободное место глубиной 75 мм в щите. Подключение проводов выполняется зажимами на входе и выходе - рекомендуется использовать наконечники НШВИ для многожильных кабелей. Обязательно соблюдать момент затяжки - перетягивание повредит контакт, недотягивание вызовет нагрев. Автомат имеет стационарное исполнение - не предназначены для частого отключения под нагрузкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Соответствует классу перенапряжения IV - применяется в местах с высоким риском переходных процессов (например, на вводе в здание). Класс токоограничения 3 гарантирует соответствие современным нормам безопасности при аварийных режимах.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных КЗ
• Работа при экстремальных температурах - подходит для неотапливаемых помещений, наружных щитов в холодных регионах
• Поддержка дополнительных контактов - удобно для систем автоматизации и удалённого контроля
• Серия OptiDin - проверенная конструкция от КЭАЗ с гарантированной долговечностью контактов
• Совместимость с другими устройствами серии OptiDin - легко формировать комплексную защиту в одном щите

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 не защищает от воды и пыли
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания при пусковых токах
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендуется для частого ручного включения/выключения - предназначен для защиты, а не для управления

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Щитовая защита группы осветительных линий в офисном здании
• Входной автомат в распределительном щите многоэтажного дома
• Защита системы вентиляции с трёхфазным вентилятором
• Цепь питания насосной станции в сельском доме

Практические советы

• Выбирая автомат, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• При использовании в холодных помещениях (–40 C и ниже) проверьте работоспособность после длительного простоя - возможно, требуется прогрев перед первым включением
• Для автоматизации используйте дополнительные контакты: НО для сигнала “включен”, НЗ - “отключен”
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы
• Проверяйте совместимость с другим оборудованием в щите - особенно по габаритам и шагу монтажа
• Автоматический выключатель модульный 20А B 10кА AC УХЛ3 от КЭАЗ - один из самых распространённых решений в промышленных щитах; его артикул 262762 часто фигурирует в проектах и спецификациях
