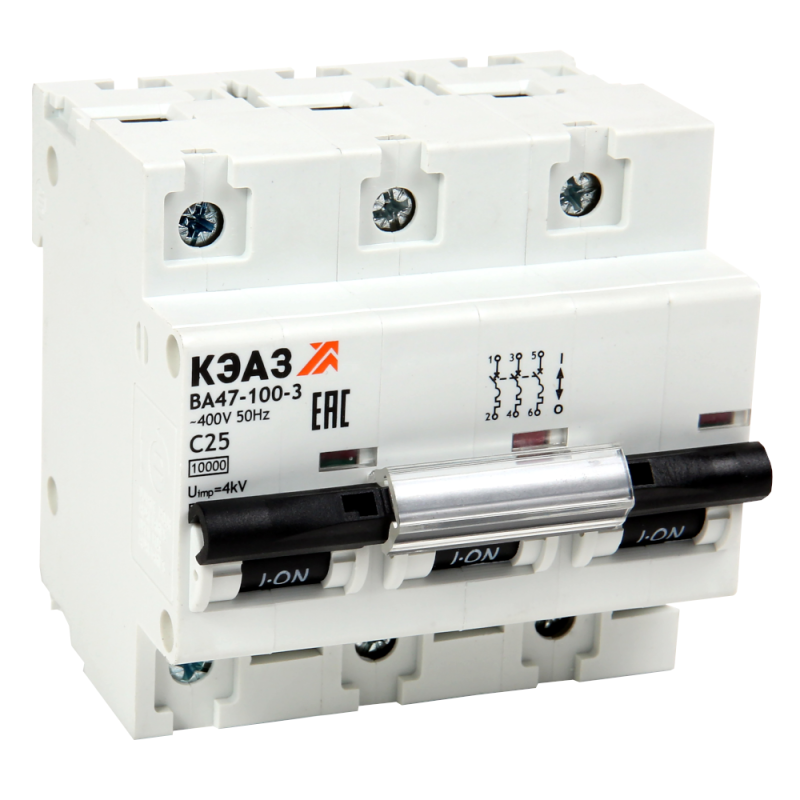

Выключатель автоматический модульный 3п B 20А 10кА ВА47-100-3B20-УХЛ3 КЭАЗ 318708

Автоматический выключатель ВА47-100-3B20-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах. Номинальный ток 20 А, отключающая способность 10 кА, класс защиты IP20.

Назначение и область применения

Выключатель ВА47-100-3B20-УХЛ3 предназначен для защиты однофазных и трёхфазных сетей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу оборудования за счёт автоматического отключения при превышении допустимого тока или возникновении короткого замыкания. Также позволяет выполнять ручное включение и отключение нагрузки.

Подходит для использования в бытовых, торговых, административных зданиях и легкопромышленных объектах: освещение, группы розеток, насосы, малые станки, системы вентиляции.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно проводить без повреждений.
• Количество полюсов: 3 - управление всеми фазами одновременно, необходим для трёхфазных систем.
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартному уровню 380/220 В.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель сможет безопасно прервать.
• Характеристика срабатывания: B - чувствителен к умеренным скачкам тока; идеально подходит для активных нагрузок (освещение, нагреватели, бытовая техника).
• Способ монтажа: DIN-рейка - стандартная система крепления в электрощитах, совместима со всеми типовыми корпусами.
• Ширина модуля: 4,5 единицы - занимает 4,5 стандартных модулей на рейке (≈90 мм).
• Сечение провода: 2,5–35 мм2 - можно подключать медные провода этого диапазона без дополнительных переходников.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не герметична - используется внутри закрытых щитов.
• Рабочий температурный диапазон: от –60 C до +40 C - работает даже в холодных помещениях, таких как неотапливаемые склады или подвалы.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные выбросы (например, от молний или коммутаций).
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, что увеличивает срок службы контактов и других элементов сети.
• Категория перенапряжения: IV - рассчитан на использование в местах наибольшего риска перенапряжений (вводные точки, распределительные щиты).

Совместимость и монтаж

Выключатель ВА47-100-3B20-УХЛ3 легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на направляющие и затянуть контактные болты. Убедитесь, что глубина щита составляет минимум 71 мм - так вы обеспечите свободный ход рычага управления.

Подключение проводов выполняется через верхние или нижние зажимы - полярность не важна. Максимальное сечение - 35 мм2, минимальное - 2,5 мм2. Превышение этих значений недопустимо: возможен перегрев или плохой контакт.

Не требует специальных инструментов - достаточно обычного отвертки с плоским наконечником. Совместим с другими изделиями серии Бюджетный модуль от КЭАЗ, что удобно при сборке унифицированных щитов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с сертификатами качества КЭАЗ. Класс перенапряжения IV и уровень токоограничения 3 обеспечивают повышенную надёжность в условиях сложных электросетей.

Преимущества

• Надёжное отключение при коротком замыкании благодаря высокой отключающей способности (10 кА).
• Устойчивость к широкому диапазону температур - подходит для неотапливаемых помещений.
• Простота монтажа и обслуживания - универсальная форма, стандартные зажимы, ясная маркировка.
• Цена ниже аналогов с аналогичными параметрами - выгодное решение для проектов с ограниченным бюджетом.
• Совместимость с другими аппаратами серии Бюджетный модуль - возможность создания единых решений.

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 исключает воздействие воды, пыли и агрессивной среды.
• Не рекомендован для мощных двигателей с высокими пусковыми токами - характерistica “B” слишком чувствительна, возможны ложные срабатывания.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.
• Не имеет функции дифференциальной защиты - для защиты людей требуется дополнительно устанавливать УЗО.

Примеры использования

• Защита трёхфазного воздушного теплового завеса в торговом центре.
• Щитовая группа питания для нескольких станков с ЧПУ в мастерской.
• Общий входной автомат в этажном щите многоквартирного дома.
• Распределительный автомат для светильников и розеток в ангаре с неотапливаемым помещением.

Практические советы

• Выбирая ВА47-100-3B20-УХЛ3, проверьте соответствие нагрузки: суммарная мощность всех подключенных приборов должна быть меньше 8,8 кВт (при 400 В и cosφ=0,8).
• Если в цепи есть двигатели - лучше выбрать характеристику C или D вместо B.
• При установке в щит с плотной компоновкой учтите глубину 71 мм и наличие места для открывания крышки.
• Не используйте этот автомат как основной рубильник - он не предназначен для частых ручных включений/выключений свыше 10 раз в день.
• Для усиленной безопасности в сырых или запылённых помещениях параллельно установите УЗО и поместите весь щит в корпус с защитой IP54+.
