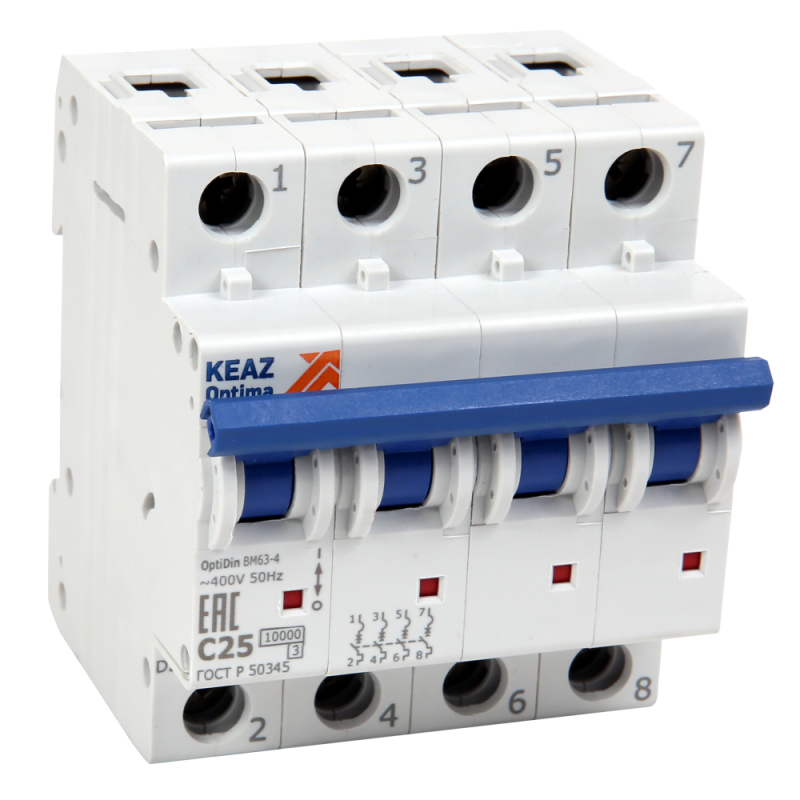

Выключатель автоматический четырехполюсный 10А C 10кА AC OptiDin BM63-4C10-10-УХЛ3 - 262853 КЭАЗ

Автоматический выключатель модульный четырехполюсный 10А C 10кА AC BM63-4C10-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат - часть серии OptiDin, рассчитан на надежную работу в суровых условиях и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 10А C 10кА AC BM63-4C10-10-УХЛ3 защищает четырехпроводные сети 380/220 В переменного тока. Он используется там, где требуется одновременное отключение всех фаз и нейтрали - например, при питании двигателей, групп освещения, оборудования с трёхфазным потреблением и системами управления. Подходит для установки в щитах жилых домов, промышленных объектах, торговых центрах и на объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он предназначен;
• Количество полюсов: 4 - все четыре провода (три фазы + ноль) отключаются одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные провода до этого сечения;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов шириной 35 мм;
• Климатическое исполнение: УХЛ3 - работает при температуре от –60C до +60C, подходит для холодных регионов и неотапливаемых помещений;
• Наличие нейтрального проводника: да - ноль также отключается, что повышает безопасность при обслуживании;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии;
• Класс токоограничения: 3 - быстрое отключение снижает энергию, проходящую через цепь при КЗ;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Глубина монтажа: 75 мм - требует достаточного места в щите для свободного доступа к зажимам;
• Модульная ширина: 4 - занимает 4 модуля (72 мм) по стандарту DIN;
• Наличие дополнительных контактов: да - есть возможность подключения сигнализирующих или блокировочных контактов (для удалённого контроля состояния).

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 10А C 10кА AC BM63-4C10-10-УХЛ3 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте клеммы с зажимами, рассчитанными на провода до 25 мм2. Обязательно соблюдайте порядок подвода фаз и нейтрали - входные клеммы обозначены, выходные - помечены соответственно. После монтажа проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Его класс токоограничения 3 обеспечивает снижение энергии КЗ, а наличие отключения нулевого проводника исключает опасность сохранения потенциала на оборудовании после отключения. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к переходным процессам. Применение в помещениях с уровнем загрязнения 2 (обычные производственные и жилые помещения) допускается нормами.

Преимущества

• Отключение всех четырёх проводов - повышает безопасность при ремонтах и техобслуживании;
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых и холодных помещениях;
• Высокая отключающая способность (10 кА) - подходит для мест с большой мощностью КЗ;
• Наличие дополнительных контактов - удобно для интеграции в системы автоматизации и сигнализации;
• Произведён на КЭАЗ - известный российский производитель с долгой историей в области коммутационной аппаратуры.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) - лучше выбрать характеристику D;
• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц;
• Требует минимум 75 мм глубины в щите - не впишется в узкие корпуса;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт с нейтральным проводником;
• Распределение питания по группам освещения в торговом зале с трёхфазным вводом;
• Щитовая защита в производственной линии с контролируемым отключением всей цепи;
• Подключение кабельных линий к распределительному щиту в холодильном комплексе (благодаря исполнению УХЛ3).

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует отключения нуля - в некоторых случаях достаточно 3-полюсного аппарата;
• При использовании в условиях низких температур (ниже –40C) перед первым включением дайте устройству адаптироваться - не включайте сразу под нагрузкой;
• Для подключения кабелей сечением более 16 мм2 используйте наконечники - так будет надёжнее контакт;
• Если планируете подключать сигнализацию, учтите тип дополнительных контактов - они могут быть нормально разомкнутыми (NO) или нормально замкнутыми (NC);
• Не устанавливайте рядом с источниками тепла - даже при заявленном диапазоне –60…+60C длительный перегрев снижает срок службы.
