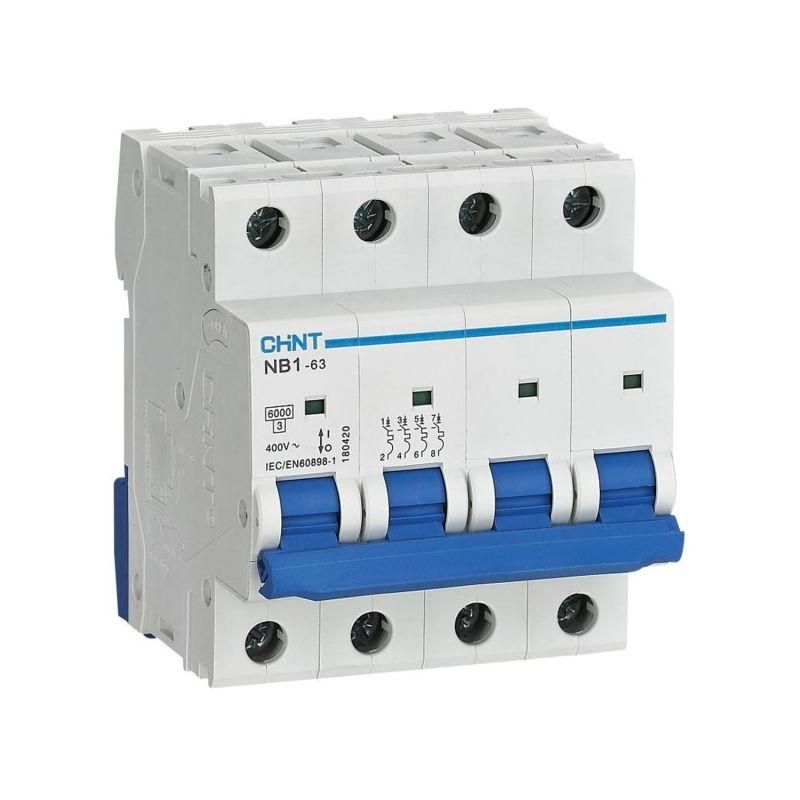

Выключатель автоматический четырехполюсный NB1-63 4P 10A 6кА х-ка C (DB) (R) | 179740 CHINT

Автоматический выключатель NB1-63 от CHINT - четырёхполюсный модульный аппарат на 10 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты групповых цепей переменного тока в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах управления, распределительных устройствах и силовых панелях. Четыре полюса позволяют одновременно отключать все фазы и ноль - это важно для трёхфазных систем с нулевым проводником, таких как оборудование на 400 В. Применяется в помещениях с умеренной запылённостью: мастерские, склады, офисы, торговые центры, производственные участки.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимален для смешанных нагрузок с пусковыми токами (электродвигатели, светильники, насосы).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями даже при кратковременных скачках.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутационных помех).
• Тип тока: переменный (AC) - не постоянный ток.
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и стран СНГ.
• Модульная ширина: 4 модуля (72 мм) - занимает четыре ячейки на DIN-рейке.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - можно использовать в необогреваемых помещениях, но не на улице.
• Степень загрязнения 2: допускает наличие неметаллической пыли и временные конденсаты - типично для внутренних помещений.
• Механический ресурс: 20 000 циклов включения/выключения - долговечность при частом управлении.
• Электрический ресурс: 10 000 циклов - количество операций при нагрузке, после которого возможна потеря характеристик.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, что повышает безопасность оборудования.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные наконечники (наконечники типа PIN или FORK), а также обычные медные провода сечением до 16 мм2. Убедитесь, что входящие и выходящие провода затянуты моментом 0,8 Нм - недостаточно плотное крепление вызывает нагрев. Выключатель NB1-63 совместим с другими элементами серии: возможно подключение вспомогательных контактов XF9, сигнальных контактов XF9J и расцепителей S9/V9 для удалённого управления и контроля состояния.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в электроустановках до 1000 В. Категория применения A - позволяет применять в цепях с малыми перегрузками и сложными формами тока. Отказоустойчивость достигается благодаря двухступенчатому тепловому и электромагнитному расцепителю, обеспечивающему точное срабатывание при перегрузке и КЗ.

Преимущества

• Функциональная универсальность: один прибор решает задачи защиты всех четырёх проводников в трёхфазной сети.
• Яркая индикация положения контакта - окно показывает “I” (вкл.) / “O” (выкл.), легко диагностируется состояние без тестера.
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям при сборке.
• Легкое расширение функционала через внешние модули - возможность добавить дистанционное управление или сигнал аварии без замены основного аппарата.
• Совместимость с продукцией CHINT других серий - удобно при масштабировании проектов.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает использование во влажных, пыльных или открытых местах.
• Не подходит для постоянных частых включений (более 10 раз в день) - срок службы снижается при превышении электрического ресурса.
• Не работает с постоянным током - нельзя использовать в DC-системах (батареи, солнечные установки).
• Не рекомендован для защиты чувствительной электроники - характеристика C имеет задержку при срабатывании, что может повредить микросхемы при кратковременных бросках тока.

Примеры использования

• Защита трёхфазного двигателя с нулём (конвейер, воздушный компрессор).
• Щит питания группы светодиодных светильников и розеток в торговом зале.
• Распределительный щит на производстве с несколькими потребителями 400 В.
• Объединённая защита системы HVAC (климатической установки) с контролируемым нулём.

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие номинального тока нагрузке - лучше иметь запас 10–20%, чтобы избежать ложных срабатываний.
• При использовании в условиях колебаний напряжения (например, на предприятиях с большим числом двигателей) учтите, что характеристика C менее чувствительна к кратковременным пикам, чем B - это преимущество, но не всегда достаточное.
• Для удалённого контроля работы используйте вспомогательный контакт XF9 - он передаёт сигнал о состоянии автомата в PLC или SCADA-систему.
• При монтаже соблюдайте порядок подключения: фазы L1-L2-L3-N должны соответствовать маркировке на корпусе. Перепутанный ноль может привести к некорректной работе расцепителей.
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на время срабатывания теплового расцепителя.
