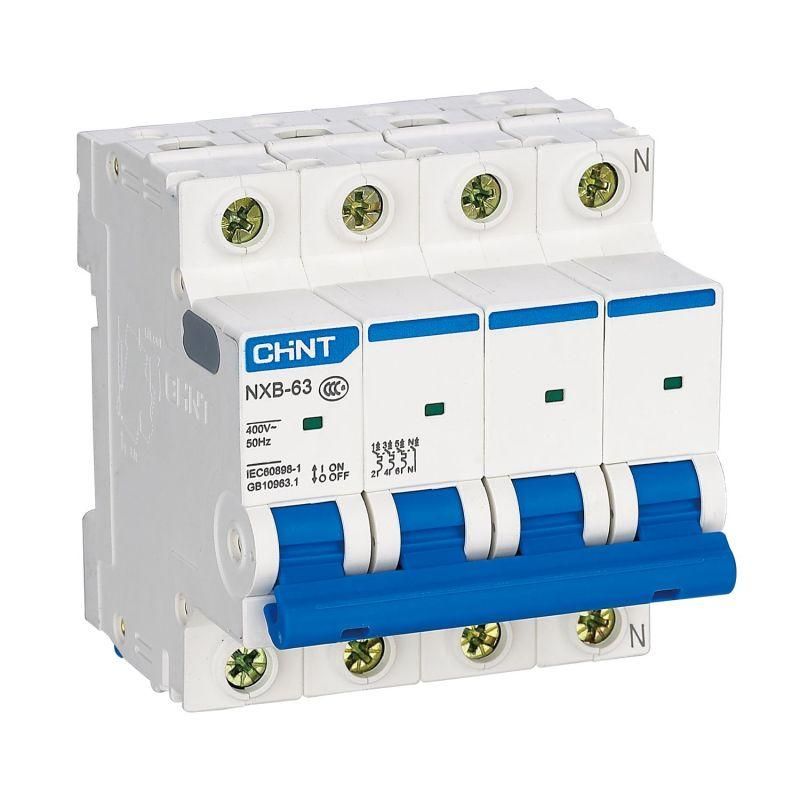

Выключатель автоматический четырехполюсный NXB-63 4P 10A 6кА х-ка C (R) | 814247 CHINT

Автоматический выключатель четырехполюсный NXB-63 (R) с номинальным током 10 А и отключающей способностью 6 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 814247 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NXB-63 (R) используется для защиты четырехпроводных трёхфазных сетей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Обеспечивает безопасность оборудования и людей при нештатных ситуациях - перегреве проводов или пробое изоляции. Может применяться там, где есть доступ необученного персонала, так как соответствует требованиям безопасности для бытовых условий.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники, насосы)
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380–400 В
• Напряжение изоляции: 300 В - гарантирует безопасную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -35 C до +70 C - работает в широком диапазоне климатических условий
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм, что обеспечивает быстрое и надёжное крепление в любом распределительном щите. Подключение осуществляется через клеммы для кабеля сечением до 16 мм2 (медный) или 25 мм2 (алюминиевый). Также возможна установка шин типа PIN и FORK. Выключатель NXB-63 (R) совместим со всеми элементами серии NXB-63: можно добавить вспомогательные контакты, расцепители или сигнальные устройства. Убедитесь, что ширина щита позволяет разместить 4 модуля (72 мм) и оставить место для остальных аппаратов.

Безопасность и стандарты

Выключатель NXB-63 (R) соответствует стандартам IEC 60947-2 и ГОСТ Р 50030.2. Категория применения A означает, что он защищает исключительно от перегрузок и коротких замыканий, но не предназначен для управления нагрузкой. Класс токоограничения 3 снижает энергию, проходящую через цепь при аварии, повышая безопасность всей системы. Механическая износостойкость - 20 000 циклов, электрическая - 10 000, что гарантирует долгий срок службы даже при частых операциях включения/выключения.

Преимущества

• Чёткая индикация положения контактов - окно показывает, включен ли выключатель или он сработал
• Гибкость комплектации - возможно добавление расцепителей и сигналов для удалённого контроля
• Устойчивость к широкому диапазону температур - подходит для холодных помещений и нагретых щитовых
• Совместимость с другими изделиями серии NXB-63 - легко масштабируется и дополняется
• Надёжная механика - проверенная конструкция бренда CHINT с высокой отказоустойчивостью

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не предохраняет от газов и паров
• Не рекомендован для частого ручного включения/отключения - лучше использовать контакторы
• Не защищает от импульсных помех и перенапряжений - требуются дополнительные УЗИП
• Не подходит для сетей постоянного тока - только переменный ток AC
• Не следует устанавливать в условиях повышенной влажности или открытых площадках - отсутствует защита от воды

Примеры использования

• Защита трёхфазного электродвигателя на конвейере
• Щитовая распределения питания в офисном здании
• Автоматическая защита группы освещения и розеток в производственном цеху
• Распределительный щит на тепловой станции или насосной
• Объекты с доступом персонала без специальной подготовки - школы, больницы, торговые центры

Практические советы

• Выбирая NXB-63 (R), убедитесь, что расчетный ток нагрузки не превышает 10 А - иначе будет ложное срабатывание
• При использовании в многопользовательских щитах отметьте каждый автомат этикеткой - особенно важно при наличии нескольких 4-полюсных устройств
• Проверяйте посадочные размеры перед монтажом: ширина 72 мм, глубина зависит от модели щита
• Для сложных систем используйте дополнительные контакты (AX-X1, AL-X1) - они позволяют подключить сигнализацию к системе SCADA
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри аппарата
• Перед первым включением проверьте целостность изоляции и правильность подключения всех фаз и N
