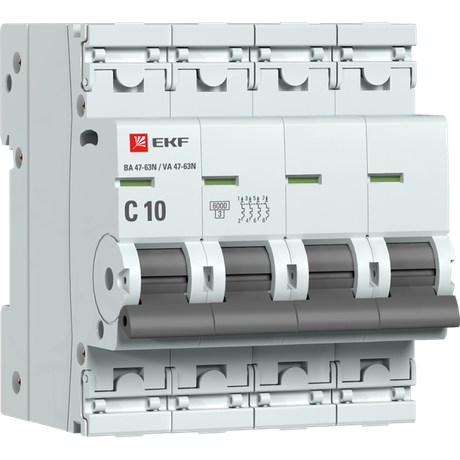

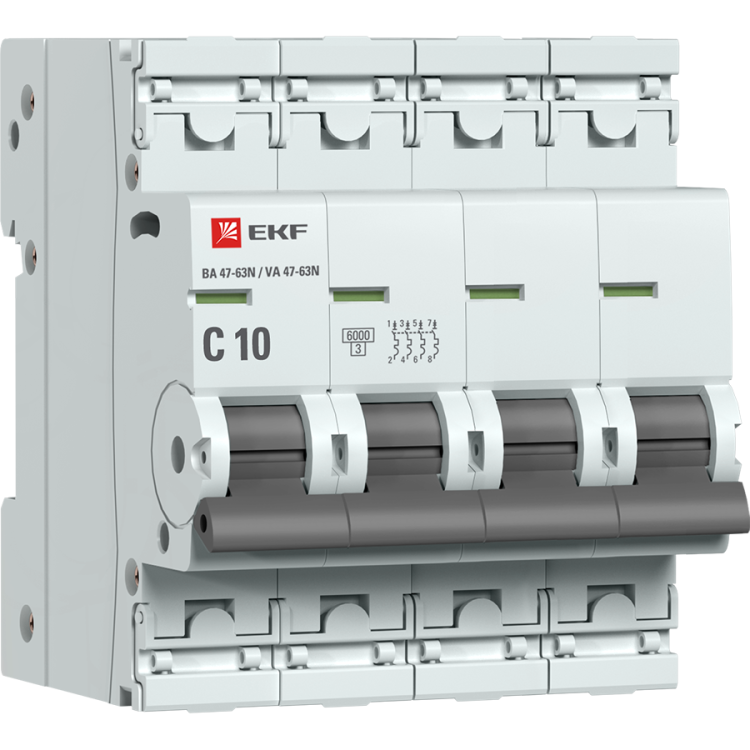

Автоматический выключатель 4P 10А (C) 6кА ВА 47-63N PROxima - M636410C EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсное устройство на 10 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, сертифицировано по ГОСТ IEC 60898-1 и применяется в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает четырёхпроводные цепи переменного тока частотой 50 Гц. Подходит для защиты групповых линий в распределительных щитах: освещения, розеточных контуров, оборудования с высоким пусковым током - например, двигателей, насосов, компрессоров. Применяется в жилых домах, офисах, производственных помещениях и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 4
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, светильники с ЭПРА)
• Номинальное напряжение: 230 В / макс. изоляция 660 В
• Напряжение импульсной прочности: 4 кВ - устойчив к кратковременным скачкам напряжения
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Сечение подключаемых проводов: 1–16 мм2
• Ширина по модулям: 4 (стандартная установка на DIN-рейку)
• Глубина монтажа: 50 мм
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА 47-63N PROxima устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания - корпус имеет двухпозиционный зажим, обеспечивающий плотное фиксирование без дополнительных креплений. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать устройство после монтажа, предотвращая несанкционированное вскрытие. Усиленный корпус с дополнительными заклёпками снижает риск деформации при длительной эксплуатации.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытовых и аналогичных применений. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - замкнуты, «OFF» - разомкнуты. Это позволяет точно определить состояние аппарата без тестера. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для работы во влажных или пыльных условиях вне щита.

Преимущества

• Улучшенная конструкция корпуса с заклёпками повышает механическую жёсткость и долговечность
• Пластиковые крышки на зажимах обеспечивают безопасность и возможность пломбировки
• Цветовая индикация состояния контактов ускоряет диагностику
• Удобная рукоятка обеспечивает чёткое и надёжное управление даже в перчатках
• Поддержка проводов до 16 мм2 - позволяет использовать более мощные кабели без переходников
• Долгий гарантийный срок - 84 месяца - свидетельствует о высокой надёжности сборки

Ограничения применения

• Не предназначен для установки на открытых площадках или в условиях повышенной влажности - степень защиты IP20 требует герметичного щита
• Характеристика C не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные двигатели >5 кВт); для них лучше выбрать характеристику D
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Максимальное сечение провода - 16 мм2; для больших кабелей требуется другой тип автомата

Примеры использования

• Защита группы розеток в квартире или офисе с несколькими потребителями
• Щитовое оборудование на производстве - защита трёхфазных двигателей малой мощности
• Распределительный щит многоквартирного дома - отключение одной из четырёх фаз при аварии
• Осветительные цепи с люминесцентными или LED-светильниками с ЭПРА

Практические советы

• При подборе автомата проверьте суммарную мощность всех подключённых устройств - она не должна превышать 2,3 кВт при 230 В и 10 А
• Используйте провода сечением 2,5–4 мм2 для розеточных групп, 6–10 мм2 для силовых линий - они идеально подходят под зажимы этого автомата
• После монтажа обязательно закройте крышки зажимов и опломбируйте устройство, особенно в общественных или арендованных помещениях
• Если в системе есть частые ложные срабатывания - возможно, выбрана неверная характеристика (C вместо D); рассмотрите замену на модель с характеристикой D
• Проверяйте соответствие глубины монтажа (50 мм) внутренним размерам вашего щита - некоторые модели имеют ограниченное пространство
