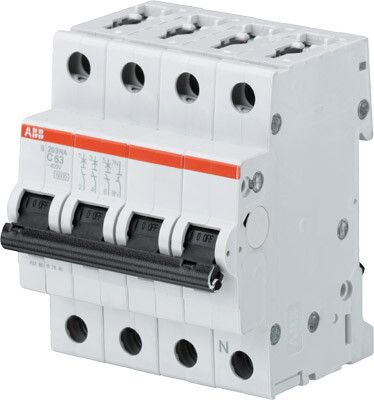

Выключатель автоматический четырехполюсный (3п+N) S203 10А C 6кА (S203 C10NA) | 2CDS253103R0104 ABB

Автоматический выключатель ABB S203 - четырёхполюсный (3P+N) устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для бытовых и промышленных объектов, устанавливается на DIN-рейку. Артикул 2 cds253103r0104 соответствует модели S203 C10A.

Назначение и область применения

Автоматический выключатель ABB S203 предназначен для защиты сетей переменного тока с номинальным напряжением до 400 В. Четыре полюса позволяют отключать одновременно три фазы и нейтраль - это важно для систем TN-S и TT, где требуется полное отключение нулевого провода. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов, где нужна надёжная защита многофазной нагрузки.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно прервать;
• Характеристика срабатывания: C - типичная для смешанных нагрузок (электродвигатели, освещение, бытовые приборы); срабатывает при токе 5–10 кратном от номинала;
• Количество модулей: 4 - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый);
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Поперечное сечение провода: 0,75–35 мм2 - позволяет подключить медные провода от тонких до мощных;
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках выше номинала;
• Рабочая температура: от –25 C до +55 C - обеспечивает стабильную работу в неотапливаемых помещениях и на улице внутри корпусов;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе (при соблюдении условий по току и напряжению);
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах среднего уровня опасности;
• Возможность отключения нейтрали: да - ноль размыкается вместе с фазами, что повышает безопасность при обслуживании;
• Глубина установки: 69 мм - требует достаточного места в шкафу для свободного доступа к зажимам;
• Возможность установки доп. оборудования: да - можно подключить дополнительные контакты, расцепители, сигнализаторы положения;
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с повышенной влажностью, но только в защищённых условиях;
• Нормативные документы: МЭК/EN 60898-1 (бытовое применение), МЭК 60947-2 (промышленное применение) - соответствие международным требованиям безопасности.

Совместимость и монтаж

Выключатель ABB S203 монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо:

• Обеспечить минимум 69 мм глубины в щите для свободного доступа к контактам;
• Подключать провода сечением от 0,75 до 35 мм2 - использовать клеммы с усилием затяжки, указанным в руководстве;
• Не перегружать клеммы - превышение сечения может вызвать нагрев и выход из строя;
• При использовании в трёхфазной сети с нейтралью - обязательно отключать N-проводник, чтобы исключить риск сохранения потенциала;
• Проверить совместимость с другими аппаратами в щите - все элементы должны иметь одинаковый класс токоограничения и соответствовать проекту.

Безопасность и стандарты

Автоматический выключатель ABB S203 сертифицирован по стандартам МЭК/EN 60898-1 и МЭК 60947-2, что подтверждает его соответствие требованиям безопасности для бытового и промышленного использования. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают защиту от сверхтоков и внешних помех. IP20 не предусматривает защиту от влаги - использование вне герметичных шкафов запрещено.

Преимущества

• Отключение нейтрали - повышает безопасность при ремонте и диагностике;
• Широкий диапазон сечений проводов - универсальность для различных задач;
• Высокая отключающая способность (6 кА) - надёжная защита даже в местах с большой короткозамкнутой мощностью;
• Совместимость с дополнительными модулями - возможность расширения функционала без замены аппарата;
• Проверенная надёжность бренда ABB - длительный срок службы и минимальный процент отказов.

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 не защищает от жидкости и пыли;
• Не рекомендован для частого ручного включения/отключения - предназначен для аварийного отключения, а не для операционного управления;
• Не подходит для цепей с постоянным током выше 440 В - хотя технически возможен DC, в спецификациях указаны только AC условия;
• Требует точного соблюдения посадочных размеров - нестандартные щиты могут не вместить глубину 69 мм;
• Не используется в экстремальных климатических условиях - UHL3.1 допускает только умеренные зимние температуры, не Arctic.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток и освещения на этаже с отключением нуля;
• Производственный участок - питание трёхфазного станка с нейтральным проводом для контроля баланса нагрузки;
• Котельная или насосная - управление и защита системы с несколькими двигателями;
• Складские комплексы - распределение энергии по зонам с учётом необходимости полного отключения цепи.

Практические советы

• Перед установкой проверьте, что номинальный ток 10 А соответствует нагрузке - не используйте для мощных печей или кондиционеров;
• При подключении проводов - не оставляйте оголённые части, не перегибайте жилы, особенно при малом сечении (0,75 мм2);
• Если планируете добавить дифференциальный автомат - выбирайте модель с подходящим количеством модулей, так как этот выключатель уже занимает 4 модуля;
• При замене старого автомата - сравните глубину установки: новые модели часто меньше, но S203 требует 69 мм;
• При работе в промышленной среде - регулярно проверяйте состояние контактов и наличие следов перегрева, особенно после срабатываний.
