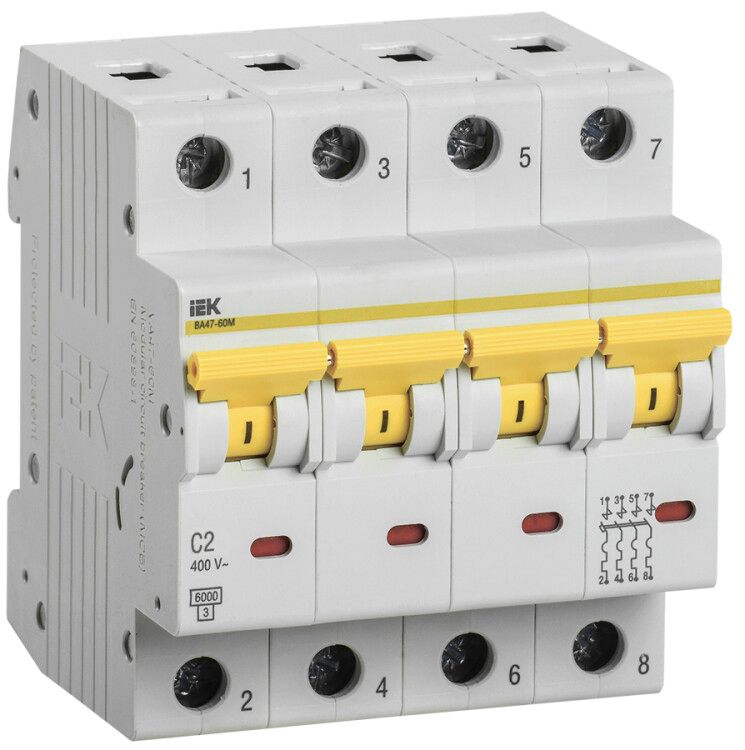

Выключатель автоматический четырехполюсный ВА47-60M 4Р 2А 6кА С KARAT | MVA31-4-002-C IEK

Автоматический выключатель ВА47-60M от IEK - четырёхполюсное устройство на 2 А и 6 кА с характеристикой C, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и административных зданий.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного управления питанием участка сети. Устройство применяется в групповых щитках квартир, этажных распределительных щитах, а также в учётно-распределительных шкафах жилых и офисных зданий. Четыре полюса позволяют одновременно отключать все фазы и ноль - важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 2 А - подходит для слаботочных цепей, освещения, бытовой электроники;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC) и постоянного тока (DC);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели;
• Количество полюсов: 4 - отключает три фазы и нулевой провод одновременно;
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (по 17,5 мм каждый);
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначена для влажной среды;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Глубина монтажа: 71 мм - требует достаточного внутреннего объёма щита;
• Гарантийный срок: 12 лет - длительный срок службы, соответствует промышленным стандартам качества IEK.

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 71 мм внутри щита. Все полюсы соединены механически - при срабатывании одного контакта отключаются остальные. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение жил - 2,5 мм2 (медные). Устройство совместимо с другими элементами серии KARAT: дифференциальными автоматами, УЗО, контактами. Не рекомендуется использовать в щитах с ограниченным пространством - из-за габаритов и необходимости оставлять зазоры между аппаратами.

Безопасность и стандарты

Выключатель ВА47-60M соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое прекращение тока КЗ, что снижает риск возгорания. Наличие 4 полюсов гарантирует полное отключение нулевого провода - важное условие безопасности при обслуживании. Применение в помещениях с нормальной влажностью допускается благодаря IP20, но запрещено в сырых местах (ванная, бассейн, улица).

Преимущества

• Долгий срок службы - 12 лет гарантии от производителя IEK;
• Высокая коммутационная способность (6 кА) - надёжно работает даже при частых КЗ;
• Точно выбранная характеристика C - минимизирует ложные срабатывания при пуске оборудования;
• Полнополюсное отключение - безопаснее для пользователей и обслуживающего персонала;
• Совместимость с серией KARAT - позволяет собирать унифицированные щиты с одинаковым дизайном и качеством.

Ограничения применения

• Не подходит для помещений с повышенной влажностью - степень защиты IP20 не предохраняет от воды;
• Не используется в цепях с током выше 2 А - возможен выход из строя;
• Не рекомендован для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы) - лучше выбрать характеристику D;
• Требует места в щите - 4 модуля + зазоры для теплоотвода и удобства обслуживания;
• Не имеет возможности дистанционного управления - только ручное включение/выключение.

Примеры использования

• Защита группы розеток в квартире с несколькими потребителями (телевизор, зарядка, кофе-машина);
• Отключение всех фаз и ноля в щите этажа многоквартирного дома;
• Распределение питания на освещение и розетки в офисном помещении;
• Щитовая защита для системы видеонаблюдения и домашней автоматизации.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 2 А достаточно лишь для слабых потребителей;
• При сборке щита оставляйте минимум 10–15 мм свободного пространства вокруг аппарата для лучшего охлаждения;
• Подключайте провода плотно - плохой контакт может вызвать нагрев и выход устройства из строя;
• Если нужна защита от утечек тока - используйте ВА47-60M вместе с УЗО;
• Для больших нагрузок (более 2 А) выбирайте другие модели серии - например, ВА47-60M на 10 А или 16 А.
