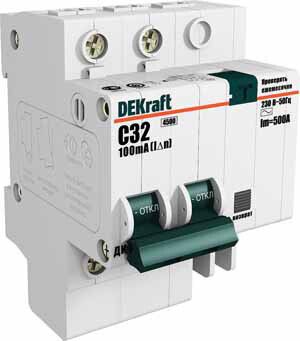

Выключатель автоматический дифференциального тока 2п C 20А 30мА тип AC 4.5кА ДИФ-101 4.5мод. DEKraft 15004DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 4 мод от DEKraft сочетает защиту от токов утечки и перегрузок в одном устройстве. Подходит для установки в щитках жилых домов, офисов и промышленных объектах, обеспечивает безопасность людей и оборудования при работе в сети 230 В.

Назначение и область применения

ДИФ-101 4 мод предназначен для защиты людей от поражения электрическим током при утечке через тело, а также для предотвращения возгораний из-за повреждённой изоляции или замыканий на землю. Устройство реагирует на переменный ток утечки величиной 30 мА — этого достаточно для своевременного отключения при контакте с токоведущими частями. Применяется в однофазных цепях напряжением до 230 В, где требуется одновременная защита от сверхтоков и утечек. Подходит для бытовых и промышленных систем: кухонные зоны, ванные комнаты, насосы, станки, освещение, системы вентиляции.

Технические характеристики

• Номинальный ток: 20 А — выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 30 мА — чувствительность для защиты человека;
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный);
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы);
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить аварийный ток короткого замыкания до этой величины;
• Количество полюсов: 2 — защищает фазу и ноль одновременно;
• Номинальное напряжение: 230 В — рассчитан на работу в однофазной сети 230 В, 50/60 Гц;
• Ширина: 3,5 модуля (63 мм) — занимает место на DIN-рейке, совместим со стандартными щитками;
• Глубина монтажа: 72 мм — требует достаточного внутреннего пространства в корпусе щита;
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли — устанавливается внутри закрытых щитов;
• Диапазон температур: от -40 °C до +60 °C — работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные провода;
• Способ монтажа: на DIN-рейку — стандартный метод для современных распределительных щитов;
• Наличие нейтрального проводника: да — обязательное подключение N-проводника для корректной работы дифференциальной защиты.

Совместимость и монтаж

ДИФ-101 4 мод монтируется на стандартную DIN-рейку типа TS35. Ширина 3,5 модуля соответствует 63 мм — учитывайте это при планировании компоновки щита. Клеммы рассчитаны на медные провода сечением от 0,5 до 25 мм². Обязательно подключите нулевой проводник (N) — без него защита не будет работать. Нельзя использовать этот аппарат в цепях с постоянным током или с высоким содержанием импульсных помех — он не реагирует на постоянные утечки. Совместим с аксессуарами серии ВА-101 (например, блоки сигнализации или дополнительные контакты), что позволяет расширить функционал без замены устройства.

Безопасность и стандарты

ДИФ-101 сертифицирован согласно требованиям ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность низковольтного оборудования), а также международным стандартам МЭК 61009-1 и МЭК 61009-2-2. Соответствует ГОСТ Р 51327.1-2010 и ГОСТ Р 51329-99 — гарантирует надёжность срабатывания при утечке и термическую стойкость при коротком замыкании. Сертификаты подтверждают соответствие нормам безопасности для использования в России и странах ЕАЭС.

Преимущества

• Объединяет два типа защиты — от перегрузок/коротких замыканий и от утечек — экономит место в щите;
• Электронный блок дифференциальной защиты обеспечивает точное и быстрое срабатывание даже при слабых утечках;
• Характеристика «C» хорошо подходит для нагрузок с высоким пусковым током — снижает количество ложных отключений;
• Поддерживает широкий диапазон температур — можно устанавливать в неотапливаемых помещениях;
• Совместимость с аксессуарами серии ВА-101 позволяет легко добавить сигнализацию или удалённое управление.

Ограничения применения

• Не подходит для цепей с постоянным током утечки — не реагирует на DC-утечки (например, от выпрямителей или солнечных батарей);
• IP20 — нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без герметичного корпуса);
• Требуется обязательное подключение нулевого проводника — при его отсутствии защита не активируется;
• Не рекомендуется для сетей с высоким уровнем гармоник или частыми скачками напряжения — может снижать срок службы электронного блока.

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании фена или стиральной машины;
• Щиток на этаже многоквартирного дома — один ДИФ-101 защищает несколько групп розеток;
• Цеховой станок с асинхронным двигателем — характеристика «C» исключает ложные отключения при запуске;
• Освещение в подвале или гараже — защита от пробоя изоляции в сырых условиях;
• Система водоснабжения с насосом — предотвращает аварию при повреждении кабеля насоса.

Практические советы

• Проверьте перед монтажом, чтобы нулевой проводник был правильно подключен — без него защита не сработает;
• При установке в старый щит проверьте глубину — 72 мм требуют свободного места за рейкой;
• Используйте тестовую кнопку «T» ежемесячно — она имитирует утечку и проверяет исправность механизма;
• Не заменяйте ДИФ-101 обычным автоматом — потеряете защиту от утечек;
• Если нужна защита от постоянных утечек (например, от солнечных панелей), выбирайте модель с типом A или B — здесь используется только AC;
• При проектировании учтите, что 3,5 модуля занимают больше места, чем 2-полюсный автомат — спланируйте плотность сборки щита заранее.
