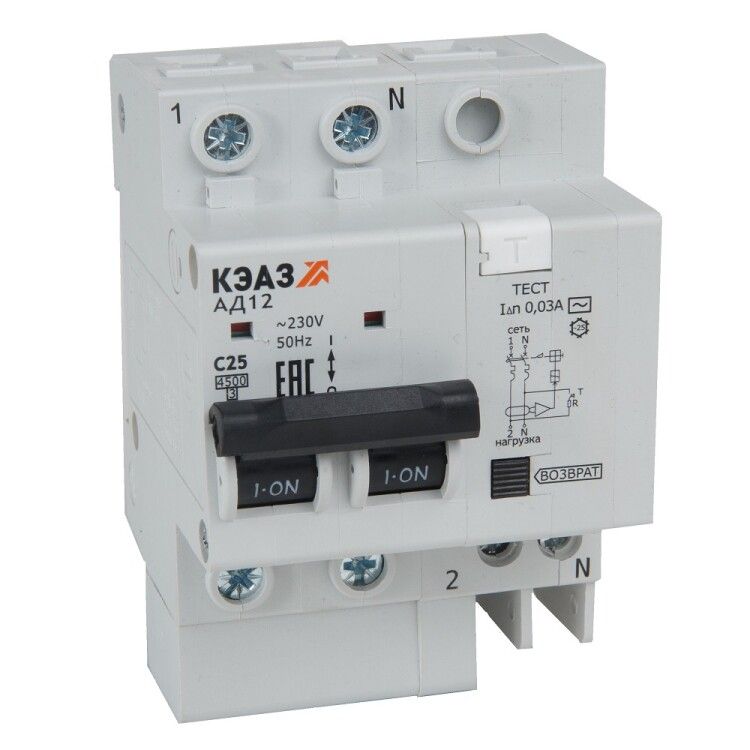

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 6А 30мА АC АД12-22C6-АC-УХЛ4 - 318737 КЭАЗ

Автоматический выключатель дифференциального тока АД12-22C6-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот дифференциальный автомат сочетает функции обычного автомата и УЗО в одном устройстве, что делает его компактным решением для установки в распределительных щитках.

Назначение и область применения

АД12-22C6-AC-УХЛ4 защищает электропроводку и оборудование от опасных утечек тока, которые могут вызвать поражение человека или возгорание. Подходит для установки в жилых домах, квартирах, офисах, магазинах и других помещениях с однофазной сетью 230 В. Особенно эффективен там, где используются бытовые приборы с высокой вероятностью утечки - стиральные машины, бойлеры, кухонная техника, компьютеры.

Технические характеристики

• Номинальный ток: 6 А - выдерживает нагрузку до 6 ампер, соответствует мощности около 1,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше 0,03 А, что безопасно для человека
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартно для бытовых приборов)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Наличие нейтрального проводника: да - требует подключения нулевой шины
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; подходит только для внутренней установки в закрытых щитках
• Модульная ширина: 3,5 модуля - занимает 3,5 стандартных места в DIN-рейке (обычно 17,5 мм каждый)

Совместимость и монтаж

АД12-22C6-AC-УХЛ4 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите с доступом к фазному и нулевому проводникам. Нейтральный провод обязательно подключается через клемму устройства - без него УЗО не будет работать. Для правильной работы требуется отдельная нулевая шина, не соединённая с заземлением после автомата. Устройство не предназначено для установки вне помещений или во влажных средах из-за низкой степени защиты IP20.

Безопасность и стандарты

АД12-22C6-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет технологию дифференциального трансформатора и электромагнитного расцепления, обеспечивая надёжное отключение при утечке. Серия «Бюджетный модуль» от КЭАЗ прошла сертификацию на соответствие безопасности для бытового и коммерческого использования.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Имеет четко выраженный рычаг включения/выключения с визуальным индикатором состояния
• Работает стабильно при колебаниях напряжения в пределах нормы
• Подходит для частых включений - например, при использовании в системах освещения с датчиками движения
• Производится на заводе КЭАЗ - известном российском производителе с проверенной репутацией

Ограничения применения

• Не применяется в трехфазных сетях - только для 230 В однофазных цепей
• Не подходит для влажных мест (ванная, баня, улица) из-за IP20
• Не реагирует на постоянный ток утечки - не используется в системах с выпрямителями, светодиодными драйверами или ИБП без дополнительной защиты
• Не рекомендован для цепей с очень высокими пусковыми токами (более 10–12×Iн) - возможны ложные срабатывания

Примеры использования

• Защита розеток в кухне - стиральная машина, микроволновая печь, кофе-машина
• Щиток в квартире - отдельный автомат для ванной комнаты
• Офисный щит - питание серверов, принтеров, персональных компьютеров
• Магазин - розетки для торговго оборудования, световые вывески

Практические советы

• Перед установкой проверьте, чтобы нулевой провод был правильно подключен - без этого устройство не сработает даже при утечке
• Проверяйте работу кнопкой «Тест» ежемесячно - она имитирует утечку и подтверждает исправность
• При замене старого УЗО или автомата убедитесь, что новый имеет ту же модульную ширину (3,5) и тип срабатывания (C)
• Не используйте этот автомат для защиты цепей с электронными преобразователями (LED-драйверы, инверторы) - они генерируют постоянный ток утечки, который АД12-22C6-AC-УХЛ4 не распознаёт
• Для повышенной безопасности в ванных комнатах выбирайте модели с IP44 и дифтоком 10 мА - здесь 30 мА и IP20 недостаточно
