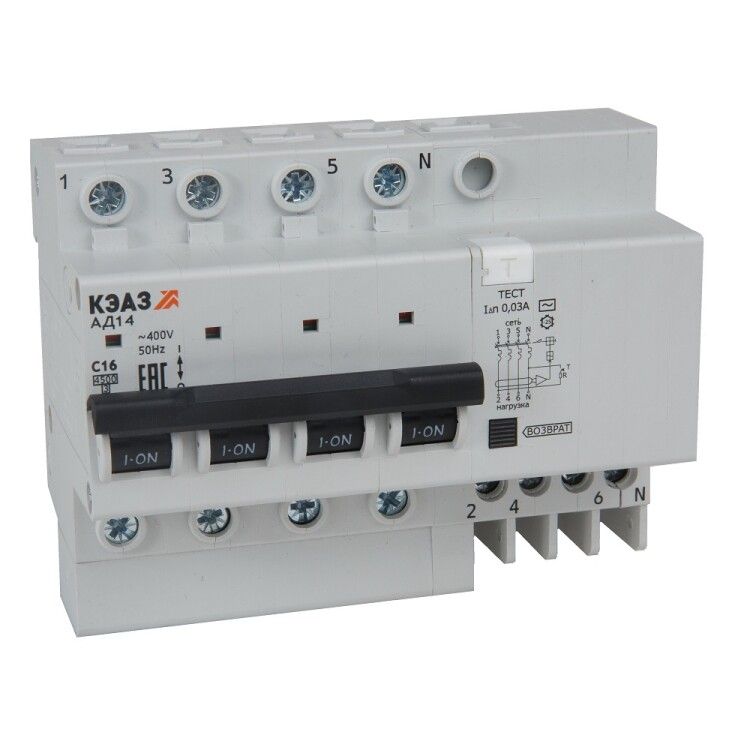

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 20А 10мА АC АД14-41C120-АC-УХЛ4 - 318753 КЭАЗ

Автоматический выключатель дифференциального тока АД14-41C120-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитков.

Назначение и область применения

АД14-41C120-AC используется там, где важна безопасность людей и сохранность оборудования: в жилых домах, квартирах, офисах, магазинах, кафе и других объектах с постоянным пребыванием людей. Он защищает группы розеток, освещения и другого слаботочного оборудования, особенно в зонах повышенной опасности - ванных комнатах, кухнях, подвалах.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения
• Дифференциальный ток срабатывания: 10 мА - реагирует на утечку тока от 10 миллиампер, что соответствует высокому уровню безопасности для человека
• Чувствительность к типу тока: AC - срабатывает на переменный ток утечки (стандартный для бытовой сети)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, люминесцентные светильники, насосы, малые двигатели
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до 4500 ампер
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Наличие нейтрального проводника: да - нулевой провод проходит через устройство и также отключается при срабатывании
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным модулям (по 17,5 мм каждый)
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита

Совместимость и монтаж

АД14-41C120-AC монтируется на DIN-рейку шириной 35 мм, как и другие модульные автоматы. Для правильного подключения важно соблюдать полярность: входные провода подключаются сверху, выходные - снизу. Нейтральный проводник обязательно проходит через аппарат и не должен быть перерезан или обходными путями соединён. Подключение выполняется с использованием клеммных болтов, момент затяжки - не более 0,8 Нм. Устройство совместимо с любыми стандартными распределительными щитами, в том числе бюджетными сериями от КЭАЗ.

Безопасность и стандарты

АД14-41C120-AC соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применение устройства обеспечивает соответствие нормам ПУЭ по защите от поражения электрическим током. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки 10 мА. Устройство не предназначено для работы вне помещений или во влажных средах без дополнительной защиты.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите
• Низкий порог срабатывания (10 мА) повышает уровень защиты человека
• Отключение всех четырёх полюсов исключает риск оставления фазы под напряжением при утечке
• Изготовлен в России, с проверенной надёжностью сборки и комплектующих
• Подходит для замены старых двухполюсных УЗО+автоматов в существующих щитах

Ограничения применения

• Не применяется в системах с постоянным током утечки (например, с выпрямителями, ИБП, LED-драйверами) - требуется тип A или B
• IP20 не допускает установку в открытых местах, на улице или в сырых помещениях без герметичного бокса
• Не рекомендован для защиты мощных двигателей с частыми пусками - лучше использовать характеристику D
• Не подходит для цепей с высокими помехами (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате квартиры
• Групповая защита освещения и розеток в офисном помещении
• Щиток на этаже многоквартирного дома для нескольких квартир
• Распределительный щит в торговом центре для зон продаж и склада

Практические советы

• Перед установкой проверьте, чтобы нулевой провод был целостным и не пересечён с заземлением - это вызовет ложные срабатывания
• При замене старого УЗО+автомата на этот дифавтомат учтите, что он займёт больше места - 7,5 модуля вместо 3+2=5
• Регулярно тестируйте кнопкой «Т» один раз в месяц - это гарантирует работоспособность дифференциальной части
• Если в щите много таких устройств, размещайте их с запасом по тепловому режиму - не плотно друг к другу
• Для помещений с высокой влажностью (бассейны, прачечные) используйте только модели с IP44 и выше - АД14-41C120-AC здесь не подходит
