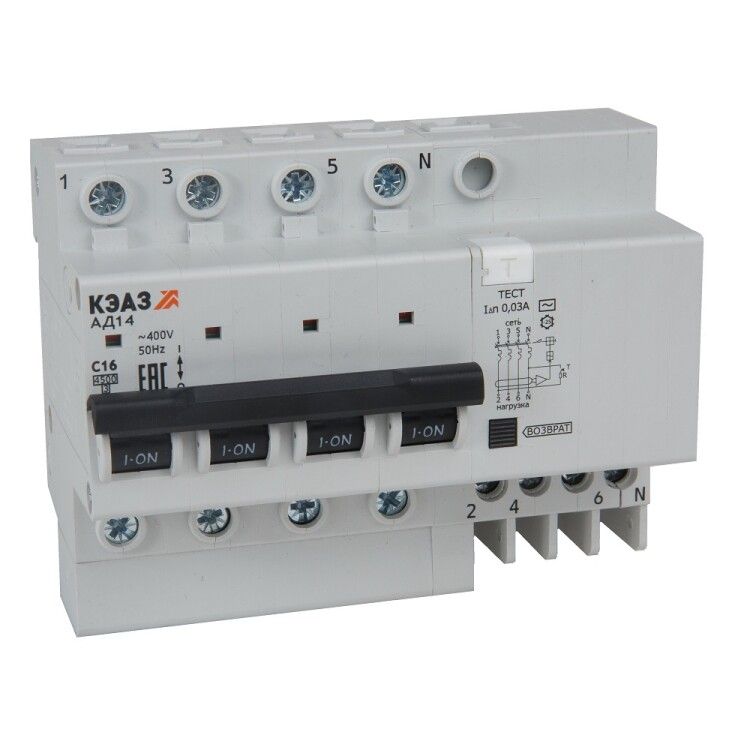

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 63А 10мА АC АД14-41C63-АC-УХЛ4 - 318758 КЭАЗ

Автоматический выключатель дифференциального тока АД14-41C63-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитков в жилых, офисных и коммерческих зонах.

Назначение и область применения

АД14-41C63-AC используется там, где важна высокая безопасность: в квартирах, частных домах, офисах, магазинах, кафе и других помещениях с повышенной влажностью или большим количеством электроприборов. Он защищает от поражения током при контакте с повреждённой изоляцией и предотвращает пожары, вызванные утечками тока через землю. Подходит для установки в групповые цепи освещения, розеток, бытовой техники и слаботочных систем, требующих чувствительной защиты.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без срабатывания
• Дифференциальный ток срабатывания: 10 мА - реагирует на утечки от 10 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: AC - срабатывает на переменный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до 4500 ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Число полюсов: 4 - защищает все фазы и ноль одновременно
• Наличие нейтрального проводника: да - ноль проходит через устройство и отключается при срабатывании
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным автоматам
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; применяется только внутри закрытых щитов

Совместимость и монтаж

АД14-41C63-AC монтируется на DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы помечены. Нулевой проводник обязательно подключается к клемме N, указанной на корпусе. Устройство совместимо со всеми стандартными щитками, используемыми в России и странах СНГ. Монтаж допускается только в сухих, хорошо вентилируемых местах. Не рекомендуется устанавливать рядом с источниками тепла или в условиях постоянной вибрации.

Безопасность и стандарты

АД14-41C63-AC соответствует ГОСТ Р 51326.1–99 и IEC 61009-1, которые регламентируют требования к автоматическим выключателям дифференциального тока. Применение устройства обеспечивает соответствие нормам ПУЭ по защите от поражения электрическим током. Сертифицирован для работы в условиях класса исполнения УХЛ4 - устойчив к температуре от −40C до +40C и умеренной влажности, что позволяет использовать его в неотапливаемых помещениях, таких как гаражи, подвалы и технические этажи.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество точек подключения
• Чувствительность 10 мА - обеспечивает надёжную защиту жизни человека даже при малых утечках
• Характеристика C - устойчив к кратковременным перегрузкам при запуске оборудования
• Разрыв нулевого провода - исключает риск сохранения потенциала на оборудовании после отключения
• Индикатор состояния - визуально показывает причину отключения (перегрузка/утечка)

Ограничения применения

• Не подходит для цепей с постоянным током утечки - только для переменного (AC)
• IP20 не допускает установку во влажных или открытых местах - требуется герметичный щит
• Не рекомендован для питания сварочного оборудования, инверторов и частотных преобразователей - возможны ложные срабатывания из-за высоких гармоник
• Не следует использовать вместо основного вводного автомата - нужен согласованный координированный ряд защиты

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для компьютерного зала или серверной
• Подключение кондиционера, бойлера, стиральной машины
• Групповое отключение освещения в торговом зале
• Цепи с электродвигателями насосов, вентиляторов, компрессоров

Практические советы

• Перед первым включением проверьте кнопку «Тест» - она должна вызывать отключение
• При установке в щит с несколькими дифавтоматами - не забудьте правильно распределить нагрузку между полюсами
• При использовании в старых сетях с плохой изоляцией - возможно частое срабатывание; стоит проверить целостность проводки
• При замене - выбирайте аналогичную характеристику C и номинальный ток 63 А; не заменяйте на более мощный автомат без пересчёта всей сети
• Для удобства обслуживания - оставляйте минимум 10 см свободного места вокруг устройства
