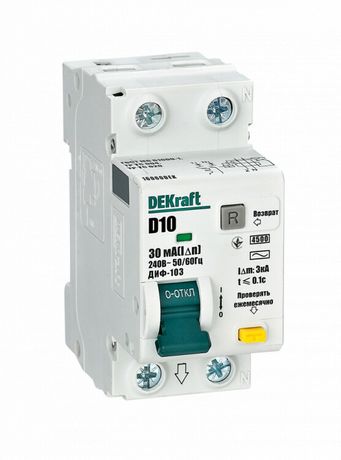

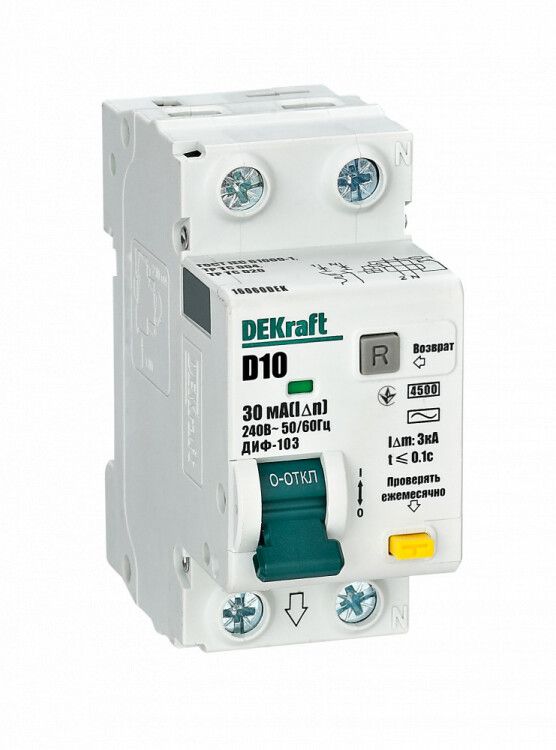

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft — двухполюсный аппарат 1P+N с номинальным током 10 А и чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и оборудования от токов утечки и перегрузок в однофазных сетях 230 В. Артикул 16060dek.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО). Он защищает человека от поражения электрическим током при утечках на землю, а также предохраняет проводку и оборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в бытовых и коммерческих электросетях: кухни, ванные комнаты, гаражи, офисы, станции управления, системы освещения и другие участки с повышенной опасностью поражения током.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА — безопасный порог для защиты человека
• Тип тока утечки: AC — реагирует на синусоидальные переменные токи утечки (типичные для бытовой техники)
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение изоляции: 500 В
• Частота: 50 Гц
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 74,5 мм
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, не предназначена для влаги
• Степень загрязнения: 2 — допустимо использование в помещениях с нормальным уровнем запыленности
• Способ монтажа: DIN-рейка 35 мм
• Наличие нейтрального проводника: да — требует подключения нулевого провода

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение фазного и нулевого проводников — ноль обязательно должен проходить через устройство. Монтаж выполняется в распределительном щите. Ширина 2 модуля позволяет легко разместить несколько таких аппаратов в одном щитке. Учитывайте глубину монтажа 74,5 мм — обеспечьте достаточное свободное пространство внутри корпуса щита. Не используйте с постоянным током (DC) — работает только в сетях переменного тока 50 Гц.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям международных стандартов IEC/EN 61009-1 для устройств защитного отключения. Номинальный дифференциальный ток 30 мА соответствует рекомендациям по защите жизни человека. Электронный блок дифференциальной защиты обеспечивает надежное срабатывание даже при слабых утечках. Серия ДИФ-103 от DEKraft прошла испытания на механическую прочность и долговечность контактов.

Преимущества

• Компактность: занимает всего 2 модуля, что выгоднее аналогов серии ДИФ-101
• Высокая отключающая способность 4,5 кА — подходит для большинства жилых и коммерческих объектов
• Характеристика D — идеально для цепей с двигателями, где возникают большие пусковые токи
• Отключение фазы и нуля одновременно — исключает риск сохранения потенциала на оборудовании после срабатывания
• Электронный механизм — не зависит от сети питания, работает даже при обрыве нуля

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не реагирует на импульсные или постоянные токи утечки — только на синусоидальные переменные (тип AC)
• Не используется в сетях с постоянным током (DC) или частотой отличной от 50 Гц
• Требует обязательного подключения нулевого проводника — нельзя использовать в системах TN-C
• Не заменяет основной автомат — должен применяться совместно с защитой от перегрузок и КЗ, если они не встроены в другом элементе

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании бритвы, фена
• Подключение стиральных машин, посудомоечных машин, водонагревателей
• Щитовая защита для группы розеток на кухне
• Цепи с электродвигателями: насосы, вентиляторы, компрессоры — благодаря характеристике D
• Оборудование в гаражах, мастерских, производственных участках с возможными утечками

Практические советы

• Перед установкой проверьте целостность нулевого провода — обрыв нуля может сделать устройство некорректным
• После монтажа всегда нажимайте кнопку «Тест» — она имитирует утечку и проверяет работоспособность
• Если вы планируете групповое защитное отключение — убедитесь, что суммарная утечка всех подключённых устройств не превышает 30 мА
• Для старых домов с плохой изоляцией — рассмотрите возможность установки нескольких ДИФ-103 вместо одного на всю квартиру
• Не путайте с обычным автоматом — этот аппарат не сработает при перегрузке без утечки, если не имеет встроенного теплового расцепителя; здесь он есть, так как это АВДТ
