Автоматический выключатель дифференциального тока АВДТ 1Р+N 25А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16063DEK DEKraft APC

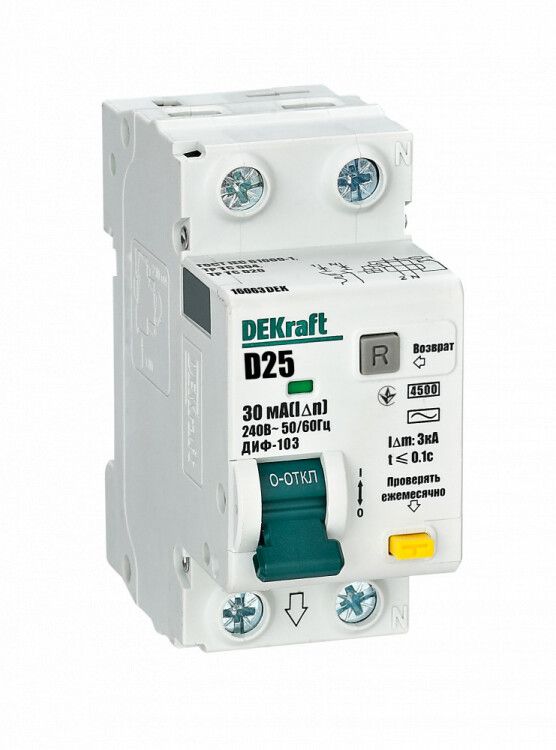

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft — комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за токов утечки, обеспечивая безопасность в бытовых и промышленных сетях 230 В. Артикул 16063dek соответствует модели с номиналом 25 А и дифференциальным током 30 мА.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 предназначен для защиты от двух видов опасностей: поражения человека током утечки и повреждения проводки из-за перегрузки или короткого замыкания. Устройство работает в однофазных сетях переменного тока 230 В, 50 Гц. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских, на участках с повышенной влажностью — например, в ванных комнатах, кухнях, гаражах. Применяется там, где требуется одновременная защита от токов утечки и сверхтоков, особенно при питании мощных потребителей: бойлеров, кондиционеров, тепловых завес, насосов.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА — чувствителен к малым утечкам, достаточен для защиты жизни человека
• Тип тока утечки: AC — реагирует на синусоидальные переменные токи утечки (типичны для бытовой техники)
• Характеристика срабатывания: D — высокий импульсный ток перед срабатыванием, подходит для оборудования с большими пусковыми токами (электродвигатели, компрессоры)
• Номинальная отключающая способность: 4,5 кА — способен отключить цепь при КЗ с током до 4500 А
• Количество полюсов: 2P+N — отключаются фаза и ноль одновременно
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутренних элементов
• Частота: 50 Гц
• Ширина по модулям: 2 М (стандартная ширина DIN-рейки)
• Глубина монтажа: 74,5 мм — требует свободного места внутри щита
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для сухих помещений
• Способ монтажа: на DIN-рейку 35 мм
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть устройство на рейке — никаких болтов или креплений не требуется. Нейтральный проводник (N) обязательно подключается к клемме, обозначенной символом “N”. Фаза подключается к клемме “L”. Оба контакта должны быть плотно затянуты моментом 0,8–1,0 Н·м. Учитывайте глубину монтажа (74,5 мм): при установке в уже занятый щит проверьте наличие свободного пространства сзади. Не рекомендуется использовать в щитах с ограниченной глубиной менее 80 мм. Устройство не имеет внешней кнопки тестирования — проверка работоспособности выполняется через испытательный механизм, расположенный внутри корпуса (не доступен пользователю).

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям международного стандарта IEC/EN 61009-1 для устройств типа RCBO. Сертифицирован для работы в условиях класса загрязнения 2 и температур от -5°C до +40°C. Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения. Отключение происходит при достижении порога 30 мА — это уровень, признанный безопасным для человеческой жизни согласно нормам ПУЭ и ГОСТ Р 50669.

Преимущества

• Компактность: занимает всего 2 модуля, что экономит место в щите по сравнению с отдельными УЗО+автоматом
• Высокая надёжность: электронный тип защиты не зависит от сети питания — работает даже при проседании напряжения
• Защита от всех основных рисков: одновременно защищает от токов утечки, перегрузок и коротких замыканий
• Подходящая характеристика D: позволяет подключать оборудование с высокими пусковыми токами без ложных срабатываний
• Отключение обоих проводников: исключает риск сохранения потенциала на нулевом проводе после аварии

Ограничения применения

• Не предназначено для постоянного воздействия влаги, пыли, химических паров — IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для сетей постоянного тока (DC) — только для переменного тока 50 Гц
• Работает только при наличии нейтрали — нельзя применять в системах TN-C
• Тип AC не реагирует на постоянные токи утечки (например, от импульсных БП) — для таких случаев нужен тип A или B
• Не имеет индикатора состояния — невозможно визуально определить, сработал ли аппарат или он просто выключен

Примеры использования

• Щиток квартиры: защита розеток в ванной комнате и кухне
• Гараж: питание электродвигателя гаражных ворот или компрессора
• Производственный участок: управление насосом, станком с асинхронным двигателем
• Общественные здания: освещение и розетки в туалетах, душевых
• Домашняя система: бойлер, стиральная машина, электрокотёл

Практические советы

• Перед установкой проверьте соответствие номинала (25 А) нагрузке — не подключайте к нему суммарную мощность выше 5,75 кВт (230 В × 25 А)
• При использовании в старых домах с плохой изоляцией возможны частые срабатывания — рассмотрите возможность разделения групп на несколько УЗО
• Не используйте этот автомат вместо главного входного автомата — он не рассчитан на защиту всей системы, только на ответвление
• Проверяйте целостность цепи нуля: обрыв нейтрали может сделать устройство некорректным
• При замене аналога — убедитесь, что новый автомат также имеет тип D и 30 мА, иначе возможны ложные срабатывания или недостаточная защита
• Для обслуживания щита — пометьте автомат ярлыком: «ДИФ-103, 25А, 30мА» — так проще диагностировать причину отключения
