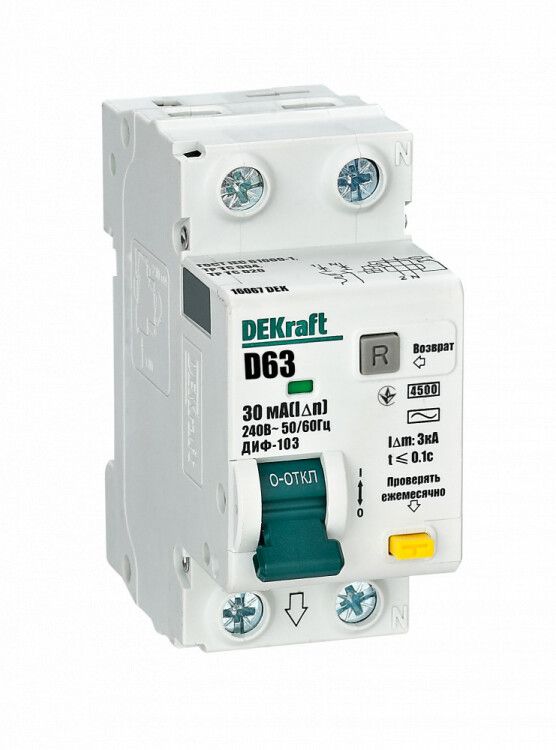

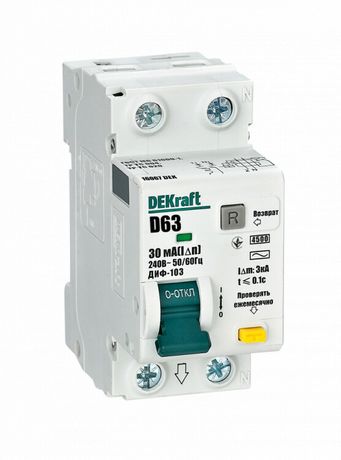

Автоматический выключатель дифференциального тока АВДТ 1Р+N 63А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16067DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает повреждение оборудования из-за токов утечки и перегрузок. Артикул 16067dek подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 предназначен для защиты электрических цепей переменного тока напряжением до 230 В. Устройство одновременно реагирует на:

• Токи утечки - при значении 30 мА и выше, что обеспечивает безопасность людей;
• Перегрузки и короткие замыкания - благодаря характеристике срабатывания D, которая позволяет работать с высокими пусковыми токами.

Подходит для защиты групповых линий: розеточные контуры, бытовые приборы, оборудование с частыми пусками (например, насосы, компрессоры, станки). Особенно эффективен там, где требуется повышенная надёжность - в ванных комнатах, кухнях, мастерских, на производстве.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам соответствует требованиям безопасности для человеческой жизни.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичны для бытовой техники).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы).
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, исключая опасный потенциал на нулевом проводе после срабатывания.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных перенапряжениях.
• Частота: 50 Гц - оптимизирован для сети стандарта РФ/Европы.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита.
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите.
• Глубина монтажа: 74,5 мм - важно учитывать при проектировании глубины корпуса щита.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 монтируется на DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Ноль (N) обязательно подключается к клемме, обозначенной символом “N”. Отдельно следует проверить целостность нулевого проводника - его обрыв может сделать защиту некорректной.

Не допускается использование с постоянным током (DC) или в сетях с частотой отличной от 50 Гц. Для работы в условиях повышенной влажности или открытых щитах необходимо использовать дополнительную защитную оболочку (корпус IP54+).

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения. Применение типа AC и порога 30 мА соответствует требованиям ПУЭ для защиты человек в помещениях с риском поражения электрическим током.

Преимущества

• Компактность - 2 модуля вместо двух отдельных устройств (AV + UZO), экономит место в щите.
• Высокая отключающая способность (4,5 кА) - надёжно работает в сетях с возможными КЗ.
• Характеристика D - идеально подходит для двигателей и другого оборудования с высокими пусковыми токами.
• Отключение фазы и нуля одновременно - исключает остаточное напряжение на оборудовании после срабатывания.
• Производитель DEKraft - известный бренд с проверенной надёжностью в сегменте бюджетных, но качественных решений.

Ограничения применения

• Не подходит для сетей с постоянным током (DC) или смешанными токами (AC+DC).
• Не защищает от импульсных токов утечки (тип A, B) - например, от современных ИБП, LED-драйверов, компьютеров. Для них нужен тип A или B.
• IP20 - нельзя устанавливать вне закрытого щита, особенно во влажных зонах без дополнительной герметизации.
• Работает только при наличии исправного нулевого проводника - обрыв N делает защиту бесполезной.
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при контакте с водой.
• Линия питания холодильника, стиральной машины, бойлера - устраняет утечки через износ изоляции.
• Цепь электродвигателя насоса или компрессора - характерная нагрузка с пиками тока, совместима с характеристикой D.
• Щитовая группа на этаже многоквартирного дома - заменяет два отдельных автомата, снижает сложность монтажа.

Практические советы

• Проверьте перед установкой: ноль должен быть подключен строго к клемме N, а не к фазной. Перепутанные провода - основная причина отказа защиты.
• Обязательно протестируйте устройство кнопкой «T» сразу после монтажа - это проверяет работоспособность внутреннего механизма.
• При использовании нескольких таких устройств в одном щите - соблюдайте координацию по времени срабатывания, чтобы избежать ложных отключений.
• Если в помещении есть современная техника (LED-освещение, Wi-Fi зарядки, инверторы) - рассмотрите переход на тип A (не AC), так как AC не реагирует на импульсные утечки.
• Для долговечности - не перегружайте линию. Максимальная мощность для 63 А при 230 В - около 14,5 кВт. Учитывайте запас на пусковые токи.
