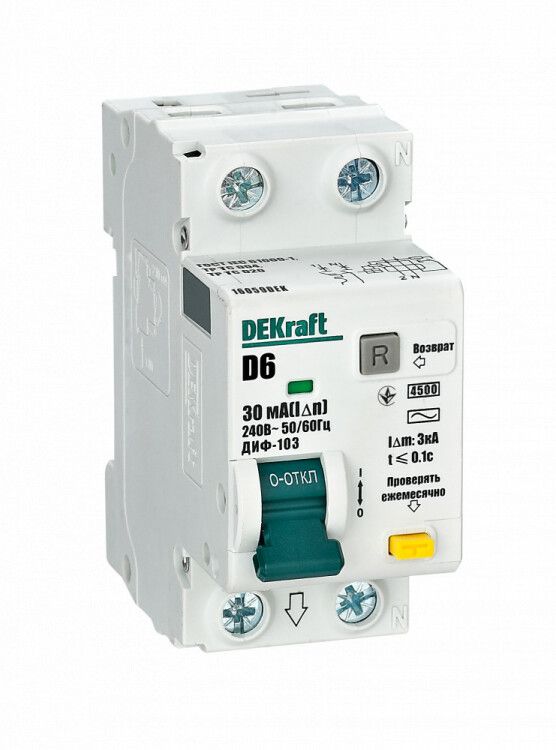

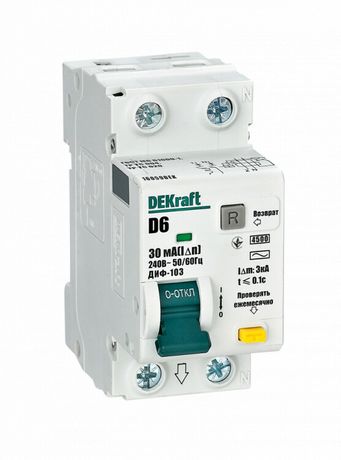

Автоматический выключатель дифференциального тока АВДТ 1Р+N 6А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16059DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - двухполюсный аппарат 1P+N с номинальным током 6 А и чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и оборудования от токов утечки и перегрузок в бытовых и промышленных сетях 230 В. Артикул 16059dek.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• поражения электрическим током при утечке на землю (например, при повреждении изоляции или контакте с металлическими частями прибора);
• перегрузок и коротких замыканий благодаря характеристике срабатывания D;
• возгораний, вызванных длительными токами утечки.

Подходит для установки в распределительных щитках жилых домов, офисов, мастерских, на участках с повышенной влажностью - кухнях, ванных, гаражах, где используются электроприборы с высокой пусковой нагрузкой (насосы, компрессоры, станки).

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - совместим с бытовыми и промышленными однофазными сетями.
• Номинальный ток: 6 А - максимальный постоянный ток, который аппарат может пропускать без отключения.
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты жизни человека; сработает при утечке, эквивалентной слабому удару током.
• Тип дифференциального тока: AC - реагирует только на синусоидальные токи утечки (типичные для бытовой техники), не срабатывает на импульсные или постоянные утечки.
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала, что важно для двигателей, насосов, компрессоров.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Количество полюсов: 1P+N - отключаются одновременно фаза и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм).
• Глубина монтажа: 74,5 мм - требует соответствующего места в щите.
• Степень защиты IP20: защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли - устанавливается только внутри закрытых щитов.
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями.
• Степень загрязнения 2: рассчитан на работу в помещениях с умеренным уровнем пыли и влаги (обычные жилые/производственные условия).

Совместимость и монтаж

ДИФ-103 совместим со всеми стандартными DIN-рейками 35 мм. Установка выполняется так же, как и у обычного автомата: защёлкивание на рейку, подключение фазы и нуля к верхним и нижним клеммам. Обязательно соблюдайте полярность: вход фазы - L, вход нуля - N. Нижние клеммы - выходные. Подключение осуществляется проводами сечением до 2,5 мм2. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не допускается установка на открытых площадках или во влажных средах без дополнительной защиты корпуса.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет электронный блок дифференциальной защиты - работает без внешнего питания, надёжно срабатывает даже при просадке напряжения. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Компактность: занимает всего 2 модуля, что экономит место в щите по сравнению с аналогами ДИФ-101.
• Отключение нуля: предотвращает опасный потенциал на нейтрали после срабатывания.
• Характеристика D: идеально подходит для защиты цепей с двигателями и мощной техникой.
• Надёжная механическая конструкция: гарантирует долгий срок службы при регулярных срабатываниях.

Ограничения применения

• Не предназначен для сетей с постоянным током или импульсными утечками - не среагирует на токи утечки от светодиодных драйверов, ИБП, компьютеров с PFC.
• IP20 не обеспечивает защиту от брызг и пыли - нельзя использовать вне щита или в сырых местах без герметизации.
• Не рекомендован для цепей с высоким коэффициентом гармоник (например, частотные преобразователи) - возможны ложные срабатывания.
• Работает только при наличии напряжения сети - при отключении питания защита временно недоступна.

Примеры использования

• Защита розеток в ванной комнате - от утечек через стиральную машину или бойлер.
• Линия питания насоса для автономного водоснабжения - учтена характеристика D для пусковых токов.
• Электрощит в гараже - защита шлифовальных станков, сварочных аппаратов.
• Щит на этаже многоквартирного дома - групповая защита нескольких розеточных контуров.

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - 6 А требует минимум 1,5 мм2 медного провода, лучше 2,5 мм2.
• После монтажа обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность аппарата.
• Не используйте ДИФ-103 в качестве единственного средства защиты всей квартиры - он защищает только свою ветку. Для комплексной защиты нужна селективная система с несколькими уровнями.
• При замене старого УЗО убедитесь, что новый аппарат имеет те же параметры: 30 мА, AC, D, 6 А - иначе возможны отказы или ложные срабатывания.
• ДИФ-103 от DEKraft - это бюджетный, но надёжный вариант. Для ответственных объектов (больницы, детские учреждения) стоит рассмотреть модели с типом A или B.
