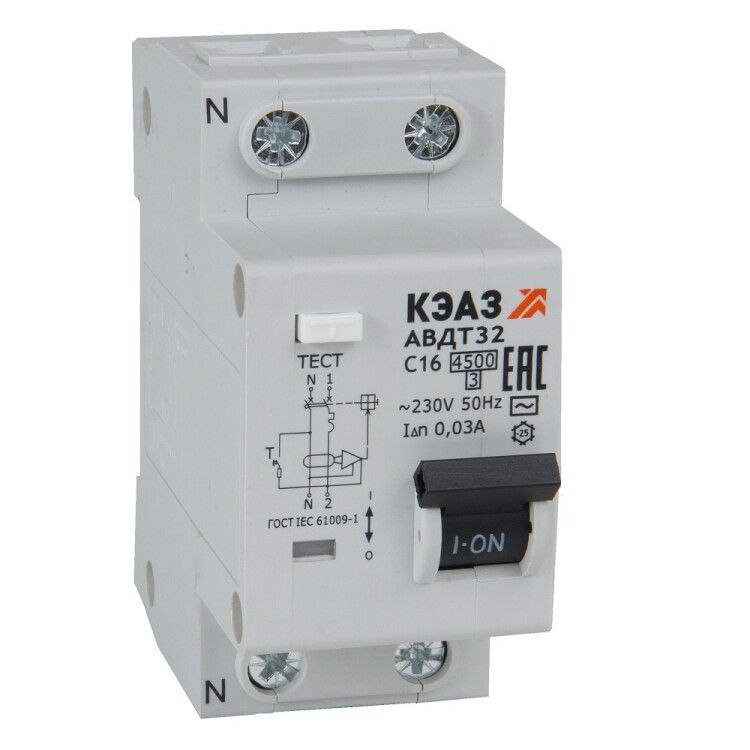

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 10А 30мА А АВДТ32-22C10-AC-УХЛ4 - 318360 КЭАЗ

Автоматический выключатель дифференциального тока АВДТ 2P C 10A 30mA тип AC 4.5кА АВДТ32-22C10-AC-УХЛ4 от КЭАЗ обеспечивает защиту человека от поражения электрическим током, а также предотвращает возгорания из-за утечек тока. Это надёжное устройство для бытовых и промышленных сетей 230 В, совмещает функции УЗО и автомата в одном корпусе.

Назначение и область применения

АВДТ 2P C 10A 30mA тип AC 4.5кА АВДТ32-22C10-AC-УХЛ4 предназначен для защиты людей от поражения электрическим током при повреждении изоляции оборудования или случайном прикосновении к токоведущим частям. Также он защищает от пожаров, вызванных утечками тока и замыканиями на землю. Кроме того, устройство выполняет функции обычного автоматического выключателя - отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с малой мощностью нагрузки - например, для групп розеток, освещения, бытовой техники.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится, что соответствует требованиям безопасности для защиты людей;
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовых приборов); не сработает на постоянный ток утечки (например, от импульсных БП);
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники, насосы); менее чувствителен к кратковременным скачкам, чем B;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Частота: 50 Гц - для стандартной сети России и стран СНГ;
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую и механическую нагрузку на провода и оборудование;
• Характеристика отключения: Без задержки - срабатывает мгновенно при утечке, без выдержки времени;
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли; требует установки внутри закрытого щита;
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль);
• С коммутируемым нейтральным проводником - ноль тоже отключается при срабатывании, что повышает безопасность при обслуживании.

Совместимость и монтаж

АВДТ32-22C10-AC-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдение полярности: входные клеммы помечены L и N, выходные - соответственно L’ и N’. Нельзя использовать устройство в сетях с TN-C (объединённый PEN-проводник): необходимо предварительно выполнить разделение PEN на PE и N. Монтаж допускается только в сухих помещениях, внутри металлических или пластиковых щитах с классом защиты не ниже IP54. Подключение проводов - до 25 мм2, затяжка клемм - моментом 0,8–1,0 Нм. После монтажа обязательно проверить тестовой кнопкой “T” работоспособность устройства перед вводом в эксплуатацию.

Безопасность и стандарты

АВДТ 2P C 10A 30mA тип AC 4.5кА АВДТ32-22C10-AC-УХЛ4 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807, которые регламентируют безопасность устройств типа УЗО. Применяется в системах заземления TN-S и TN-C-S. Не рекомендовано использование в системах TN-C. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - устойчив к температуре от −40C до +40C и повышенной влажности, что делает его подходящим для установки в неотапливаемых помещениях (гаражи, подвалы, технические этажи).

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите и упрощает проектирование;
• Отключение нуля при срабатывании повышает безопасность при ремонте и диагностике;
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ;
• Изделие от КЭАЗ - проверенная продукция с длительным сроком службы и доступной ценой;
• Работает в широком диапазоне температур, что позволяет применять его вне отапливаемых помещений.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, с преобразователями частоты, светодиодными драйверами, ИБП) - требуются типы A или B;
• Не применяется в системах TN-C, где ноль и земля объединены - возможна ложная работа или отказ;
• IP20 не защищает от брызг и пыли - нельзя устанавливать на улице или во влажных местах без дополнительной защиты;
• Номинальный ток 10 А ограничен - не подходит для мощных нагревательных приборов (бойлеры, печи) или крупных двигателей (>2,2 кВт);
• Не имеет временной задержки - не подходит для цепей с часто возникающими кратковременными утечками (например, старые холодильники), так как будет ложно срабатывать.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Подключение стиральной машины, посудомоечной машины, бойлера;
• Щитовая группа для освещения и розеток в гараже;
• Цепь питания насоса, компрессора или другого оборудования с электромотором;
• Дополнительная защита в щите квартиры после основного УЗО 300 мА.

Практические советы

• Выбирая АВДТ32-22C10-AC-УХЛ4, убедитесь, что ваша система заземления - TN-S или TN-C-S. Если есть PEN-проводник - сделайте его разделение;
• Проверьте посадочную ширину: 2 модуля = 35 мм. Убедитесь, что в щите достаточно свободного места;
• Не используйте этот автомат для защиты цепей с высоким уровнем электромагнитных помех - возможны ложные срабатывания;
• Тестируйте устройство кнопкой “T” ежемесячно - даже если оно работает, это гарантирует его готовность к аварии;
• Если нужна защита от постоянных утечек (например, от LED-освещения с драйверами), выбирайте УЗО типа A вместо AC.
