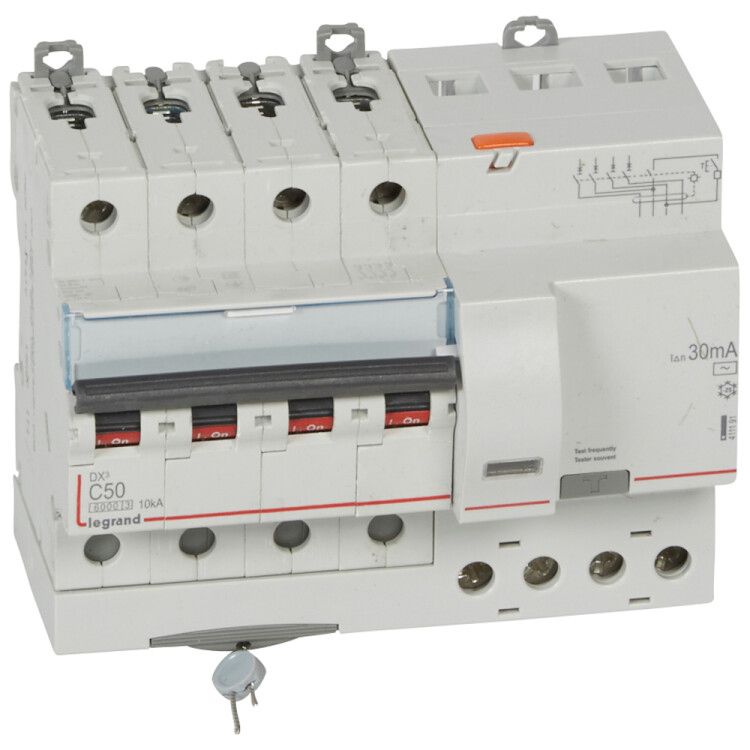

Выключатель автоматический дифференциального тока DX3 6000 4п 50А С 30мА тип AС (7 мод) | 411191 Legrand

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411191 — это четырёхполюсное устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий в сетях до 400 В. Он сочетает функции УЗО и автомата в одном корпусе, занимает всего 7 модулей на DIN-рейке и подходит как для жилых домов, так и для промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 предназначен для одновременной защиты от:

• токов утечки (до 30 мА) — предотвращает удар током при прикосновении к оголённым частям;
• перегрузок и коротких замыканий — благодаря характеристике срабатывания «C»;
• повреждений изоляции в цепях переменного тока.

Применяется в распределительных щитах бытовых и промышленных объектов: квартирах, офисах, цехах, на производстве, где есть оборудование с высокой нагрузкой — станки, насосы, системы вентиляции, освещение.

Технические характеристики

• Номинальный ток: 50 А — выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА — чувствителен к утечкам выше этой величины, безопасен для человека.
• Количество полюсов: 4 — защищает все фазы и ноль одновременно; нейтраль коммутируется (отключается при срабатывании).
• Номинальное напряжение: 400 В — рассчитан на трёхфазные сети 380–400 В.
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы).
• Род тока: AC — работает только с переменным током 50 Гц.
• Количество модулей: 7 — занимает 7 стандартных модулей на DIN-рейке (ширина ~126 мм).
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги — устанавливается внутри щита.
• Сечение проводника: 1–35 мм² — позволяет подключать медные провода любого распространённого сечения.
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −25°C до +40°C, но указано 0…0°C — вероятно, ошибка в данных; реальная рабочая температура соответствует UHL4.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при КЗ, снижает тепловые повреждения.
• Устройство блокировки: да — можно заблокировать в положении «выкл» для безопасности при обслуживании.
• Нормативные документы: МЭК 61009-1 / 60947-2 — соответствие международным требованиям к дифавтоматам.

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Глубина установки — 44 мм, что важно учитывать при проектировании шкафа. Подключение осуществляется сверху и снизу: входные провода — сверху, выходные — снизу. Коммутируемый ноль требует правильного подсоединения: если он будет подключен неверно, устройство не сработает при утечке. Для надёжности используйте клеммы с зажимом до 35 мм². Обязательно проверьте совпадение фаз и нуля перед первым включением.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для устройств защитного отключения и IEC 60947-2 для автоматических выключателей. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на проводку. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды — поэтому монтаж возможен только во внутренних щитах. Кнопка «Test» позволяет ежемесячно проверять работоспособность устройства без специнструментов.

Преимущества

• Объединяет два функционала — УЗО и автомат — в одном устройстве, экономя место в щите.
• Коммутируемый ноль повышает безопасность: при срабатывании полностью отключает цепь.
• Блокировка предотвращает случайное включение при ремонте.
• Широкий диапазон сечений проводов — удобен при использовании старой и новой проводки.
• Проверяемая кнопкой «Test» надёжность — не требует стороннего оборудования для диагностики.

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток 50 Гц.
• IP20 не допускает установку вне закрытого щита — нельзя использовать на улице или в сыром помещении без дополнительной защиты.
• Номинальная отключающая способность 6 кА — недостаточна для крупных промышленных объектов с высокими токами КЗ (например, узлы питания тяжёлого оборудования); там нужны устройства на 10–15 кА.
• Работает только при наличии напряжения — при отключении всей сети (например, аварийном отключении главного рубильника) тестирование невозможно.

Примеры использования

• Защита группы розеток в кухне или ванной комнате — предотвращает удар током при работе с водой.
• Щитовая на производстве: управление питанием станков с двигателями мощностью до 11 кВт.
• Распределительный щит многоквартирного дома — отдельный дифавтомат на каждую этажную группу.
• Подключение кондиционеров, бойлеров, систем отопления — где риск утечки повышен из-за влажности и нагрева.

Практические советы

• Выбирая дифавтомат, всегда сравнивайте номинальную отключающую способность с возможными токами КЗ в вашей сети — для квартир хватает 6 кА, для цехов нужен 10 кА и выше.
• При монтаже соблюдайте полярность: L1,L2,L3,N — вход сверху, выход снизу. Перепутанный ноль делает защиту бесполезной.
• Проверяйте работу кнопкой «Test» хотя бы раз в месяц — особенно после скачков напряжения или ремонтов.
• Не устанавливайте этот дифавтомат вместо основного вводного автомата — он не рассчитан на всю нагрузку дома. Лучше использовать его как групповой.
• При замене убедитесь, что новый Legrand DX3 имеет те же параметры: 50 А, 30 мА, 4P, C, 6 кА — иначе система защиты станет некорректной.
