Автоматический выключатель DPX3 1600 - термомагн. расц. 50 кА 400 В~ 3П 1000 А | 422265 Legrand

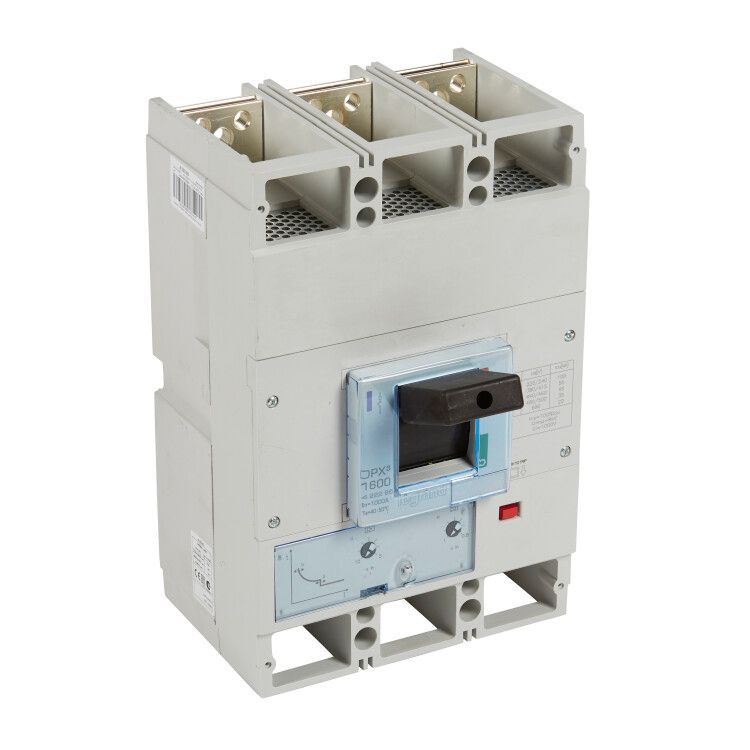

Автоматический выключатель DPX3 1600 1000А 50кА — трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей переменного тока до 1000 А. Модель обеспечивает надёжную работу в условиях высоких токов КЗ и подходит для стационарной установки на монтажной плате.

Назначение и область применения

Автоматический выключатель DPX3 1600 1000А 50кА защищает силовые цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: распределительных щитах, питании крупных двигателей, конвейеров, сварочного оборудования и других нагрузок с высокими токами. Подходит для объектов с жесткими требованиями к надёжности — заводы, энергообъекты, логистические комплексы.

Технические характеристики

• Номинальный ток: 1000 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 — защита всех фаз одновременно.
• Номинальная отключающая способность: 50 кА — способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 220–690 В ~ — работает в сетях переменного тока до 690 В; также совместим с постоянным током (DC).
• Тип расцепителя: термомагнитный — сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Настройка защиты от перегрузки: 800–1000 А — можно точно адаптировать порог срабатывания под реальную нагрузку.
• Уставка магнитного расцепителя: 10 In — срабатывает при токе в 10 раз выше номинала (т.е. при 10 000 А).
• Диапазон срабатывания без задержки при КЗ: 5000–10000 А — быстрое отключение даже при значительных, но не максимальных КЗ.
• Максимальное сечение кабеля: 150 мм² — позволяет подключать мощные медные проводники.
• Степень защиты: IP30 — защита от доступа инструментов и частиц >2,5 мм, но не от воды.
• Тип подключения: винтовой — надёжное соединение, требует периодической проверки затяжки.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, возможна работа при температуре от −25°C до +40°C.
• Количество вспомогательных контактов: 3 — позволяют передавать сигналы состояния (вкл./выкл.) в системы управления.
• Индикация: есть указатель расцепления и возможность установки индикатора отключения — наглядно показывает причину отключения.
• Привод: ручной — управление через тумблер; опционально доступен моторный привод для удалённого управления.
• Комплектация: встроенный блок защиты — не требуется внешних модулей для базовой функции.
• Нормативный документ: МЭК 60947-2 — соответствует международному стандарту на автоматические выключатели для низковольтных систем.

Совместимость и монтаж

Автоматический выключатель DPX3 1600 1000А 50кА монтируется на монтажную плиту — требует предварительно подготовленного места с отверстиями под крепёж. Для установки необходима свободная зона вокруг аппарата для теплоотвода. Подключение выполняется винтовыми зажимами — рекомендуется использовать наконечники типа НШВИ для многожильных кабелей. Установка допускается только в закрытых шкафах из-за степени защиты IP30. Обязательно соблюдать посадочные габариты: устройство не совместимо с другими сериями Legrand без переходных рамок.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Наличие указателя расцепления и вспомогательных контактов позволяет интегрировать устройство в системы контроля и диагностики. Защита от перегрузки и КЗ выполнена в соответствии с классом B (по IEC 60947-2), обеспечивающим селективность при координации с нижестоящими аппаратами.

Преимущества

• Высокая отключающая способность (50 кА) — подходит для сложных промышленных сетей с большими потенциальными токами КЗ.
• Гибкая настройка защиты — диапазон 800–1000 А позволяет точнее адаптировать порог срабатывания под конкретную нагрузку, снижая ложные срабатывания.
• Поддержка DC — может использоваться в системах с постоянным током, например, в фотоэлектрических установках или зарядных станциях.
• Встроенная индикация и вспомогательные контакты — упрощают обслуживание и автоматизацию.
• Опциональный моторный привод — даёт возможность дистанционного включения/отключения без вскрытия шкафа.
• Компактная конструкция в литом корпусе — устойчив к механическим воздействиям и долговечен.

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP30 исключает использование во влажных, пыльных или наружных условиях.
• Требует стационарной монтажной платы — нельзя установить на DIN-рейку, что ограничивает применение в типовых щитах.
• Нет встроенной защиты от минимального напряжения — хотя наличие этого расцепителя указано, он требует отдельной настройки и не активируется автоматически.
• Не подходит для частых операций включения/отключения — предназначен для защиты, а не для частого ручного коммутирования.
• Ограниченный рабочий диапазон температур — не используется в холодных складах или неотапливаемых помещениях ниже −25°C.

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 600 кВт.
• Коммутационный аппарат в распределительном щите станций глубокого бурения.
• Основной выключатель для группы электродвигателей на конвейере с суммарным током около 950 А.
• Щит питания системы освещения и вентиляции на заводе с высокой вероятностью КЗ из-за старой проводки.

Практические советы

• При выборе уставки защиты от перегрузки — устанавливайте значение чуть выше среднего рабочего тока нагрузки, чтобы избежать ложных срабатываний при пусковых токах.
• Обязательно проверяйте момент затяжки винтов после первого включения — при первом нагреве контакт может немного ослабнуть.
• Для систем с моторным приводом — убедитесь, что источник питания для него согласован с напряжением сети (AC/DC).
• Используйте вспомогательные контакты для сигнализации в SCADA-системах — это позволит получать данные о причинах отключения без вскрытия шкафа.
• Не используйте этот выключатель вместо рубильника — он не рассчитан на частые ручные операции.
• При замене — сохраняйте оригинальные винтовые наконечники, так как они подобраны под специфику зажимов DPX3.
