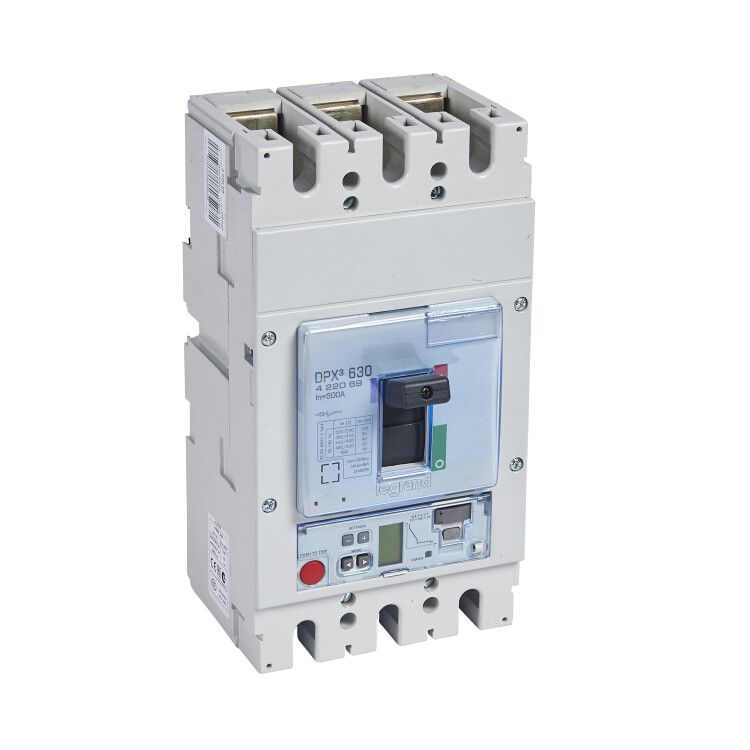

Автоматический выключатель DPX3 630 - эл. расцепитель S2 50 кА 400 В~ 3П 500 А | 422069 Legrand

Автоматический выключатель DPX3 630 с электронным расцепителем S2 - это надёжное устройство для защиты промышленных сетей переменного тока на ток до 500 А. Выключатель выполнен в литом корпусе, имеет три полюса и рассчитан на отключение при коротком замыкании до 50 кА. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422069 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель DPX3 630 предназначен для защиты силовых цепей в промышленных объектах: на производственных линиях, в распределительных щитах, у крупных двигателей и преобразователей частоты. Он защищает оборудование от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется там, где требуется точная настройка порогов срабатывания и высокая отказоустойчивость.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз сети.
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: Электронный - позволяет гибко настраивать время и величину срабатывания по перегрузке и КЗ.
• Номинальное напряжение: 220–690 В ~ - работает в широком диапазоне промышленных сетей.
• Диапазон настройки защиты от перегрузки: 200–500 А - можно адаптировать под нагрузку ниже номинала выключателя.
• Срабатывание при КЗ без задержки: 5000 А - мгновенное отключение при токе выше этого порога.
• Максимальное сечение кабеля: 125 мм2 - поддерживает мощные медные или алюминиевые проводники.
• Степень защиты IP30: Защита от доступа инструментов и частиц больше 2,5 мм; не защищён от воды.
• Климатическое исполнение UХL4: Работает при температуре от −25C до +40C, в условиях повышенной влажности и запылённости.
• Подключение: Винтовые зажимы - надёжное соединение без необходимости специальных инструментов.
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или жесткую платформу внутри шкафа.
• Количество переключающих контактов: 2 - один главный контакт, один вспомогательный для сигнализации состояния.
• Тип управляющего элемента: Тумблер - ручное включение/выключение.
• Защита по минимальному напряжению: Да - отключится при снижении напряжения ниже установленного уровня.
• Индикация: Есть указатель расцепления и возможность установки индикатора отключения - видно причину отключения даже после сброса.

Совместимость и монтаж

Выключатель DPX3 630 совместим с DIN-рейками стандарта EN 60715. Для монтажа используется монтажная плата - устройство крепится болтами к металлической поверхности, что повышает механическую устойчивость. Подключение кабелей осуществляется через винтовые зажимы: затягивать необходимо усилием 8–10 Нм, чтобы избежать перегрева. Обязательно проверьте посадочные размеры перед установкой - корпус требует свободного пространства вокруг для теплоотвода. Моторный привод (опционально) позволяет удалённо управлять выключателем, но требует дополнительного питания и согласования с системой управления.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует сертифицированную коммутационную способность, термическую и электромагнитную устойчивость. Конструкция выполнена в соответствии с требованиями безопасности для оборудования класса I. Комплексная система защиты включает функции от перегрузки, КЗ и недостаточного напряжения - все они реализованы в одном электронном модуле S2, исключающем случайные ложные срабатывания.

Преимущества

• Электронный расцепитель S2 даёт точную настройку времени и тока срабатывания - важнее, чем биметаллические аналоги.
• Функция защиты по минимальному напряжению предотвращает аварийный запуск оборудования при просадке сети.
• Указатель расцепления и возможность установки индикатора позволяют быстро диагностировать причину отключения без вскрытия шкафа.
• Широкий диапазон настройки (200–500 А) позволяет использовать один типоразмер для различных нагрузок, экономя место и запчасти.
• Высокая отключающая способность (50 кА) делает выключатель подходящим для мест с большой короткозамкнутой мощностью - например, рядом с трансформаторными подстанциями.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и осадков.
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для частого коммутирования.
• Требует стабильного напряжения питания для электронного расцепителя - при длительных перебоях в питании возможна потеря настроек.
• Не подходит для цепей постоянного тока - только переменный ток AC.
• Монтаж на монтажную плиту требует подготовки места - нельзя просто вставить в шкаф без крепления.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями по 100–300 кВт.
• Защита частотного преобразователя на конвейере, где важно избежать ложных срабатываний при пусковых токах.
• Щитовая на подстанции, где есть риск высоких токов КЗ - 50 кА обеспечивают достаточный запас прочности.
• Объекты с нестабильным напряжением: выключатель отключится при просадке ниже 70% от номинала, предотвращая выход из строя чувствительной аппаратуры.

Практические советы

• Настройте ток перегрузки на 80–90% от фактической рабочей нагрузки - так вы получите лучшую защиту без ложных срабатываний.
• Проверьте сечение кабеля перед подключением: 125 мм2 - максимум, но лучше использовать кабель с запасом по нагреву.
• При использовании моторного привода убедитесь, что источник питания 24 В DC или 230 В AC подключен параллельно с основной цепью.
• После каждого срабатывания проверьте состояние контактов - особенно при многократных КЗ, даже если выключатель снова включился.
• Для удобства обслуживания используйте индикатор отключения - он покажет, было ли срабатывание по перегрузке, КЗ или потере напряжения.
• Не устанавливайте выключатель в местах с сильными вибрациями - хотя он стационарный, удары могут повредить внутренние механизмы.
