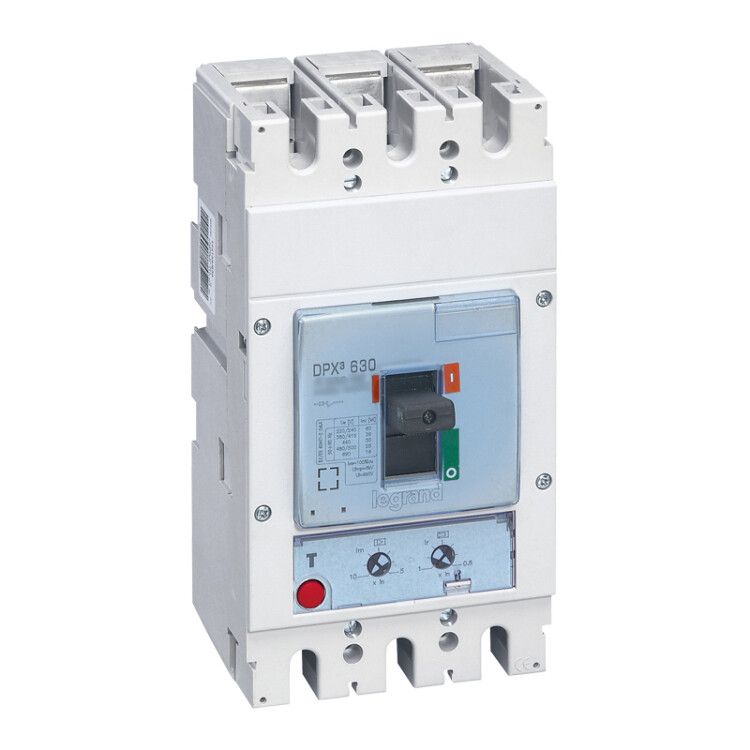

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 100 кА 400 В~ 3П 500 А | 422045 Legrand

Автоматический выключатель DPX3 630 500A 100кА термомагнитный расцепитель 400В от Legrand - надёжное устройство для защиты промышленных цепей от перегрузок и коротких замыканий. Изделие выполнено в литом корпусе, рассчитано на работу в сложных условиях и совместимо со стандартными системами управления. Артикул 422045 соответствует серийному решению DPX3, применяемому в энергоёмком оборудовании.

Назначение и область применения

Автоматический выключатель DPX3 630 500A 100кА термомагнитный расцепитель 400В предназначен для защиты силовых цепей переменного и постоянного тока в промышленных объектах. Подходит для использования в распределительных щитах, на входе в оборудование, на участках с высокой нагрузкой - например, на конвейерах, насосных станциях, сварочных комплексах и промышленных печях. Устройство обеспечивает автоматическое отключение при аварийных ситуациях, предотвращая повреждение кабелей и оборудования.

Технические характеристики

• Номинальный ток: 500 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ.
• Номинальное напряжение: 220–690 В - работает в сетях до 690 В переменного тока, включая трёхфазные системы.
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Настройка защиты от перегрузки: 400–500 А - можно точно адаптировать под реальную нагрузку.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (5000 А).
• Диапазон срабатывания КЗ без задержки: 2500–5000 А - быстрое отключение при значительном превышении тока.
• Максимальное сечение кабеля: 125 мм2 - позволяет подключать мощные проводники без переходников.
• Род тока: AC/DC - поддерживает как переменный, так и постоянный ток.
• Степень защиты: IP30 - защита от доступа к опасным частям и твёрдым предметам >2,5 мм; не защищён от воды.
• Тип подключения: винтовое - надёжное механическое соединение с возможностью многократного демонтажа.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёстко закрепляется в шкафу.
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%.
• Количество вспомогательных контактов: 2 - позволяют передавать сигналы о состоянии выключателя в систему управления.
• Тип управляющего элемента: тумблер - удобное ручное управление включением/выключением.
• Индикатор отключения: да - визуально показывает причину отключения (перегрузка или КЗ).
• Указатель расцепления: да - наглядно сигнализирует, что выключатель сработал, а не был отключен вручную.
• Нормативный документ: МЭК 60947-2 - соответствие международным требованиям к коммутационным аппаратам.

Совместимость и монтаж

Автоматический выключатель DPX3 630 500A 100кА термомагнитный расцепитель 400В совместим с большинством стандартных DIN-реек и шкафами промышленного типа. Для монтажа требуется свободное место вокруг аппарата - минимум 50 мм с боков и 100 мм спереди для обслуживания. Подключение кабелей выполняется через винтовые зажимы - затяжка должна осуществляться моментом 10–12 Нм. Не рекомендуется использовать кабели с сечением менее 35 мм2, чтобы избежать плохого контакта. Устройство имеет возможность установки моторного привода (опционально) для удалённого управления. Также возможно подключение двух вспомогательных контактов - они используются для интеграции в SCADA-системы или сигнализацию состояния.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует безопасность, надёжность и точность срабатывания. Конструкция исключает самопроизвольное включение после срабатывания. Наличие указателя расцепления и индикатора отключения снижает риск ошибочного восстановления питания при наличии неисправности. Устройство не содержит материалов, выделяющих токсичные вещества при перегреве. Применение в средах с повышенной взрывоопасностью запрещено - степень защиты IP30 не обеспечивает герметичность.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для крупных промышленных объектов с высокими токами КЗ.
• Широкий диапазон настройки защиты от перегрузки (400–500 А) позволяет точно подстроить устройство под конкретную нагрузку.
• Поддержка AC/DC - универсальное решение для современных систем, где используется постоянный ток (например, преобразователи частоты).
• Встроенная система индикации расцепления ускоряет диагностику отказов.
• Комплексная комплектация: два вспомогательных контакта, индикатор, указатель расцепления - всё необходимое для автоматизации.
• Наличие расцепителя минимального напряжения - отключает цепь при просадке напряжения ниже порогового значения, защищая оборудование от некорректной работы.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - IP30 не защищает от воды и пыли.
• Не подходит для мобильных или переносных установок - стационарная конструкция требует жёсткого крепления.
• Не применяется в цепях с током более 500 А - превышение номинала вызовет выход из строя.
• Не рекомендован для использования в экстремальных климатических условиях (температура ниже −25C или выше +40C).
• Требуется профессиональный монтаж - неправильная затяжка клемм или использование кабелей меньшего сечения может привести к перегреву.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью 300–400 кВт.
• Щитовая на входе в линию конвейеров с двигателями суммарной мощностью 250 кВт.
• Цепь питания сварочного аппарата с импульсным режимом работы и высокими пусковыми токами.
• Распределительный щит на заводе с использованием частотных преобразователей (DC-активные нагрузки).
• Система управления насосной станцией с несколькими насосами, работающими в параллель.

Практические советы

• При выборе места установки учтите доступ для осмотра и замены - устройство не является модульным, ремонт требует демонтажа.
• Проверьте сечение кабеля перед подключением - 125 мм2 максимум, но лучше выбирать 70–95 мм2 для типовых промышленных линий.
• Если нужна дистанционная коммутация - заказывайте модель с моторным приводом (опция).
• При настройке защиты от перегрузки - учитывайте реальный рабочий ток оборудования, а не его пиковую мощность.
• После каждого срабатывания проверьте состояние контактов и затяжку клемм - частые КЗ могут вызвать окисление.
• Для интеграции в АСУ ТП используйте вспомогательные контакты - они работают как нормально разомкнутые (NO) и нормально замкнутые (NC).
