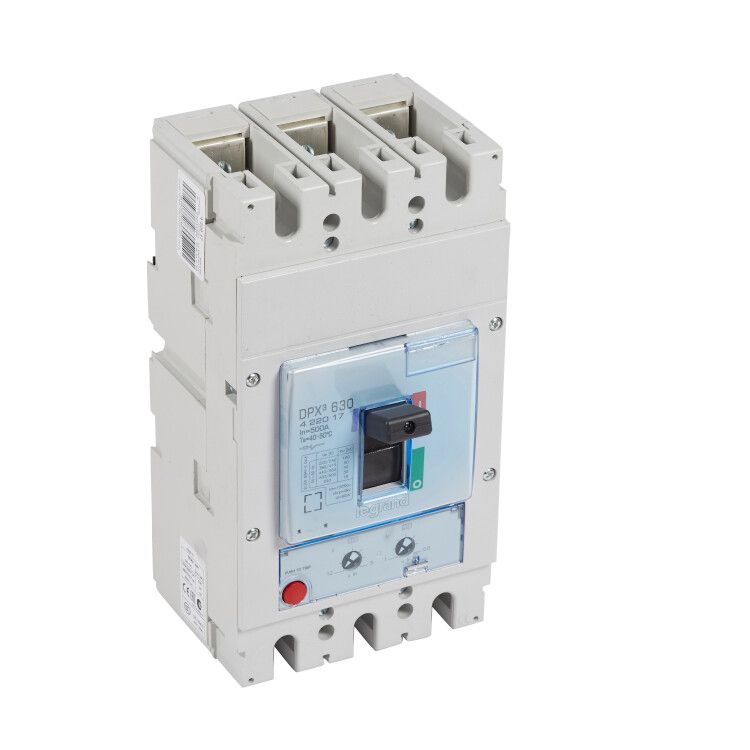

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 50 кА 400 В~ 3П 500 А | 422017 Legrand

Автоматический выключатель DPX3 630 500А 50кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель с термомагнитным расцепителем и номинальным током 500 А обеспечивает надёжную работу в сетях до 690 В переменного и постоянного тока.

Назначение и область применения

Автоматический выключатель DPX3 630 500А 50кА используется для защиты силовых цепей в промышленных объектах: распределительных щитах, питающих станки, конвейеры, насосы, компрессоры и другую тяжёлую нагрузку. Устройство защищает оборудование от повреждений из-за длительных перегрузок и аварийных токов короткого замыкания. Применяется в системах с напряжением от 220 до 690 В, как в AC, так и в DC режимах.

Технические характеристики

• Номинальный ток: 500 А - максимальный рабочий ток, который выдерживается без срабатывания.
• Число полюсов: 3 - защита всех фаз одновременно.
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания.
• Настройка защиты от перегрузки: диапазон 400–500 А - можно точно адаптировать под реальную нагрузку.
• Уставка магнитного расцепителя: 10 In (5000 А) - срабатывает при кратковременных импульсах тока выше 5000 А.
• Диапазон регулировки КЗ: 2500–5000 А - позволяет настроить чувствительность к короткому замыканию.
• Номинальное напряжение: 220–690 В - совместим с большинством промышленных сетей.
• Подключение кабеля: макс. сечение 125 мм2 - подходит для мощных медных проводников.
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли.
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе.
• Привод: ручной - управление через тумблер.
• Способ монтажа: на монтажную плату - требует жесткой фиксации на панели.
• Тип подключения: винтовой - надёжное соединение, требует правильного затягивания.
• Вспомогательные контакты: 2 шт. - для сигнализации состояния (вкл./выкл.) и удалённого управления.
• Индикация: есть указатель расцепления - видно причину отключения (перегрузка или КЗ).
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности.
• Нормативы: МЭК 60947-2 - соответствует международному стандарту для автоматических выключателей.

Совместимость и монтаж

Автоматический выключатель DPX3 630 500А 50кА монтируется исключительно на монтажную плиту - не подходит для DIN-рейки. Для установки требуется свободное место минимум 80×120 мм. Подключение выполняется винтовыми зажимами - рекомендуется использовать наконечники НШВИ для многожильных кабелей. Обязательно соблюдать момент затяжки, указанный в руководстве, чтобы избежать перегрева. Два вспомогательных контакта позволяют подключить сигналы в систему управления или контроля. Опционально возможно подключение моторного привода для дистанционного управления.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе с высокими токами. Наличие указателя расцепления и индикатора отключения снижает риск ошибок при диагностике. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - устройство следует устанавливать внутри закрытых щитов. Расцепитель минимального напряжения отключает аппарат при просадках ниже порогового уровня, защищая оборудование от некорректной работы.

Преимущества

• Точная настройка тока перегрузки (400–500 А) - возможность адаптации под конкретную нагрузку без замены аппарата.
• Высокая отключающая способность (50 кА) - подходит для мощных промышленных систем с высоким током КЗ.
• Гибкая настройка магнитного расцепления (2500–5000 А) - снижает ложные срабатывания при пусковых токах двигателей.
• Поддержка AC/DC - универсальное применение в различных типах систем.
• Встроенная индикация причины отключения - экономит время при обслуживании.
• Комплексная система защиты - включает тепловую, магнитную и минимального напряжения.

Ограничения применения

• Не предназначена для открытого монтажа - IP30 не защищает от влаги, пыли и внешних воздействий.
• Требует монтажа на плату - нельзя установить на стандартную DIN-рейку.
• Максимальный ток 500 А - не подходит для цепей свыше этой величины.
• Климатическое исполнение УХЛ4 - не рекомендовано для холодных неотапливаемых помещений или экстремальных условий.
• Отсутствие встроенной коммуникации - для интеграции в SCADA нужны внешние модули.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью до 300 кВт.
• Щит питания конвейерной линии с частотными преобразователями и тяжёлыми нагрузками.
• Централизованная защита группы сварочных аппаратов в металлообработке.
• Распределительный щит на заводе с постоянным током (например, для систем освещения или зарядки батарей).

Практические советы

• При выборе уставки защиты от перегрузки - настраивайте её на 90–95% от фактического рабочего тока оборудования, чтобы избежать ложных срабатываний.
• Проверьте посадочные габариты перед заказом - монтаж на плату требует точного соответствия отверстий.
• Для кабелей сечением более 70 мм2 используйте наконечники - это повысит надёжность соединения и снизит нагрев.
• При использовании моторного привода - убедитесь, что источник питания совместим с требованиями привода (24 В DC / 230 В AC).
• Обязательно протестируйте функцию минимального напряжения после установки - она критична для защиты чувствительного оборудования.
• При замене старого автомата - учтите, что DPX3 630 имеет большие габариты, чем аналоги на 400 А; проверьте свободное место в щите.
