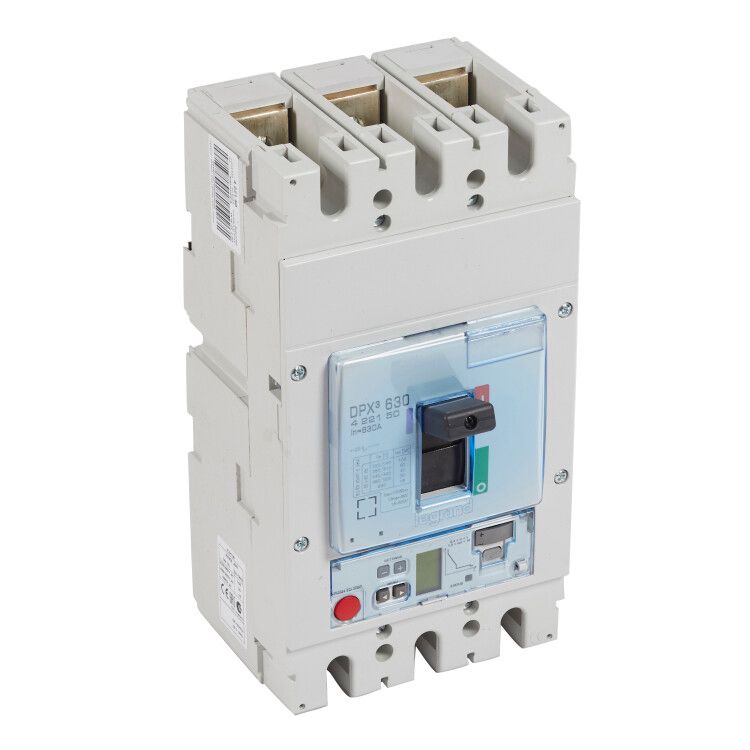

Автоматический выключатель DPX3 630 - эл. расцепитель Sg 50 кА 400 В~ 3П А | 422150 Legrand

Автоматический выключатель DPX3 630 630А 50кА с электронным расцепителем Sg от Legrand предназначен для защиты силовых цепей в промышленных объектах. Он обеспечивает надежную коммутацию и точную защиту при перегрузках и КЗ, сочетает высокую отключающую способность с гибкими настройками и соответствует международным стандартам.

Назначение и область применения

Автоматический выключатель DPX3 630 используется для защиты электрических сетей переменного тока в промышленных системах: на производствах, в распределительных щитах, у входа в крупные нагрузки - такие как двигатели, печи, компрессоры, конвейеры. Подходит для установки в помещениях с контролируемой средой, где требуется точная и адаптивная защита от аварийных режимов.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 50 кА - способен безопасно отключить сверхток до 50 тысяч ампер; важен для участков с высокой мощностью КЗ;
• Номинальное напряжение: 220–690 В AC - совместим с большинством промышленных сетей, включая 380/400 В и 690 В;
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, отличается от тепловых аналогов повышенной чувствительностью и возможностью диагностики;
• Настройка защиты от перегрузки: 252–630 А - можно задать порог выше обычного рабочего тока, чтобы избежать ложных срабатываний;
• Защита от КЗ: фиксированный порог 5000 А - срабатывает при внезапном скачке тока, исключая повреждение оборудования;
• Защита по минимальному напряжению: да - автоматически отключает цепь при проседании напряжения ниже допустимого уровня, предотвращая запуск двигателей при недостаточном питании;
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, снижает риск поражения и возгорания;
• Максимальное сечение кабеля: 125 мм2 - позволяет подключать массивные медные жилы без переходников;
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм - не предназначена для открытых площадок или сырых помещений;
• Климатическое исполнение УХЛ4: рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95%; подходит для холодных цехов, но требует герметичного шкафа;
• Количество вспомогательных контактов: 2 - позволяют передавать сигналы состояния (включен/выключен) в системы управления;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение, подходят для многожильных и одножильных кабелей;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри щита;
• Вид привода: ручной - управление осуществляется через рычаг-тумблер, без автоматического привода по умолчанию;
• Моторный привод (опционально): возможно подключение внешнего модуля для удаленного включения/отключения;
• Индикатор отключения и указатель расцепления: есть - наглядно показывают причину отключения (перегрузка, КЗ, Umin, земля);
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного распределения.

Совместимость и монтаж

DPX3 630 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа используйте только рекомендованную монтажную плату, указанную производителем - не применяйте самодельные основания. Винтовые зажимы затягиваются моментом 10 Нм - переусердствовать нельзя, чтобы не повредить контакт. Обязательно проверьте плотность соединения после первого включения. Присоединяемый кабель должен иметь сечением до 125 мм2 - более толстые жилы потребуют переходника или другого аппарата. Коммуникационные выводы (вспомогательные контакты) легко подключаются к PLC или сигнализационным цепям - они работают на 24–230 В AC/DC.

Безопасность и стандарты

Выключатель сертифицирован по МЭК 60947-2 и имеет декларацию о соответствии ЕАЭС. Защита от замыканий на землю и минимального напряжения соответствует требованиям безопасности для промышленных объектов. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при закрытом кожухе. Однако степень защиты IP30 не гарантирует защиту от брызг воды или пыли - установка должна происходить в закрытых щитах класса IP54 и выше.

Преимущества

• Электронный расцепитель Sg предоставляет широкий диапазон настроек - можно адаптировать защиту под конкретную нагрузку, минимизируя простои;
• Функция защиты от минимального напряжения предотвращает некорректный запуск оборудования при сбоях сети;
• Чёткий визуальный индикация причины отключения экономит время при диагностике;
• Поддержка моторного привода позволяет интегрировать выключатель в автоматические системы управления;
• Готовое комплектное решение с блоком защиты - не нуждается в дополнительных модулях для базовой функциональности.

Ограничения применения

• Не для наружной установки - IP30 не защищает от осадков и пыли;
• Не работает при постоянном токе DC - только для переменного тока AC;
• Не подходит для бытовых сетей 220 В с малыми токами - слишком большой номинал и сложность настройки;
• Требуется профессиональная настройка расцепителей - неверные значения могут вызвать ложные отключения или отказ защиты;
• Климатическое исполнение УХЛ4 ограничивает использование при температуре ниже −25 C - в условиях Арктики или зимних открытых площадок необходимы дополнительные меры.

Примеры использования

• Главный ввод питания на заводском участке с несколькими станками;
• Щитовая на насосной станции - защита трёхфазных насосов от перегрева и потери напряжения;
• Распределительный пункт в пищевой промышленности - там, где важно своевременно отключить оборудование при утечке тока на корпус;
• Централизованное управление группой больших двигателей с использованием моторного привода и сигналов от вспомогательных контактов.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - особенно порог перегрузки (не менее 1,2× рабочего тока нагрузки);
• Если система требует дистанционного управления - сразу заказывайте модель с готовым моторным приводом, он не является универсальным дополнением;
• Для удобства обслуживания используйте вспомогательные контакты для связи с SCADA - это позволит получать сигналы об отключении даже вне щита;
• Не забудьте про обязательную маркировку каждого автомата - особенно когда установлено несколько DPX3 630 рядом;
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - при значительных токах возможен прогрев и ослабление контакта.
