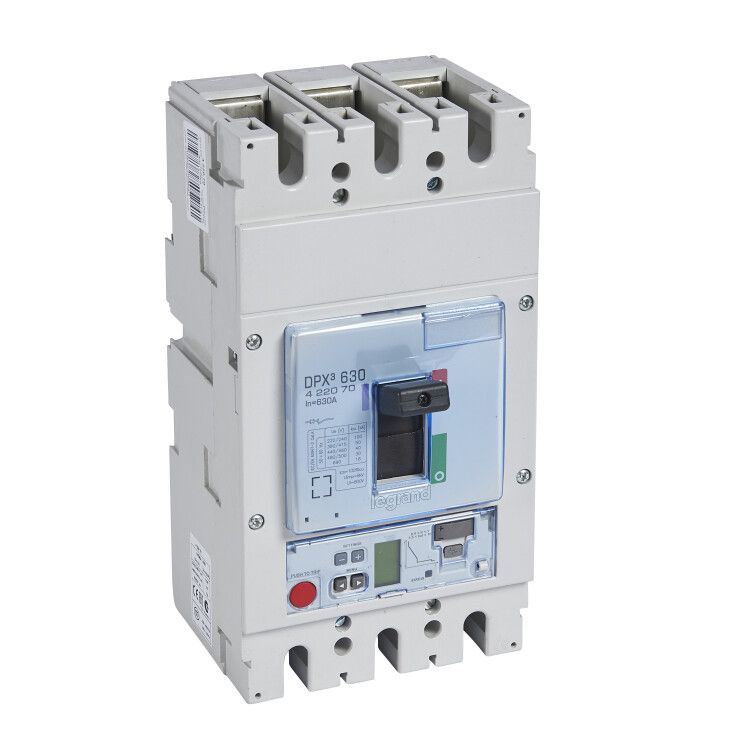

Автоматический выключатель DPX3 630 - эл. расцепитель S2 50 кА 400 В~ 3П А | 422070 Legrand

Автоматический выключатель DPX3 с электронным расцепителем S2 - надёжное устройство для защиты промышленных цепей переменного тока до 630 А. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422070 соответствует спецификации на 50 кА отключающей способности и напряжении до 690 В.

Назначение и область применения

Выключатель DPX3 предназначен для защиты электрических сетей от перегрузок и коротких замыканий в промышленных объектах. Подходит для использования в распределительных щитах, на входе в силовые агрегаты, конвейерах, насосных станциях и других системах с высокими токовыми нагрузками. Устройство работает в условиях переменного тока с напряжением от 220 до 690 В.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Номинальное напряжение: 220–690 В AC
• Диапазон настройки защиты от перегрузки: 252–630 А
• Ток срабатывания при КЗ: фиксированный уровень 5000 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Максимальное сечение кабеля: 125 мм2
• Подключение: винтовое
• Способ монтажа: на монтажную плату (фиксация болтами)
• Управление: ручной тумблер
• Вспомогательные контакты: 2 шт. (для сигнализации состояния)
• Индикатор отключения: есть
• Указатель расцепления: да (визуальное определение причины отключения)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенная влажность)
• Нормативный документ: МЭК 60947-2

Совместимость и монтаж

Выключатель DPX3 устанавливается исключительно на монтажную плиту с помощью болтов - не поддерживает DIN-рейку. Для подключения используются винтовые зажимы, рассчитанные на кабель до 125 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве производителя, чтобы избежать перегрева контактов. Устройство совместимо с опциональным моторным приводом для дистанционного управления. Два вспомогательных контакта позволяют передавать сигналы в системы автоматизации (например, состояние “замкнут”/“разъединён”).

Безопасность и стандарты

Выключатель DPX3 соответствует стандарту МЭК 60947-2, что гарантирует безопасность и предсказуемость работы в промышленных условиях. Электронный расцепитель обеспечивает более точную и быструю реакцию на аварийные режимы по сравнению с тепловыми аналогами. Наличие указателя расцепления и индикатора отключения позволяет оперативно диагностировать причину срабатывания - перегрузка или КЗ. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после провала.

Преимущества

• Электронный расцепитель S2 позволяет точно настраивать пороги срабатывания по току - от 252 А до 630 А - без замены модулей.
• Фиксированная отключающая способность при КЗ (5000 А) обеспечивает согласованную работу с другими аппаратами в сети.
• Встроенные вспомогательные контакты и индикаторы снижают время диагностики отказов.
• Конструкция в литом корпусе повышает механическую прочность и долговечность.
• Поддержка моторного привода позволяет интегрировать выключатель в системы автоматического управления.

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует жесткой фиксации на монтажной плате.
• Степень защиты IP30 не защищает от брызг и пыли в открытой среде - использовать только внутри закрытых щитов.
• Нельзя применять в цепях постоянного тока - только переменный (AC).
• Максимальный ток 630 А - не подходит для систем выше этого значения даже временно.
• Климатическое исполнение УХЛ4 не допускает эксплуатацию при температурах ниже −25 C или в условиях постоянной конденсации влаги.

Примеры использования

• Главный ввод в промышленном цехе с мощными станками (ток 500–600 А).
• Щитовая на насосной станции с частотниками и двигателями большой мощности.
• Распределительный пункт на заводе с конвейерной линией и сварочными оборудованием.
• Система бесперебойного питания с генератором, где требуется защита от просадок напряжения.

Практические советы

• При выборе места установки учтите свободное пространство вокруг аппарата - необходима вентиляция для отвода тепла при длительной работе на пределе.
• Проверьте сечение кабеля перед подключением: использование проводника больше 125 мм2 недопустимо - риск перегрева и выхода из строя.
• Настройте расцепитель в соответствии с реальной нагрузкой цепи - не используйте максимальный порог 630 А, если нагрузка составляет 400 А.
• При использовании моторного привода убедитесь, что система управления имеет обратную связь по положению контактов через вспомогательные контакты.
• Регулярно проверяйте указатель расцепления - он показывает, была ли причина отключения перегрузкой или КЗ, что влияет на дальнейшие действия.
