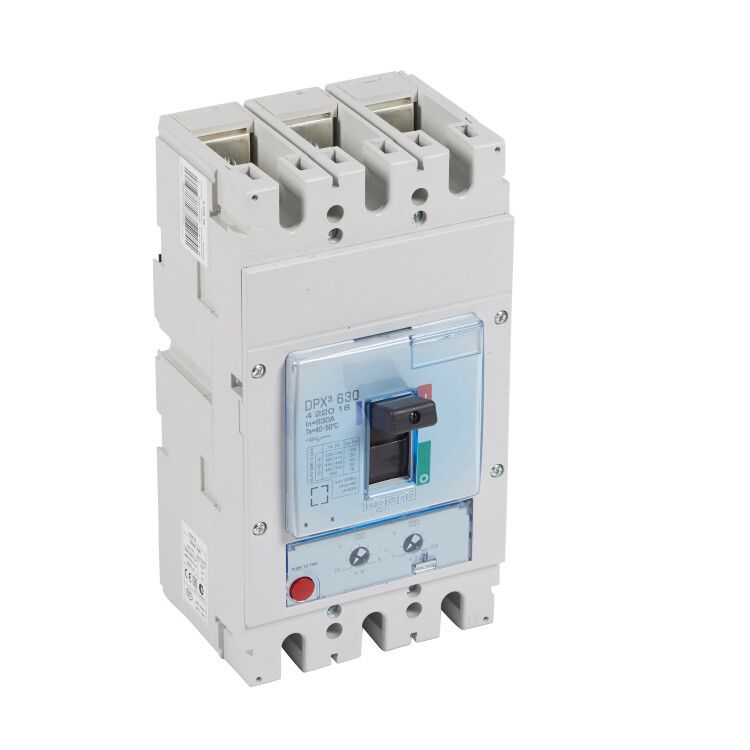

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 50 кА 400 В~ 3П А | 422018 Legrand

Автоматический выключатель DPX3 630 - это трёхполюсный выключатель в литом корпусе с термомагнитным расцепителем, предназначенный для защиты промышленных цепей переменного и постоянного тока. Бренд Legrand обеспечивает надёжную работу этого оборудования в сложных условиях, а артикул 422018 позволяет точно идентифицировать модель при закупках и обслуживании.

Назначение и область применения

Автоматический выключатель DPX3 630 защищает электроустановки от перегрузок и коротких замыканий. Применяется в промышленных системах: распределительных щитах, питании двигателей, конвейеров, сварочного оборудования и других мощных нагрузок. Подходит для стационарной установки в шкафах и панелях, где требуется высокая коммутационная способность и точная настройка защиты.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защита всех фаз одновременно.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение: 220–690 В ~ / DC - работает как в сетях переменного, так и постоянного тока.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и магнитной от КЗ.
• Настройка защиты от перегрузки: 504–630 А - можно регулировать порог срабатывания в этом диапазоне.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (6300 А).
• Диапазон срабатывания без задержки: 3150–6300 А - быстрое отключение при аварийном токе.
• Максимальное сечение кабеля: 125 мм2 - поддерживает крупные проводники.
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды.
• Количество вспомогательных контактов: 2 - для сигнализации состояния (вкл./выкл.) и удалённого управления.
• Управление: ручной привод с тумблером - удобное механическое включение/отключение.
• Подключение: винтовое - надёжное соединение с кабелями.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели.

Совместимость и монтаж

Выключатель DPX3 630 предназначен для монтажа на монтажную плату - устанавливается в специальные направляющие DIN-рейки или крепится через отверстия в панели. Для подключения используются винтовые зажимы, совместимые с кабелями до 125 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве производителя. Возможна установка моторного привода (опционально) для дистанционного управления. Также предусмотрена возможность установки индикатора отключения и указателя причины расцепления - повышает удобство диагностики.

Безопасность и стандарты

Автоматический выключатель DPX3 630 соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и взаимозаменяемости. Наличие расцепителя минимального напряжения предотвращает самопроизвольное включение при восстановлении питания после аварии. Индикация расцепления и наличие вспомогательных контактов позволяют интегрировать устройство в системы контроля и автоматизации.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Гибкая настройка защиты - можно адаптировать пороги срабатывания под конкретную нагрузку.
• Поддержка AC/DC - универсальное применение в различных типах систем.
• Наличие расцепителя минимального напряжения - исключает опасное самовключение.
• Чёткая индикация причин расцепления - снижает время ремонта и простоев.
• Комплексная комплектация - встроенные вспомогательные контакты и возможность модульного расширения.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 требует размещения внутри закрытого шкафа.
• Не рекомендован для частых операций включения/отключения - предназначен для защиты, а не для частой коммутации.
• Требуется точная настройка - некорректная установка тока срабатывания может привести к ложным срабатываниям или отказу защиты.
• Не подходит для мобильных или внешних установок из-за отсутствия защиты от влаги и пыли выше IP30.

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями.
• Щитовая распределения энергии на заводе с несколькими линиями 400 В.
• Система питания сварочных аппаратов с высокими импульсными токами.
• Цепи постоянного тока в системах UPS или преобразователях частоты.

Практические советы

• При выборе уставки защиты от перегрузки учитывайте реальный рабочий ток нагрузки - он должен быть ниже верхнего предела настройки (630 А), но выше нижнего (504 А) для стабильной работы.
• Проверьте посадочные размеры перед монтажом - выключатель DPX3 630 имеет жестко заданную геометрию, совместимую только с сериями DPX3.
• Для систем с частыми колебаниями напряжения обязательно используйте функцию расцепителя минимального напряжения.
• При использовании вспомогательных контактов убедитесь, что они подключены к контроллеру или сигнализации правильно - контактные группы должны соответствовать типу (НО/НЗ).
• Не забудьте про обязательную проверку момента затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход из строя.
