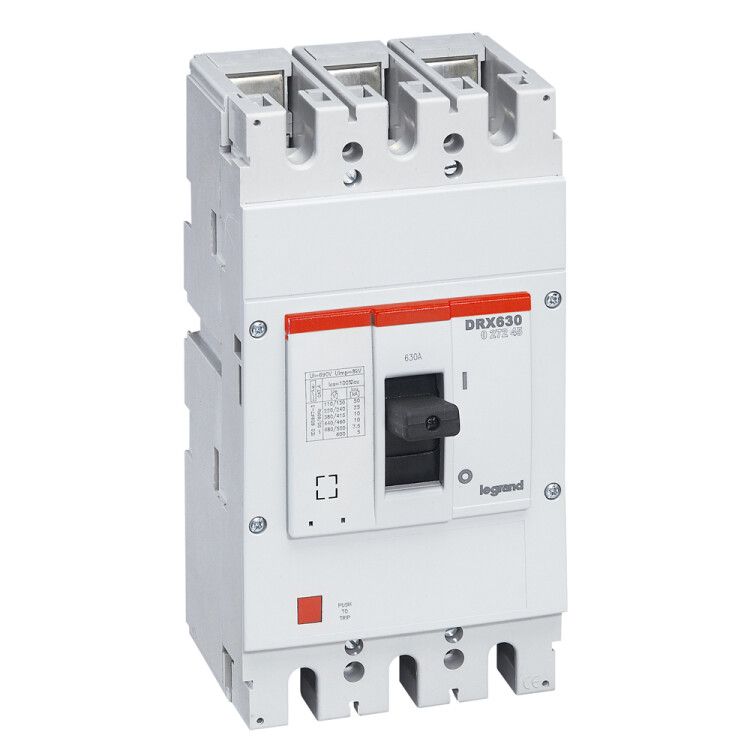

Выключатель автоматический DRX630 термомагнитный 630A 3П 50кА в литом корпусе - 027245 Legrand

Автоматический выключатель DRX630 от Legrand - это надёжное термомагнитное устройство на 630 А, предназначенное для защиты электрических цепей в промышленных и коммерческих объектах. Модель обеспечивает высокую отключающую способность 50 кА, совместима с DIN-рейкой и имеет простой ручной привод. Артикулы 027245 и 27245 соответствуют серийной линейке DRX.

Назначение и область применения

Выключатель DRX630 защищает силовые цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных предприятий, заводских линий, крупных торговых центров и других объектов с высокими нагрузками. Устройство применяется там, где требуется стабильная защита при токах до 630 А и напряжении до 415 В переменного тока.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита трёхфазной сети
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазных систем
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания
• Диапазон настройки перегрузки: 630 А - фиксированная уставка, не регулируемая
• Диапазон регулировки КЗ: 6300 А - порог срабатывания при коротком замыкании установлен на 10×I_n
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Защита по минимальному напряжению: да - отключение при снижении напряжения ниже допустимого уровня
• Вид привода: ручной - управление через рычаг, без автоматического привода
• Тип подключения: винтовое - клеммы для медных проводов с зажимом
• Индикатор отключения: да - визуальное определение положения (ON/OFF)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Конструкция: стационарная - не предусматривает выдвижения для обслуживания
• Монтаж: на DIN-рейку - совместим со стандартной рейкой шириной 35 мм
• Комплектное устройство: да - в комплекте все необходимые элементы для работы
• Количество переключающих контактов: 1 - один набор контактных групп на три полюса

Совместимость и монтаж

DRX630 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - подходят одножильные и многожильные провода сечением, соответствующим нормам для 630 А. Устройство не требует специальных инструментов, но монтаж должен выполняться с соблюдением моментов затяжки, указанных в документации производителя. Поскольку конструкция стационарная, демонтаж возможен только после отключения питания и снятия всех подключений. Учитывайте габариты устройства при проектировании шкафа - он занимает значительное место из-за высокого номинала.

Безопасность и стандарты

Выключатель соответствует международным требованиям к автоматическим выключателям класса B (по IEC/EN 60947-2). Защита по минимальному напряжению повышает безопасность при аварийном проседании сети. IP30 не обеспечивает защиту от влаги - не используется во влажных помещениях без дополнительной герметизации корпуса щита. Индикация состояния и причины отключения позволяет оперативно диагностировать проблему без вскрытия аппарата.

Преимущества

• Фиксированные уставки исключают случайную настройку - идеально для стабильных нагрузок
• Высокая отключающая способность 50 кА - подходит для сетей с большими потенциальными токами КЗ
• Указатель расцепления ускоряет поиск неисправности
• Поддержка защиты по минимальному напряжению - предотвращает запуск оборудования при недостаточном питании
• Совместимость с другими изделиями серии DRX - возможность унифицировать парк аппаратов

Ограничения применения

• Не предназначен для частого включения/выключения - рассчитан на длительную работу, а не на коммутирование
• IP30 - нельзя использовать вне закрытых щитов, особенно в условиях пыли, влаги или брызг
• Фиксированная уставка перегрузки - невозможно адаптировать под меньшие токи; для нагрузок менее 630 А лучше выбрать модель с более низким номиналом
• Стационарная конструкция - невозможен быстрый сервисный доступ без полного демонтажа
• Не поддерживает модульные дополнения (например, AUX, SHUNT) в базовой версии - необходимо проверять наличие таких опций отдельно

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха
• Защита главного питания конвейерной линии с несколькими двигателями
• Щитовая защита на входе в торговую площадь с мощной светотехникой и HVAC
• Питание больших насосных станций или компрессоров

Практические советы

• Перед установкой проверьте фактический ток нагрузки - если он постоянно меньше 500 А, выбирайте выключатель на 400–500 А, чтобы повысить точность защиты
• Обязательно используйте кабели с достаточным сечением (минимум 185–240 мм2 для меди) - малое сечение вызовет нагрев и ложные срабатывания
• При сборке щита оставляйте свободное пространство вокруг DRX630 - устройство греется при работе, нужна вентиляция
• Для условий повышенной пыли или влажности устанавливайте DRX630 внутри щита с степенью защиты IP54 или выше
• При замене старого автомата сверьте не только ток, но и тип расцепителя - DRX630 не заменит выключатель с регулируемыми уставками
