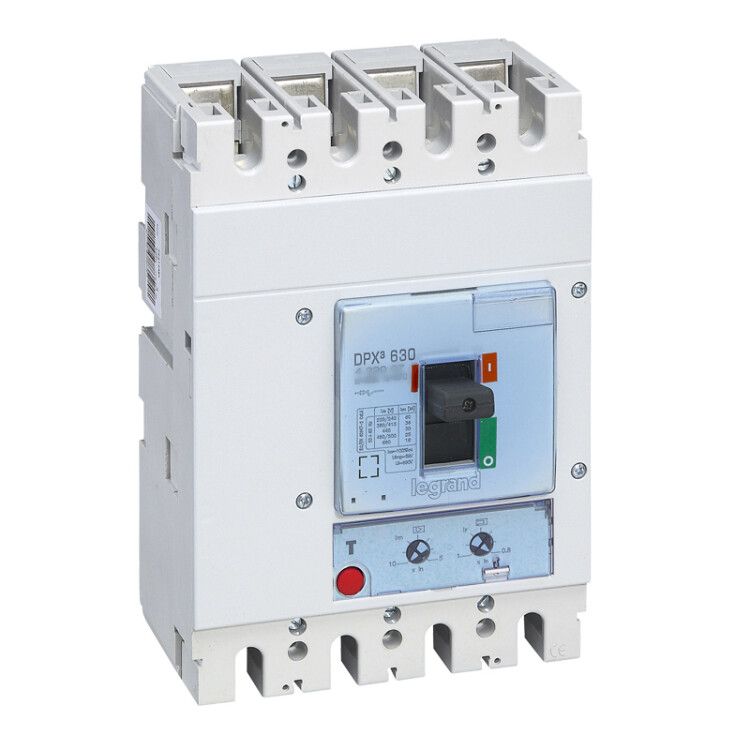

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 4П А | 422037 Legrand

Автоматический выключатель DPX3 630 630А 70кА 400В~ термомагнитный расцепитель - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Произведённый Legrand, он предназначен для стационарной установки на монтажную плату и обеспечивает безопасную работу оборудования при напряжении до 690 В переменного тока.

Назначение и область применения

Автоматический выключатель DPX3 630 630А 70кА 400В~ термомагнитный расцепитель используется для защиты силовых цепей в промышленных объектах: на производственных линиях, в распределительных щитах, у крупных двигателей и преобразователей частоты. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Подходит для систем с напряжением от 220 до 690 В переменного и постоянного тока.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 4 - позволяет коммутировать все фазы и ноль одновременно.
• Отключающая способность: 70 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ.
• Номинальное напряжение: 220–690 В AC/DC - совместим с большинством промышленных сетей.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную - от КЗ.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе 6300 А (без задержки).
• Диапазон настройки тепловой защиты: 504–630 А - можно точно адаптировать под нагрузку.
• Диапазон регулировки КЗ: 3150–6300 А - гибкая настройка чувствительности к аварийному току.
• Подключение кабеля: до 125 мм2 - поддерживает мощные проводники.
• Степень защиты: IP30 - защита от доступа инструментов и твердых частиц, но не от воды.
• Вспомогательные контакты: 2 шт. - для сигнализации состояния (включен/отключен).
• Управление: ручной привод с тумблером - удобное механическое управление.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности.
• Нормативы: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель DPX3 630 630А 70кА 400В~ термомагнитный расцепитель монтируется на монтажную плиту с помощью винтового соединения. Для установки требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Конструкция стационарная - не предназначена для выдвижения или быстрого демонтажа. Подключение кабелей до 125 мм2 требует точного затягивания винтов с соблюдением момента - избыточное усилие повредит контактные поверхности. Доступны опциональные комплектующие: моторный привод для дистанционного управления и индикатор отключения для визуального контроля положения.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует предсказуемое поведение при авариях. Наличие указателя расцепления и двух вспомогательных контактов позволяет оперативно диагностировать причину отключения. Защита IP30 исключает случайный доступ к токоведущим частям инструментами, но не защищает от брызг и пыли - установка должна происходить внутри закрытых щитов. Расцепитель минимального напряжения отключает аппарат при снижении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании.

Преимущества

• Широкий диапазон настройки тепловой защиты (504–630 А) позволяет точно подстроить защиту под реальную нагрузку.
• Высокая отключающая способность (70 кА) делает его подходящим для зон с высокой короткозамкнутой мощностью.
• Поддержка переменного и постоянного тока расширяет возможности применения - от промышленных сетей до систем с выпрямителями.
• Встроенная защита от недопустимо низкого напряжения предотвращает некорректную работу оборудования.
• Готовые вспомогательные контакты и возможность установки индикатора упрощают интеграцию в системы автоматизации.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли.
• Требуется жесткий монтаж на металлическую плату; не подходит для DIN-рейки.
• Нельзя использовать в средах с агрессивными химическими веществами или взрывоопасной атмосферой - не имеет соответствующего сертификата.
• При работе с постоянным током необходимо проверить соответствие номинала - некоторые модели имеют сниженную отключающую способность при DC.
• Не рекомендован для частого ручного включения/выключения - рассчитан на редкие операции, а не на частое коммутирование.

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 400 кВт.
• Щит питания группы асинхронных двигателей на конвейере.
• Распределительный щит с преобразователями частоты, где важна защита от просадок напряжения.
• Системы с источниками бесперебойного питания (ИБП), работающими на постоянном токе после выпрямителей.

Практические советы

• При настройке тепловой защиты выбирайте уставку ближе к фактической рабочей нагрузке, но не выше 630 А - это продлит срок службы выключателя.
• Обязательно используйте вспомогательные контакты для передачи сигнала “отключено” в систему SCADA или HMI.
• Проверьте момент затяжки винтов подключения - сверьтесь с руководством Legrand, чтобы избежать перегрева контактов.
• Если нужна дистанционная коммутация - заказывайте модель с моторным приводом сразу, так как модификация после установки невозможна.
• При использовании в системах с высокой долей гармоник - убедитесь, что другие элементы сети (например, конденсаторы) не вызывают ложных срабатываний.
