Выключатель автоматический трехполюсный DX3 63А C 25кА (4,5 мод) | 409787 Legrand

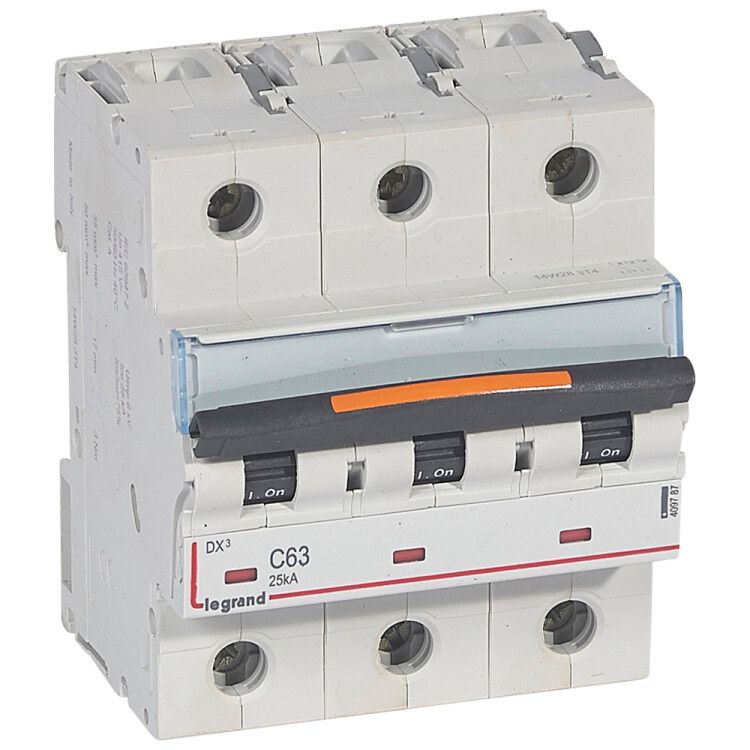

Автоматический выключатель Legrand DX3 409787 - трёхполюсный коммутационный аппарат на 63 А, предназначенный для защиты и управления электрическими цепями в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, имеет высокую отключающую способность 25 кА и соответствует требованиям международного стандарта МЭК 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 409787 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты двигателей, силовых щитов, конвейеров, станков и другого оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное включение, отключение и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 25 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, насосы, освещение;
• Сечение проводника: 1,5–50 мм2 - допустимый диапазон площади поперечного сечения подключаемых проводов;
• Номинальное напряжение изоляции: 500 В - уровень изоляционной прочности устройства;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но без защиты от воды;
• Количество модулей: 4,5 - занимает 4,5 стандартных модуля на DIN-рейке (стандарт 17,5 мм на модуль);
• Рабочая температура: от –25 до +70 C - работает в широком температурном диапазоне;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира;
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред;
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения;
• Класс токоограничения: 63 - скорость отключения при КЗ соответствует классу 63 (быстродействующий тип);
• Степень загрязнения: 3 - рассчитан на работу в условиях повышенной запылённости;
• Категория перенапряжения: 0 - не предназначен для защиты от перенапряжений (не заменяет УЗИП).

Совместимость и монтаж

Выключатель Legrand DX3 409787 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, нужно слегка оттянуть защёлку отверткой через специальное углубление. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать наконечники для многожильных проводов. Глубина монтажа составляет 47 мм - учтите свободное место в шкафу. Устройство совместимо со всеми аксессуарами серии DX3: дополнительными контактами, блокировками, сигнализаторами положения.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409787 соответствует стандарту МЭК 60947-2, что гарантирует соответствие международным требованиям безопасности, надёжности и тестирования. Конструкция обеспечивает электрическую изоляцию и предотвращает случайное прикосновение к токоведущим частям. Отключение происходит благодаря двойному расцепителю: тепловому (при длительной перегрузке) и магнитному (при коротком замыкании). Устройство не содержит опасных материалов и соответствует директивам RoHS.

Преимущества

• Высокая отключающая способность (25 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Надёжная система расцепления - сочетание теплового и магнитного механизмов повышает точность срабатывания;
• Широкий диапазон сечений проводов (1,5–50 мм2) - удобно для подключения как маломощных, так и мощных линий;
• Фиксация на DIN-рейке с возможностью быстрого демонтажа - снижает время обслуживания;
• Поддержка дополнительных аксессуаров - можно расширить функциональность без замены основного аппарата;
• Устойчивость к температурным колебаниям - работает в суровых условиях промышленных помещений.

Ограничения применения

• Не предназначен для защиты от утечек тока - требует установки отдельного УЗО при наличии людей в зоне поражения;
• Степень защиты IP20 исключает использование во влажных, открытых или пылевых местах без дополнительной защиты шкафа;
• Категория перенапряжения 0 - не защищает от грозовых импульсов; требуется внешняя защита (УЗИП);
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры или сварочные аппараты) - лучше выбрать “D”;
• Не следует применять в качестве главного рубильника - он не предназначен для частого ручного включения/выключения под нагрузкой.

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на производстве;
• Распределительный щит станочного участка с несколькими потребителями;
• Щитовая автоматики на конвейере с контролируемыми пусками;
• Центральный автомат в распределительном шкафу промышленного объекта;
• Комплексная защита группы светильников и вентиляторов в цеху.

Практические советы

• При подборе автомата убедитесь, что расчетный ток нагрузки не превышает 63 А - выбирайте запас 10–20%;
• Для многожильных проводов используйте наконечники - это повысит надёжность контакта и предотвратит перегрев;
• Проверьте глубину монтажа (47 мм) перед сборкой шкафа - недостаточно места может помешать закрыванию дверцы;
• Если планируете часто менять оборудование, предусмотрите возможность установки дополнительных контактов для сигнализации состояния;
• Не путайте характеристику “C” с “B” или “D”: “C” идеально для смешанных нагрузок, “D” - для тяжёлых пусков, “B” - для чувствительной электроники;
• Регулярно проверяйте состояние контактов и степень затяжки винтов - особенно после первых нескольких месяцев работы.
