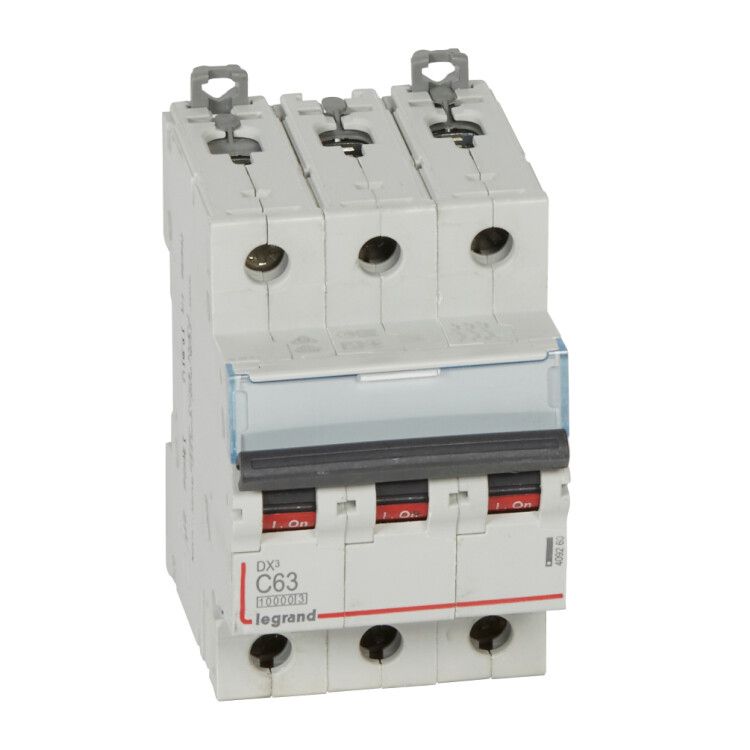

Выключатель автоматический модульный 3п C 63А 16кА DX3 10000 3мод. 400В Leg 409260 Legrand

Автоматический выключатель Legrand DX3 409260 - трёхполюсный коммутационный аппарат на 63 А с характеристикой C и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку и обеспечивает надёжную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель Legrand DX3 409260 используется для защиты электрических цепей в промышленных объектах. Он предназначен для безопасного включения, отключения и аварийного отключения нагрузки при перегрузках и коротких замыканиях. Подходит для защиты силовых цепей оборудования: станков, насосов, конвейеров, систем вентиляции и других устройств, работающих от сети 400 В.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Отключающая способность: 16 кА (при 400 В)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Род тока: переменный (AC), частота 50–60 Гц
• Ширина: 3 модуля (стандартная ширина для DIN-рейки)
• Сечение подключаемых проводов: 1,5 – 35 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +70C, допустима повышенная влажность
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Глубина монтажа: 44 мм
• Нормативы: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 409260 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в паз рейки - фиксация происходит с помощью пластиковой защёлки на нижней части корпуса. Чтобы снять устройство, отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам - зажимы рассчитаны на провода сечением от 1,5 до 35 мм2. Не требует дополнительной фиксации. Совместим со всеми элементами серии DX3: дополнительными контактами, расцепителями и крышками.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409260 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. Устройство имеет сертификаты на применение в промышленных условиях и прошло проверку на ударопрочность, термостойкость и долговечность контактов.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Характеристика C - оптимальна для двигателей и другого оборудования с пусковыми токами
• Надёжная фиксация на DIN-рейке - удобный монтаж и демонтаж без инструментов
• Широкий диапазон рабочих температур (-25…+70 C) - подходит для неотапливаемых помещений
• Поддержка проводов до 35 мм2 - совместим с крупными медными жилами
• Серия DX3 - унифицированная система, позволяющая легко заменять и расширять щит

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для постоянной работы при температурах ниже -25 C или выше +70 C
• Не подходит для цепей постоянного тока - только переменный ток AC
• Не применяется в помещениях с уровнем загрязнения выше 2 (например, с металлической пылью, маслом, влагой)
• Категория перенапряжения 0 - не предназначен для защиты от скачков напряжения свыше 4 кВ; требуется дополнительная защита (арестеры, фильтры)

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере
• Отключение питания группы станков в цехе
• Распределительный щит на производстве с несколькими линиями 400 В
• Щитовая в неотапливаемом ангаре с сезонными перепадами температур

Практические советы

• Выбирая автомат Legrand DX3 409260, убедитесь, что сечение кабеля соответствует заявленному диапазону (1,5–35 мм2). Перегрузка клеммы может вызвать нагрев и выход из строя.
• При сборке щита используйте только DIN-рейку стандарта TS35 - другие типы не обеспечивают плотного защелкивания.
• Для обслуживания всегда отключайте питание перед работой - даже при выключенном положении рычага возможен контакт с фазой на входе.
• Если в вашей сети часто возникают ложные срабатывания - проверьте пусковые токи оборудования. Характеристика C может не подходить для очень больших пусковых токов (например, у тяжёлых компрессоров); тогда лучше выбрать D.
• Не закручивайте винты клемм слишком сильно - это может повредить изоляцию провода или саму клемму.
