Выключатель автоматический двухполюсный DX3 10A C 36кА (3 мод) | 410007 Legrand

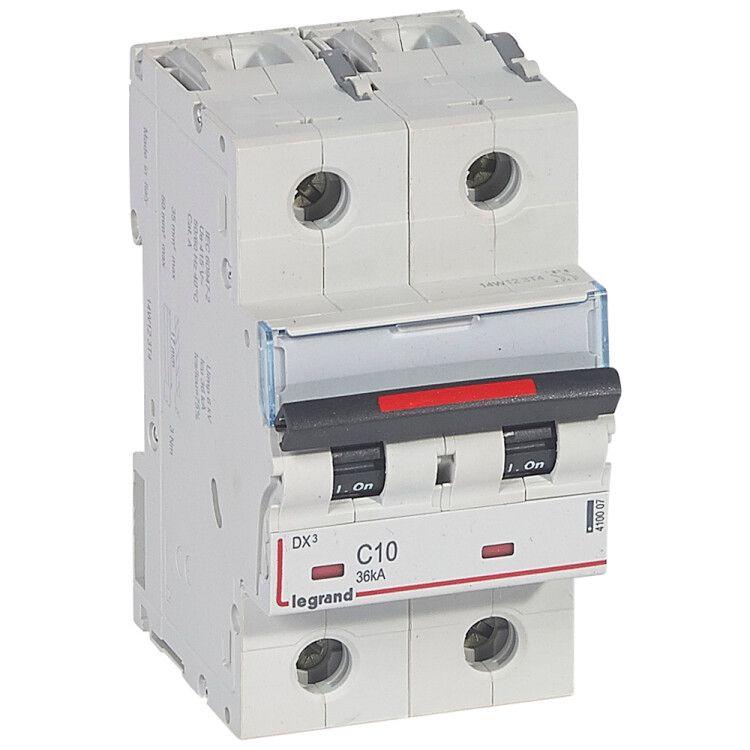

Автоматический выключатель Legrand DX3 с артикулом 410007 - двухполюсный коммутационный аппарат на 10 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям международного стандарта МЭК 60947-2.

Назначение и область применения

Выключатель автоматический DX3 используется для безопасной коммутации и защиты электрических цепей в условиях промышленного оборудования. Он предотвращает повреждение кабелей, двигателей, станков и других устройств при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в щитовых помещениях, на производственных линиях, в системах управления и распределения электроэнергии до 400 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трехфазных систем с заземлением
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 36 кА - способность безопасно отключить ток короткого замыкания до 36 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры
• Способ монтажа: DIN-рейка - установка на стандартную рейку шириной 35 мм
• Ширина: 3 модуля - занимает три ячейки на DIN-рейке (каждый модуль = 17,5 мм)
• Сечение проводника: 1,5–50 мм2 - поддерживает подключение медных проводов любого сечения в этом диапазоне
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли
• Рабочая температура: от –25 C до +70 C - допустимый диапазон для эксплуатации в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренном и холодном климате с повышенной влажностью
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию при напряжении до этого значения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - выдерживает кратковременные скачки напряжения до 6000 В
• Класс токоограничения: 10 - быстро ограничивает ток КЗ, снижая термические и электромагнитные воздействия на оборудование
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира
• Степень загрязнения: 3 - предназначен для помещений с умеренным уровнем пыли и проводящего загрязнения
• Категория перенапряжения: 0 - не предназначен для защиты от грозовых перенапряжений
• Глубина монтажа: 47 мм - минимальное расстояние от лицевой панели шкафа до задней стенки

Совместимость и монтаж

Выключатель автоматический DX3 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защелка на задней части корпуса: чтобы закрепить, просто вставьте устройство в рейку и нажмите до характерного щелчка. Для демонтажа - отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекосов. Максимальное сечение - 50 мм2, что позволяет использовать как тонкие контрольные жилы, так и мощные силовые кабели. Устройство совместимо со всеми типами клеммных колодок и дополнительными модулями Legrand, поддерживающими форм-фактор 3 модуля.

Безопасность и стандарты

Выключатель автоматический 410007 сертифицирован по стандарту МЭК 60947-2, что подтверждает соответствие международным требованиям к безопасности, долговечности и точности срабатывания. Класс токоограничения 10 обеспечивает быстрое подавление токов КЗ, снижая риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном положении, даже при открытой крышке шкафа благодаря IP20. Напряжение изоляции 500 В и импульсная прочность 6 кВ обеспечивают надежную работу в условиях возможных перенапряжений.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для промышленных объектов с большой мощностью
• Характеристика “C” - идеально для оборудования с пусковыми токами, таких как электродвигатели
• Удобная защелка для быстрого монтажа и обслуживания
• Поддержка широкого диапазона сечений проводов - универсальность при подключении
• Работа при низких температурах (до –25 C) - возможность установки в неотапливаемых помещениях
• Совместимость с экосистемой Legrand - можно комбинировать с другими элементами серии DX3

Ограничения применения

• Не предназначен для защиты от грозовых перенапряжений - требуется дополнительная защита (молниезащита)
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительного кожуха
• Категория перенапряжения 0 - не рекомендован для прямого подключения к источникам с высоким потенциалом перенапряжения (например, к входу питания от ЛЭП)
• Только переменный ток - не работает в цепях постоянного тока
• Не имеет функции дистанционного управления - управление только вручную через рычаг

Примеры использования

• Защита электродвигателей на конвейере (пусковой ток до 8×Iн)
• Щитовая распределительная станция на заводе с напряжением 400 В
• Контроль питания насосной группы в системе водоснабжения
• Автоматическая защита освещения и розеток в производственном цехе
• Распределительный щит в логистическом комплексе с несколькими потребителями

Практические советы

• Выбирая автоматический выключатель DX3, проверьте, что расчетный ток нагрузки не превышает 10 А - иначе будет частое срабатывание
• При подключении многожильных проводов используйте наконечники - это повысит надежность контакта
• Не забудьте про посадочный размер: глубина монтажа 47 мм требует минимум 50 мм свободного места внутри шкафа
• Для группового управления можно сочетать с блокировками и сигнализаторами, совместимыми с серией DX3
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях запыленности
• Если нужна защита от перенапряжений - обязательно установите отдельный УЗИП перед этим выключателем
