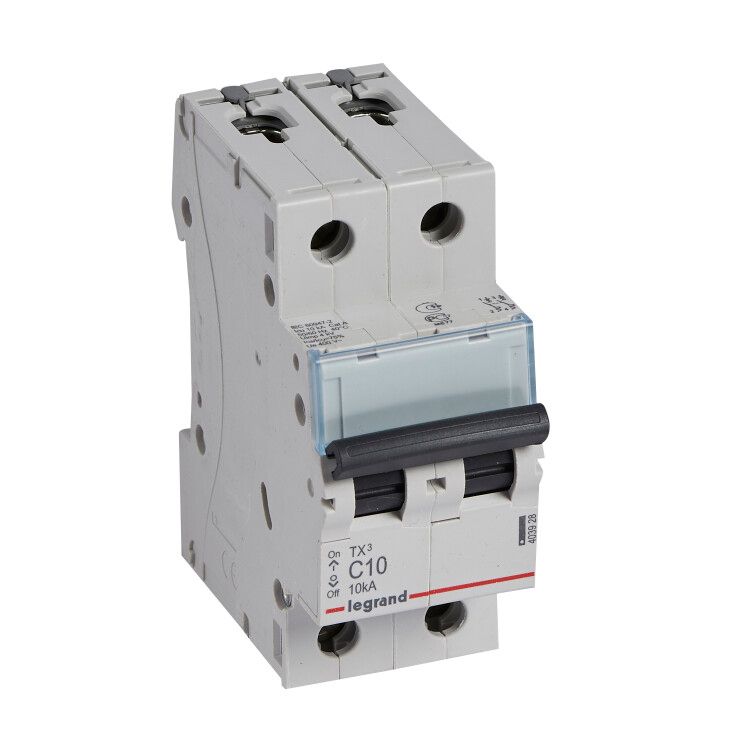

Выключатель автоматический модульный 2п C 10А 10кА TX3 6000 2мод. 230/400В Leg 403928 Legrand

Автоматический выключатель Legrand TX3 403928 - двухполюсный коммутационный аппарат с номинальным током 10 А и характеристикой срабатывания C, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и рассчитано на работу в условиях переменного тока с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 403928 используется для защиты электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты групповых линий освещения, розеток, бытовых приборов и маломощных электродвигателей. Применяется в системах с частотой 50 Гц и напряжением 230/400 В.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, бытовые приборы)
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Род тока: переменный (AC), 50 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +70C, допустимо использование в неотапливаемых помещениях
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Максимальное сечение кабеля: 35 мм2
• Нормативы: соответствует МЭК 60898-1 / МЭК 60947-2
• Степень загрязнения: 2 - допустимо применение в обычных сухих помещениях без значительной запыленности
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 403928 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой - для демонтажа оттяните защелку отверткой через специальное отверстие. Клеммы предназначены для зажима однопроволочных медных проводов сечением от 0,5 до 35 мм2. Не рекомендуется использовать многожильные провода без наконечников. Оба полюса имеют одинаковые клеммы - подключение выполняется последовательно: вход - сверху, выход - снизу. Устройство совместимо с другими элементами серии TX3: дифференциальными автоматами, рубильниками и дополнительными аксессуарами.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 403928 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое отключение при КЗ, что снижает риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом щитке благодаря степени защиты IP20. Изделие прошло проверку на импульсную прочность (4 кВ) и термическую стойкость.

Преимущества

• Надежное двойное расцепление: тепловое - при длительной перегрузке, магнитное - при коротком замыкании
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и замена
• Широкий диапазон рабочих температур - подходит для холодных помещений (гаражи, подвалы)
• Поддержка больших сечений кабеля (до 35 мм2) - возможность подключения мощных потребителей
• Совместимость с сериями Legrand TX3 - легкая замена и расширение системы защиты

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не подходит для защиты мощных промышленных двигателей с высокими пусковыми токами - для них требуется характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийного отключения, а не для регулярного управления

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительной сети в квартире
• Щитовая защита для стиральных машин, бойлеров, микроволновок
• Комплексная защита в этажных щитах многоэтажек
• Дополнение в щитке с УЗО - как второй этап защиты после устройства дифференциального тока

Практические советы

• Выбирая автомат Legrand TX3 403928, убедитесь, что суммарная мощность подключенных приборов не превышает 2,2–2,5 кВт (при 230 В) - это соответствует 10 А
• При подключении кабеля используйте наконечники для многожильных проводов - они предотвратят ослабление контакта
• Не затягивайте клеммы слишком сильно - это может повредить пластик или деформировать контакт
• Проверьте соответствие ширины щита: два модуля занимают 36 мм, учтите свободное место для соседних устройств
• Если планируете установку в неотапливаемом помещении - убедитесь, что температура не опускается ниже -25 C
• Для комплексной защиты параллельно с этим автоматом можно установить УЗО - тогда получится полноценная система против поражения током и пожара
