Автоматический выключатель TX 6000 - 10 кА тип характеристики C 2П 230/400 В~ 20 А 2 модуля 403931 Legrand

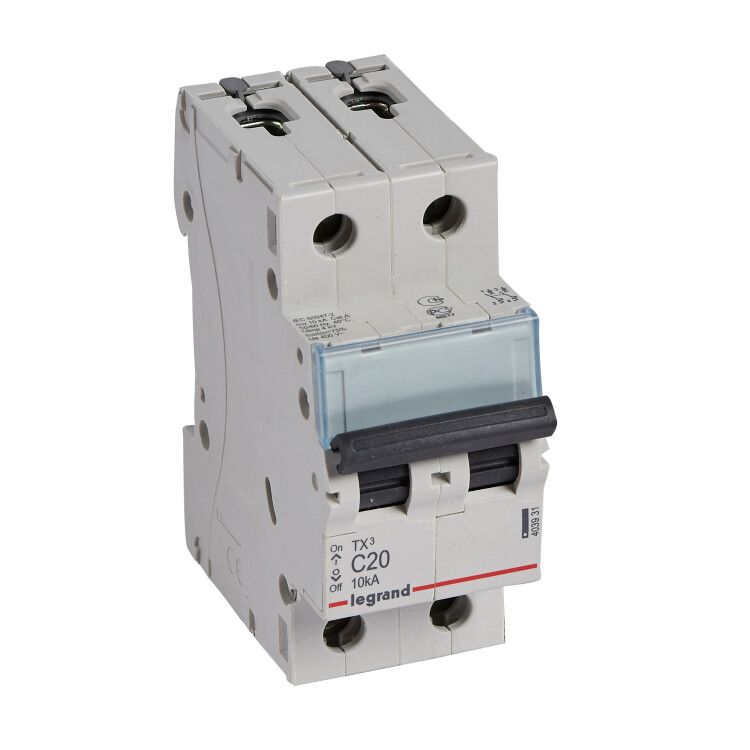

Автоматический выключатель Legrand TX3 6000 - двухполюсный коммутационный аппарат с номинальным током 20 А и характеристикой срабатывания C, предназначенный для защиты бытовых и аналогичных электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, имеет компактную форму (2 модуля) и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты групп освещения, розеточных контуров, бытовых приборов и маломощного электрооборудования. Не предназначен для управления двигателями или высокотоковыми нагрузками.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может безопасно проводить длительно;
• Количество полюсов: 2 - одновременно отключаются два провода (фаза и ноль);
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с умеренным пусковым током (например, светильники, зарядные устройства, холодильники);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение: 400 В (до 230 В между фазой и нулём) - рассчитан на однофазные сети 230 В и трёхфазные 400 В;
• Количество модулей: 2 - занимает 18 мм ширины на DIN-рейке; глубина установки - 44 мм;
• Тип тока: переменный (AC), частота 50/60 Гц;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого размера;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в условиях повышенной нагрузки;
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий энергию КЗ;
• Диапазон рабочих температур: от -25 до +70 C - работает в неотапливаемых помещениях и на улице в закрытых щитах;
• Климатическое исполнение: УХЛ4 - допустимо использование в регионах с умеренным и холодным климатом;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защёлкой - для демонтажа оттяните защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам. Рекомендуется использовать кабели сечением до 35 мм2, плотно затягивать зажимы, чтобы избежать нагрева. Устройство совместимо со всеми щитками, поддерживающими модульную систему Legrand TX3. Подходит для скрытого монтажа в стеновые шкафы.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Соответствие классу токоограничения 3 и номинальному импульсному напряжению 4 кВ обеспечивает защиту от опасных переходных процессов. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении.

Преимущества

• Надёжное двойное отключение - обесточиваются сразу фаза и ноль, что важно для безопасности при обслуживании;
• Высокая отключающая способность (10 кА) - подходит для современных квартир с мощными потребителями;
• Удобная защёлка - быстрая установка и замена без инструментов;
• Широкий температурный диапазон - работает даже в неотапливаемых местах (чердачные щиты, гаражи);
• Совместимость с серией TX3 - возможность сборки единой системы с другими элементами (розетки, выключатели) того же бренда.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50/60 Гц;
• Не подходит для защиты двигателей, насосов, компрессоров - для них требуются автоматы с характеристикой D;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации;
• Не рекомендован для промышленных линий с частыми пусками - возможен преждевременный износ механизма;
• Не предназначен для работы при напряжении выше 400 В - превышение может вызвать пробой изоляции.

Примеры использования

• Защита группы розеток в кухне или комнате;
• Отключение осветительной цепи с люминесцентными и светодиодными светильниками;
• Щитовая защита в квартире или частном доме на входе в этажный щит;
• Контур питания для стиральной машины, микроволновой печи, электрочайника;
• Временные электроснабжения на стройплощадках (при условии сухости и защиты от внешней среды).

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - слишком тонкий провод может перегреться, даже если автомат не сработает;
• При установке в щиток соблюдайте порядок: сначала подключите входные провода, потом выходные - так проще диагностировать неисправности;
• Не используйте автомат для регулярного включения/выключения - он не является выключателем нагрузки, а лишь аварийной защитой;
• Проверяйте работу кнопки тестирования (если есть) ежегодно - она имитирует КЗ и подтверждает работоспособность расцепителя;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и номинал (20 А) - изменение может привести к ложным срабатываниям или отказу защиты.
