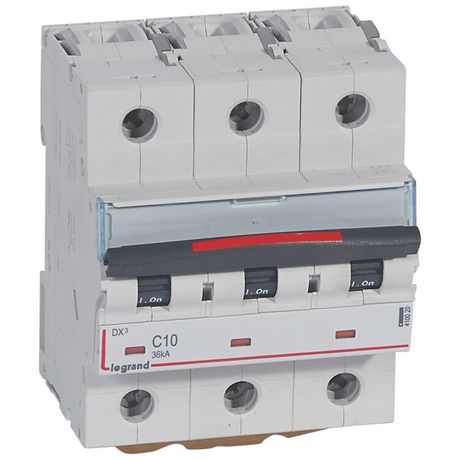

Выключатель автоматический трехполюсный DX3 16A C 36кА (4,5 мод) | 410021 Legrand

Автоматический выключатель Legrand DX3 410021 — трёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 36 кА, предназначенный для защиты и управления электрическими цепями в промышленных установках. Устройство устанавливается на DIN-рейку, рассчитано на переменный ток 400 В и соответствует международному стандарту МЭК 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 410021 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, силовых щитов, конвейеров, станков и другого оборудования, работающего от трёхфазной сети 400 В. Устройство обеспечивает надёжное включение, отключение и аварийное отключение при возникновении опасных токов.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 36 кА — способен безопасно отключить максимальный ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с высоким пусковым током (например, двигатели, трансформаторы)
• Сечение подключаемых проводов: 1,5–50 мм² — совместим с широким спектром медных жил
• Модульная ширина: 4,5 модуля — занимает 81 мм на DIN-рейке
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –25 °C до +70 °C — подходит для помещений с изменчивым микроклиматом
• Климатическое исполнение: УХЛ4 — предназначен для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц — совместим с сетями России и большинства стран мира
• Класс токоограничения: 16 — обеспечивает быстрое гашение дуги при КЗ, снижая термические и электродинамические воздействия
• Степень загрязнения: 3 — допустимо использование в средах с умеренной запылённостью и наличием проводящей пыли
• Глубина монтажа: 47 мм — требует минимального свободного пространства за рейкой

Совместимость и монтаж

Выключатель Legrand DX3 410021 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защёлкой — она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы, которые принимают одножильные и многожильные провода сечением от 1,5 до 50 мм². Перед затяжкой рекомендуется использовать наконечники для многожильных проводов. Устройство не имеет функции дистанционного управления — управление исключительно ручное через рычаг.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 410021 соответствует требованиям стандарта МЭК 60947-2, что подтверждает его соответствие международным нормам безопасности и надёжности. Класс токоограничения 16 и номинальная отключающая способность 36 кА обеспечивают защиту как самого аппарата, так и всей электроустановки. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и степени защиты IP20. Устройство не предназначено для эксплуатации во взрывоопасных зонах или открытых площадках.

Преимущества

• Высокая отключающая способность (36 кА) — подходит для мощных промышленных объектов
• Характеристика “C” — идеально сочетается с индуктивными нагрузками, такими как электродвигатели
• Широкий диапазон сечений проводов — универсальность при подключении
• Надёжная фиксация на DIN-рейке — удобство монтажа и сервисного обслуживания
• Серия DX3 — проверенная линейка Legrand с длительным сроком службы и качественной сборкой

Ограничения применения

• Не предназначен для использования вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянной работы при температуре ниже –25 °C или выше +70 °C
• Не имеет функции дистанционного управления или сигнализации — требуется ручное управление
• Не рекомендован для цепей с постоянным током (DC) — работает только с переменным током 50–60 Гц
• Не следует применять в местах с высокой концентрацией металлической пыли или химических паров — класс загрязнения 3 ограничен

Примеры использования

• Защита трёхфазного электродвигателя насоса на производстве
• Распределительный щит станочного участка с несколькими потребителями
• Щитовая автоматики на конвейере с частотным преобразователем
• Подключение группы освещения и розеток в промышленном цехе

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 16 А — иначе возможны ложные срабатывания
• Для многожильных проводов используйте наконечники НШВИ — это повысит надёжность соединения и предотвратит облом жил
• Проверьте глубину монтажа (47 мм): убедитесь, что за DIN-рейкой есть место для всех проводов и других устройств
• Не устанавливайте рядом с источниками тепла — перегрев может снизить точность срабатывания теплового расцепителя
• При замене старого автомата сверьте характеристику (“C”) и номинальную отключающую способность — они должны соответствовать проекту
• Legrand DX3 410021 можно комбинировать с другими элементами серии DX3 — например, с дополнительными контактами или блокировками, если предусмотрена возможность комплектации
