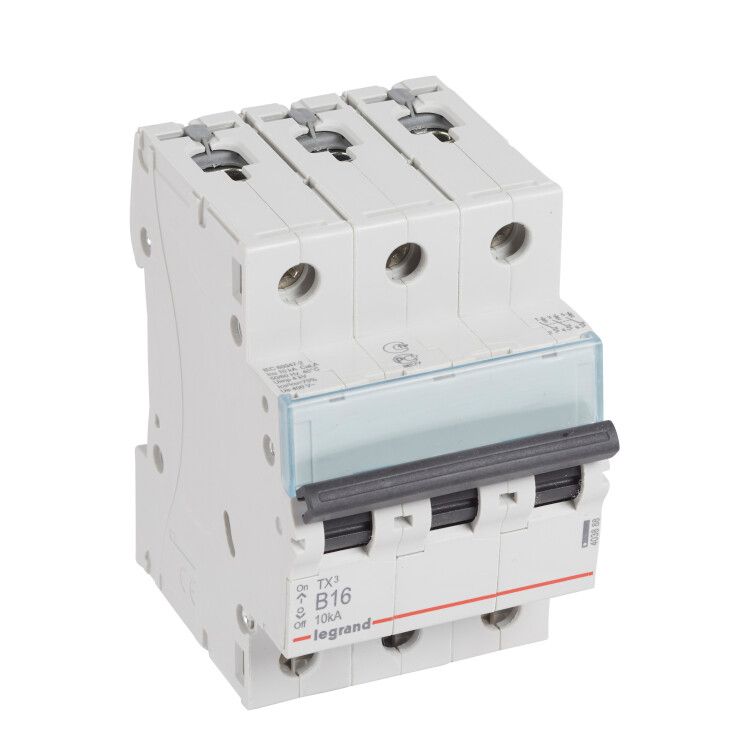

Выключатель автоматический модульный 3п B 16А 10кА TX3 6000 3мод. 400В Leg 403888 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403888 - трёхполюсный коммутационный аппарат на 16 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями переменного тока 400 В. Подходит для защиты групповых линий освещения, розеток, бытовой техники и другого оборудования, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы)
• Род тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц
• Способ монтажа: на DIN-рейку - установка происходит без сверления, фиксация через защёлку
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм - требует свободного места в щите за рейкой
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны с возможностью работы в помещениях с повышенной влажностью
• Степень загрязнения: 2 - подходит для условий с небольшим количеством пыли и нетоксичными загрязнениями
• Категория перенапряжения: 0 - предназначен для внутренней установки, не для защиты от внешних перенапряжений
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно вставить устройство в рейку и зафиксировать защёлку - она находится снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, чтобы избежать повреждения изоляции. Максимальное сечение кабеля - 35 мм2; для меньших сечений рекомендуется использовать наконечники. Убедитесь, что глубина щита достаточна (минимум 44 мм), особенно если установлены другие устройства рядом.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому устройство следует устанавливать только внутри закрытых щитов. Категория перенапряжения 0 указывает, что он не предназначен для защиты от ударов молнии или перенапряжений из внешней сети - для этих целей нужны дополнительные УЗИП.

Преимущества

• Надёжная работа благодаря двойному расцеплению: тепловому (при длительной перегрузке) и магнитному (при КЗ)
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и демонтаж
• Поддержка больших сечений кабелей (до 35 мм2) - подходит для мощных линий
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях
• Соответствие европейским стандартам - гарантированное качество и долговечность

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных местах - степень защиты IP20 исключает воздействие влаги
• Не защищает от перенапряжений из-за молний или скачков в ЛЭП - нужен дополнительный УЗИП
• Характеристика B не подходит для нагрузок с высокими пусковыми токами (например, мощные двигатели) - для них лучше выбрать C или D
• Не имеет функции дифференциального тока - для защиты человека от поражения током требуется отдельный УЗО
• Не рекомендуется для систем с частыми включениями/выключениями - не является частотным выключателем

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания светильников в многоквартирном доме
• Щитовая защита для стиральной машины, бойлера, духового шкафа
• Распределительный щит в небольшом цехе с оборудованием до 10 кВт
• Объекты с однофазным питанием, где требуется трёхполюсная защита (например, при наличии трёхпроводной системы)

Практические советы

• Выбирая автомат, проверьте соответствие номинала (16 А) нагрузке - не стоит ставить более мощный, чем требуется
• При подключении кабелей используйте наконечники для многожильных проводов - это повысит надёжность контакта
• Не забудьте про место для монтажа: глубина 44 мм - убедитесь, что в щите хватает пространства
• Если в цепи есть двигатель или насос - рассмотрите вариант с характеристикой C вместо B
• Для защиты людей от удара током обязательно добавьте УЗО перед этим автоматом
• Проверяйте маркировку на корпусе после установки - убедитесь, что вы выбрали именно Legrand TX3 403888
