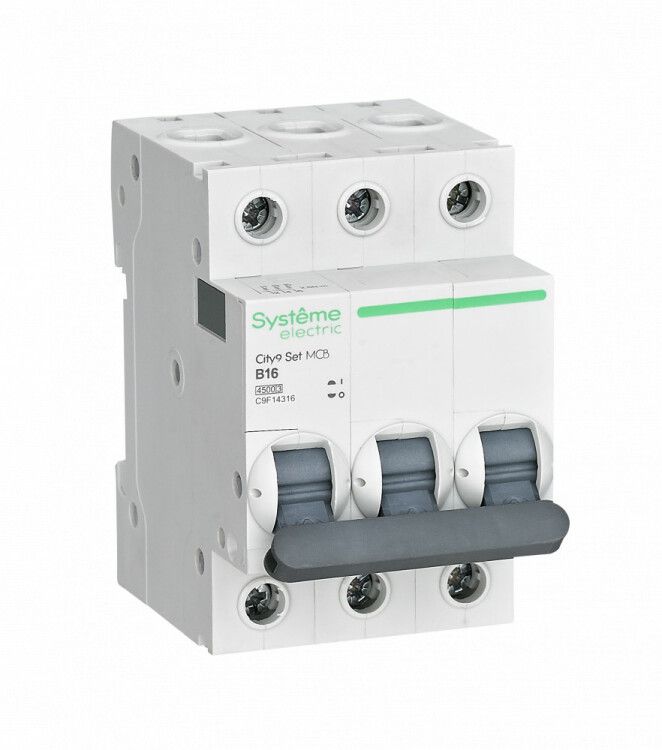

Выключатель автоматический City9 Set 3P 16А B 4.5кА 400В Systeme Electric C9F14316

Автоматический выключатель City9 Set SE - трёхполюсный модульный аппарат на 16 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для распределительных щитов жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 Set SE защищает электрические сети переменного тока напряжением до 400 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для защиты групповых линий освещения, розеток, бытовой и легкой промышленной нагрузки. Часто используется в щитах многоквартирных домов, административных зданиях, малых мастерских и на участках с умеренно индуктивными нагрузками - например, насосы, компрессоры, светильники с ЭПРА.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не повредит изоляцию при кратковременных скачках
• Количество полюсов: 3 - отключает одновременно все три фазы
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, компьютеры, LED-освещение)
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Максимальное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратов
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства внутри шита
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть заднюю часть корпуса на рейке. Клеммы доступны спереди - подключение проводов выполняется без вскрытия корпуса. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв контактов даже при слабом нажатии рычага. Все клеммы закрыты защитным кожухом - исключено случайное попадание оголённых жил внутрь устройства. Ширина 3 модуля позволяет легко разместить в типовых щитах вместе с другими автоматами, УЗО и реле.

Безопасность и стандарты

Автоматический выключатель City9 Set SE соответствует международному стандарту IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Конструкция выполнена с учётом требований безопасности: ударопрочный термостойкий пластик, надёжные клеммы, исключающие контакт с токоведущими частями, и система гашения дуги класса 3. Наличие 6 металлических заклёпок усиливает механическую прочность корпуса при внешних воздействиях.

Преимущества

• Быстрая и надёжная отсечка токов КЗ благодаря классу токоограничения 3
• Исключена возможность случайного касания токоведущих элементов - безопасные клеммы с защитным кожухом
• Усиленный корпус с металлическими заклёпками - устойчив к механическим повреждениям
• Поддержка широкого диапазона сечений проводов (1–25 мм2) - универсальность для разных типов кабелей
• Совместим со всеми популярными щитами и DIN-рейками

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не допускает контакта с водой или пылью
• Характеристика B не рекомендована для мощных двигателей или оборудования с высоким пусковым током - лучше использовать C или D
• Работает только в сетях переменного тока - не подходит для постоянного тока (DC)
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров с LED-светильниками
• Линия питания маломощного станка или компрессора в мастерской
• Фазовый автомат в трёхфазном распределительном щите дома

Практические советы

• Выбирая автомат City9 Set SE, проверьте соответствие сечения кабеля - используйте провода от 1 до 25 мм2; более тонкие или толстые могут вызвать плохой контакт
• При монтаже в плотно заполненные щиты убедитесь, что глубина 45 мм не препятствует закрытию крышки
• Для защиты двигателей или оборудования с высоким пусковым током (более 5×Iн) выбирайте характеристику C или D вместо B
• Если нужна защита от утечек тока - всегда сочетайте этот автомат с УЗО
• Проверяйте маркировку перед установкой: City9 Set SE - серия с повышенной механической прочностью, отличается от базовой City9
