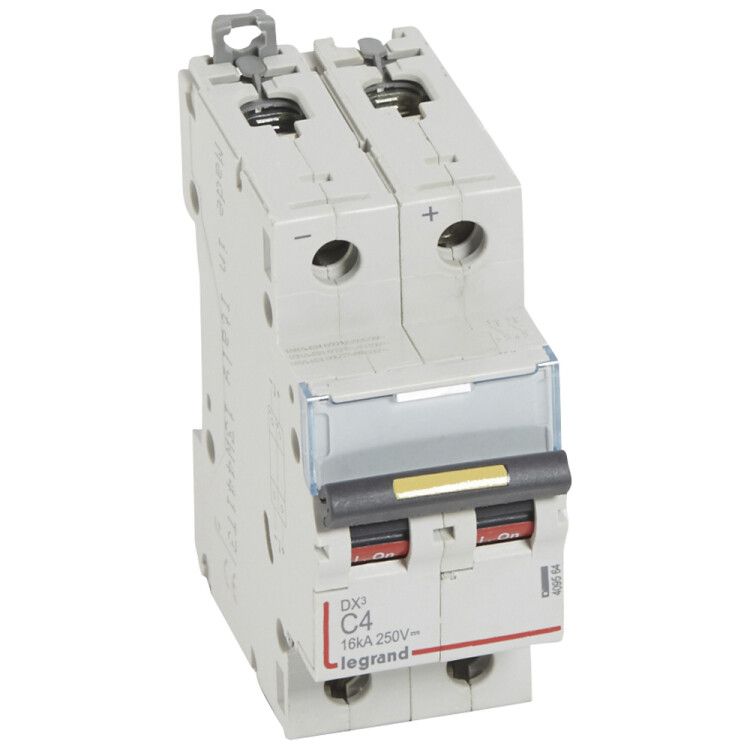

Выключатель автоматический модульный 2п C 4А 16кА DX3 10000 2мод. DC 250В Leg 409564 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409564 - двухполюсный коммутационный аппарат для защиты цепей постоянного тока до 250 В. Предназначен для установки на DIN-рейку в промышленных системах управления, где требуется надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель автоматический Legrand DX3 используется для безопасного включения, отключения и защиты электрооборудования в цепях постоянного тока. Он применяется в промышленной автоматизации: на станках, конвейерах, системах освещения, зарядных устройствах и других объектах с источниками постоянного тока до 250 В. Устройство защищает проводку и оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание.

Технические характеристики

• Номинальный ток: 4 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус)
• Номинальное напряжение: 230 В DC - рабочее напряжение цепи; предельное - 250 В DC
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Род тока: постоянный (DC) - предназначен исключительно для цепей постоянного тока, не переменному току
• Поперечное сечение проводника: 1,5–35 мм2 - подходят медные жилы такого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Модульная ширина: 2 модуля - занимает 17,5 мм на DIN-рейке
• Глубина монтажа: 44 мм - требует свободного места за щитом
• Рабочая температура: от –25 C до +70 C - работает в условиях холодных ангаров и нагреваемых помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Номинальное напряжение изоляции: 500 В - гарантирует изолирующие свойства при напряжении до этого значения
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Класс токоограничения: 4 - высокая скорость отключения при КЗ, снижающая энергию пробоя
• Частота: 0 Гц - не предназначена для работы с переменным током
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель автоматический Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку с направляющими рейки и зафиксировать ее легким нажатием. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам - рекомендуется использовать наконечники для многожильных проводов. Обеспечьте плотный контакт, чтобы избежать перегрева. Убедитесь, что сечение провода находится в диапазоне 1,5–35 мм2 - меньшие или большие жилы не будут надежно закреплены.

Безопасность и стандарты

Выключатель автоматический Legrand DX3 соответствует стандартам IEC 60898-1 и IEC 60947-2, которые регламентируют безопасность и функциональность аппаратов защиты. Класс токоограничения 4 обеспечивает минимальную энергии прохождения тока при КЗ, снижая риск возгорания. Конструкция имеет двойную изоляцию и гарантированную прочность контактов. Однако устройство не защищено от внешних воздействий (IP20), поэтому устанавливается только внутри закрытых щитов.

Преимущества

• Надежное отключение при КЗ благодаря классу токоограничения 4
• Широкий диапазон рабочих температур - подходит для суровых условий
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и демонтаж
• Поддержка большого сечения проводов - гибкость при подключении
• Профессиональное исполнение серии DX3 - совместимость с другими элементами Legrand для сборки полноценных щитов

Ограничения применения

• Не для цепей переменного тока - использование на AC вызывает отказ или опасность
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с доступом пыли
• Номинальное напряжение 230 В DC - запрещено подключать к сети выше 250 В DC
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Требуется достаточное пространство за щитом (44 мм глубины)

Примеры использования

• Защита цепей питания постоянного тока на промышленных станках с управлением от контроллеров
• Щитовая защита батарейных массивов в системах бесперебойного питания (UPS)
• Отключение солнечных панелей в малых фотоэлектрических установках
• Коммутирующий аппарат в зарядных станциях для электромобилей с выходом постоянного тока
• Распределительные щиты в железнодорожных депо, где используются системы 110–220 В DC

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - 230 В DC максимум, не более!
• Избегайте подключения проводов меньше 1,5 мм2 - они плохо фиксируются и перегреваются
• Обязательно используйте термостойкие наконечники для многожильных проводов
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться ниже +70 C
• Проверяйте целостность защелки перед каждым монтажом - сломанная защелка снижает надежность крепления
• Для комплексных решений сочетайте этот выключатель с другим оборудованием серии DX3 - все элементы совместимы по форме и цветовой гамме
