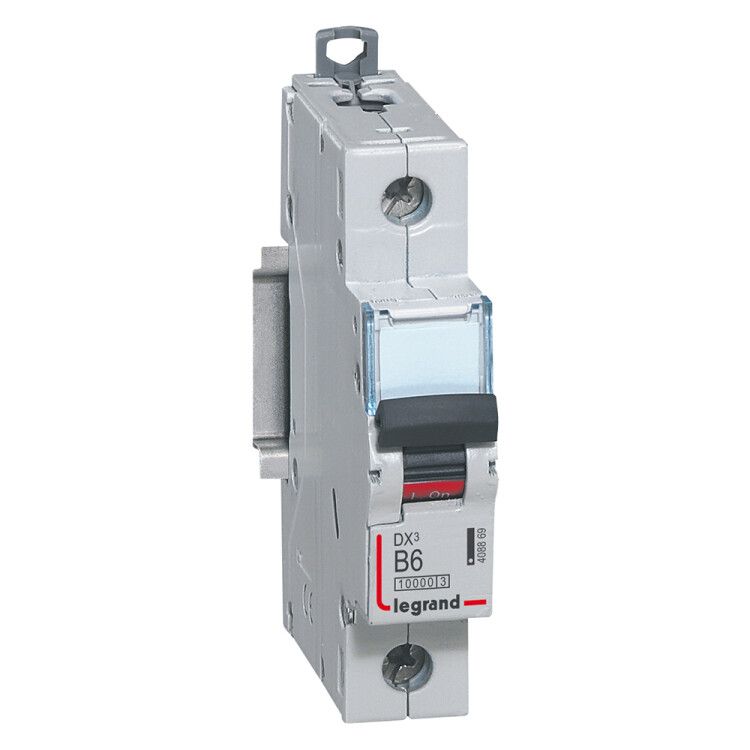

Выключатель автоматический модульный 1п B 6А 16кА DX3 10000 1мод. 230/400В Leg 408869 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408869 - однополюсный коммутационный аппарат на 6 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, имеет класс токоограничения 3 и степень защиты IP20, что делает его надёжным решением для стационарной эксплуатации в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты однофазных электрических цепей в промышленных объектах: на станках, в распределительных щитах, на конвейерах и других устройствах с высокой нагрузкой. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в сетях с напряжением до 230 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 1 - управление одной фазой сети
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для освещения и электроники
• Номинальное напряжение: 230 В AC / 500 В изоляции - рабочее и предельное напряжение между токоведущими частями
• Способ монтажа: DIN-рейка - стандартный крепёж для щитов
• Поперечное сечение проводника: 1,5 – 35 мм2 - допустимый диапазон сечений для подключения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но без защиты от воды
• Рабочая температура: от -25 C до +70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Ширина модуля: 1 - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита
• Нормативы: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейку - фиксация происходит за счёт пластиковой защёлки снизу корпуса. Чтобы снять устройство, вставьте плоскую отвёртку в петлю защёлки и слегка потяните её вниз. Подключение проводов выполняется через винтовые клеммы: зажимается любое сечение от 1,5 до 35 мм2. Не требуется дополнительных адаптеров или переходников.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных систем). Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что защищает кабели и оборудование от термического и электромагнитного воздействия. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - поэтому не применяется во влажных или открытых местах.

Преимущества

• Высокая отключающая способность (16 кА) - надёжно справляется с крупными аварийными токами
• Класс B - оптимальная чувствительность для цепей с пусковыми токами (например, лампы, малые двигатели)
• Удобная защёлка для быстрого монтажа и демонтажа
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Поддерживает большие сечения проводов - не требует переходников даже при использовании толстых кабелей

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP20 не защищает от влаги, пыли и внешнего воздействия
• Не подходит для цепей с постоянным током (DC) - только для переменного тока (AC)
• Не рекомендуется для защиты мощных двигателей с длительными пусковыми токами - лучше выбрать характеристику C или D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Категория перенапряжения 0 - не предназначен для установки в местах с высокой вероятностью грозовых перенапряжений

Примеры использования

• Защита осветительных цепей в производственных цехах
• Коммутация и защита контрольных схем на станках ЧПУ
• Распределительные щиты на заводах и складских комплексах
• Щитовые комнаты с контролируемым микроклиматом
• Системы управления технологическими процессами с низкой мощностью

Практические советы

• Выбирая автомат Legrand DX3 408869, проверьте соответствие сечения кабеля - используйте провода от 1,5 до 35 мм2; меньшее сечение может вызвать перегрев, большее - затруднит зажим
• При установке в щит с ограниченной глубиной учтите, что выключатель требует минимум 44 мм свободного пространства назад
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он не является дифференциальным устройством
• Если в цепи есть насосы, вентиляторы или другие устройства с пусковыми токами выше 5×Iн, рассмотрите вариант с характеристикой C вместо B
• Не устанавливайте в сырых, пыльных или открытыми местах - даже при наличии UHL4 исполнения, IP20 не обеспечивает герметичность
