Автоматический выключатель TX 6000 - 6 кА тип характеристики B 1П 230/400 В~ А 1 модуль 403969 Legrand

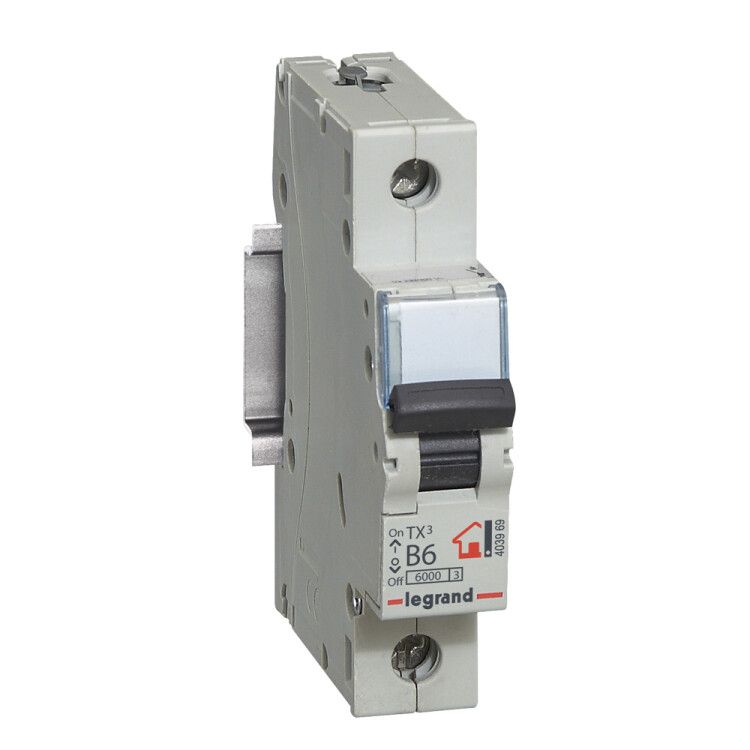

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат с номинальным током 6 А и характеристикой срабатывания B, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям МЭК 60898-1.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты однофазных электрических цепей в жилых помещениях, офисах и других объектах с малой нагрузкой. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты освещения, розеточных групп, бытовой техники и других устройств, работающих от сети 230 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазой;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала, оптимален для бытовых нагрузок с мягким пуском (например, светильники, зарядные устройства);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение: 230 В переменного тока (частота 50/60 Гц);
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при возможных скачках напряжения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри помещений;
• Диапазон рабочих температур: от -25 до +70 C - работает в большинстве климатических условий России;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергии, передаваемую в сеть при КЗ;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от грозовых разрядов);
• Количество модулей: 1 - занимает стандартную ширину 17,5 мм на DIN-рейке;
• Глубина монтажа: 44 мм - требует минимального места в щите;
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов до 35 мм2, включая многожильные;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений;
• Степень загрязнения: 2 - допускает наличие неметаллической пыли и временной проводящей среды (например, конденсат);
• Категория перенапряжения: 0 - предназначен для установки на входе в здание или после основного защитного устройства;
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлкой - для демонтажа оттяните защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Рекомендуется использовать кабели сечением до 35 мм2, плотно затягивать винты, чтобы исключить нагрев. Устройство совместимо со всеми элементами серии TX3: шины, переходники, крышки щитов.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных автоматов). Соответствие классу токоограничения 3 и категории перенапряжения 0 обеспечивает высокую степень безопасности при аварийных режимах. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и IP20.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря сочетанию теплового и магнитного расцепителей;
• Простота монтажа и обслуживания - защёлка на DIN-рейке и удобные клеммы;
• Поддержка больших сечений кабеля (до 35 мм2) - позволяет подключать мощные группы без переходников;
• Широкий температурный диапазон - работает даже в холодных чердачных или подвальных щитах;
• Совместимость с продуктами Legrand серии TX3 - возможность создания единой системы управления и защиты.

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от воды и пыли;
• Не рекомендуется для цепей с высокими пусковыми токами (например, двигатели, насосы) - характеристика B слишком чувствительна, лучше выбрать C или D;
• Не подходит для трёхфазных систем - требуется три однополюсных аппарата или трёхполюсный автомат;
• Категория перенапряжения 0 ограничивает использование - нельзя устанавливать в качестве главного вводного автомата без согласования с проектировщиком.

Примеры использования

• Защита осветительных цепей в квартире;
• Отдельный автомат для розеточной группы на кухне;
• Щитовая защита для компьютера, телевизора, зарядного устройства;
• Дополнительный автомат в распределительном щите дома для отдельной комнаты.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 6 А обычно хватает 2,5 мм2, но если кабель длинный или имеет много ответвлений, используйте 4 мм2;
• Не устанавливайте этот автомат для защиты электрокотлов, бойлеров или кондиционеров - они имеют высокий пусковой ток, лучше взять с характеристикой C;
• При сборке щита соблюдайте цветовую маркировку: фаза - красный/коричневый провод подключается к верхней клемме, ноль - синий - к нижней (если есть);
• Проверяйте работоспособность кнопки “T” (тест) ежемесячно - она имитирует КЗ и подтверждает исправность расцепителя;
• Если вы планируете расширять сеть - выбирайте место рядом с запасными модулями, так как Legrand TX3 6000 легко заменяется на более мощный вариант того же форм-фактора.
