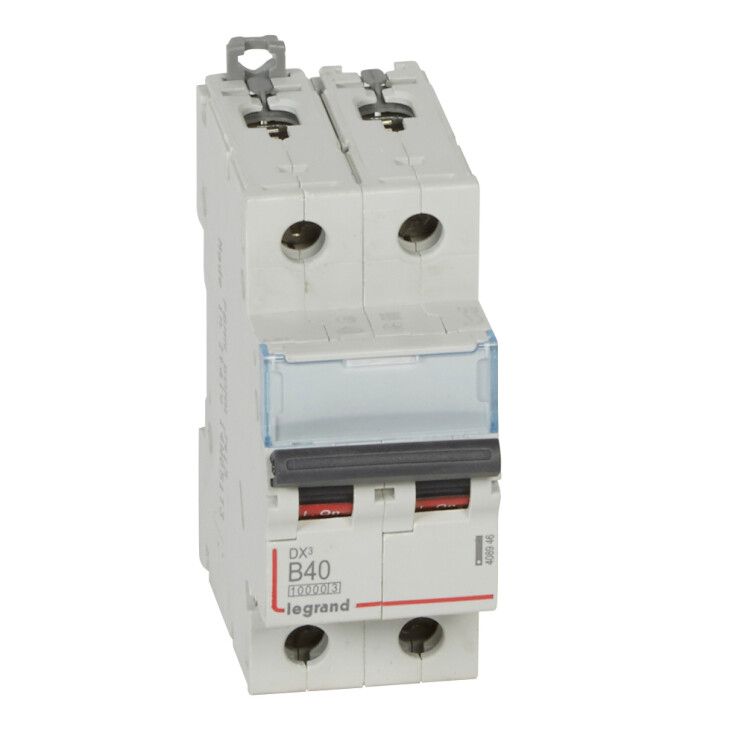

Выключатель автоматический модульный 2п B 40А 16кА DX3 10000 1мод. 230/400В Leg 408946 Legrand

Автоматический выключатель Legrand DX3 408946 — двухполюсный коммутационный аппарат с номинальным током 40 А и отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур, соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 408946 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты силовых линий, оборудования на производстве, станков, конвейеров, распределительных щитов. Подходит для постоянного и периодического включения нагрузки, где требуется надежная аварийная отсечка.

Технические характеристики

• Номинальный ток: 40 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 — защищает две фазы одновременно
• Номинальное напряжение: 400 В (до 500 В изоляции) — работает в трёхфазных сетях 230/400 В
• Отключающая способность: 16 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для освещения и слаботочных устройств с пусковыми токами
• Род тока: переменный (AC), частота 50–60 Гц
• Сечение подключаемых проводов: 1,5 – 35 мм² — совместим с медными жилами большинства промышленных кабелей
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +70°C, подходит для неотапливаемых помещений
• Класс токоограничения: 3 — снижает энергию КЗ, повышая безопасность оборудования
• Количество модулей: 2 — занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 44 мм — требует минимального свободного пространства внутри шкафа
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствие европейским требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 408946 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем опустить нижнюю часть до фиксации. Для демонтажа — оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы: зажимайте жилы плотно, без заусенец, используйте наконечники при сечении более 10 мм². Убедитесь, что провода не выходят за пределы клемм — это исключит риск пробоя.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 408946 соответствует стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных распределительных устройств). Обеспечивает класс токоограничения 3, что снижает термические и электромагнитные воздействия при КЗ. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и изолированным клеммам. Номинальное напряжение изоляции 500 В гарантирует безопасность даже при кратковременных перенапряжениях до 4 кВ.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных объектов
• Функция B-характеристики — минимизирует ложные срабатывания при пуске двигателей и светильников
• Надёжная фиксация на DIN-рейке — удобен для обслуживания и замены
• Широкий рабочий диапазон температур (-25…+70 °C) — стабильно работает в холодных и жарких помещениях
• Поддержка проводов до 35 мм² — не требует переходников при подключении крупных кабелей

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости или влажности — степень защиты IP20 не защищает от пыли и брызг
• Не рекомендован для использования вне закрытых щитов — открытое расположение увеличивает риск поражения током
• Не подходит для цепей постоянного тока — только для переменного тока 50/60 Гц
• Категория перенапряжения 0 — не предназначен для установки в местах с высокими импульсными перенапряжениями (например, рядом с источниками питания с высокой индуктивностью без дополнительной защиты)

Примеры использования

• Защита группы осветительных приборов на производственной площадке
• Отключение цепи питание насоса или вентилятора с пусковым током
• Распределительный щит на участке сборки с несколькими потребителями 400 В
• Щитовая в неотапливаемом цеху при температуре ниже 0 °C

Практические советы

• Выбирая автомат Legrand DX3 408946, проверьте, чтобы номинальный ток нагрузки был не выше 40 А — лучше оставить запас 10–15%
• При использовании многожильных проводов — обязательно используйте наконечники, чтобы избежать плохого контакта
• Не устанавливайте выключатель вблизи нагревательных элементов — превышение температуры свыше 70 °C может вызвать ложное срабатывание
• Проверяйте состояние защёлок перед каждым обслуживанием — износ защёлки снижает надёжность фиксации
• Для комплексной защиты добавьте УЗО после автомата, если есть риск поражения током
