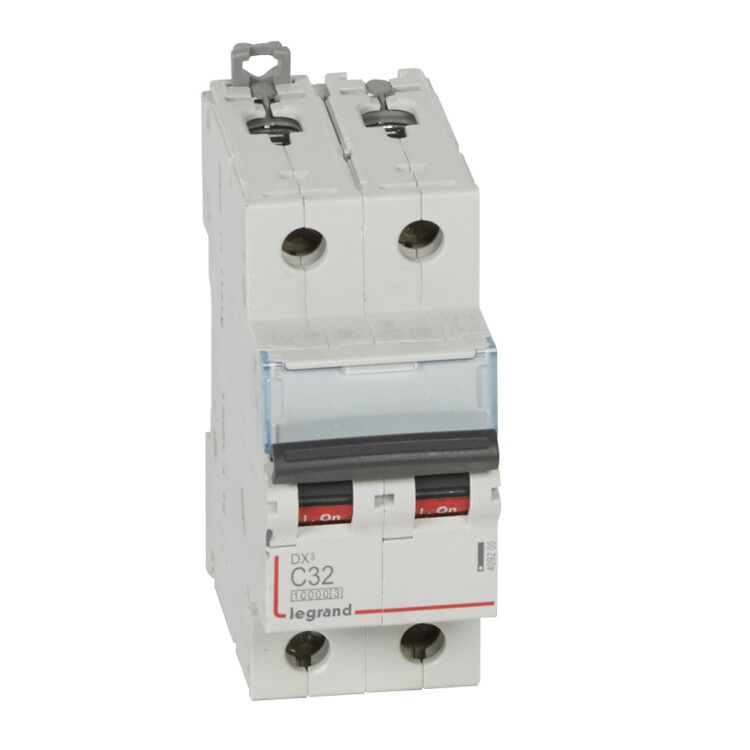

Выключатель автоматический модульный 2п C 32А 16кА DX3 10000 2мод. 230/400В Leg 409205 Legrand

Автоматический выключатель Legrand DX3 409205 - двухполюсный коммутационный аппарат на 32 А с характеристикой срабатывания C и отключающей способностью 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409205 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, оборудования на станках, конвейерах, щитовых распределений и других объектов, где требуется надёжная и быстрая отсечка аварийного тока.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трёхфазных систем с заземлением или однофазных нагрузок с нулём
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для активно-индуктивных нагрузок (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В (переменный ток AC), рабочее напряжение изоляции - 500 В
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Количество модулей DIN: 2 - занимает два стандартных модуля (17,5 мм каждый) на рейке
• Поперечное сечение подключаемых проводов: 1,5–35 мм2 - подходит для медных жил любого распространённого сечения
• Рабочая температура: от –25 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях и на улице в закрытых шкафах
• Климатическое исполнение: УХЛ4 - предназначен для работы в умеренном и холодном климате с возможностью высокой влажности
• Класс токоограничения: 3 - обеспечивает наиболее быстрое гашение дуги, снижая термические и электромагнитные воздействия на оборудование
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм - требует соответствующего места внутри шкафа

Совместимость и монтаж

Выключатель Legrand DX3 409205 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до характерного щелчка. Для демонтажа - оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Клеммы имеют винтовую фиксацию, позволяющую затянуть провода сечением от 1,5 до 35 мм2. Перед подключением убедитесь, что питание отключено. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409205 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, которые регламентируют требования к устройствам защиты для бытовых и промышленных применений соответственно. Соответствие классу токоограничения 3 и категории перенапряжения 0 гарантирует высокую степень безопасности при работе в промышленных условиях. Устройство прошло проверку на устойчивость к перенапряжениям до 4 кВ и работает в среде со степенью загрязнения 2 - то есть допускает наличие пыли и небольшой влаги, но не агрессивных паров или осадков.

Преимущества

• Высокая отключающая способность (16 кА) - обеспечивает надёжную защиту даже при серьёзных авариях
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых цехах и наружных шкафах
• Класс токоограничения 3 - минимизирует повреждения оборудования при КЗ
• Фиксация на DIN-рейке с двойной защёлкой - исключает самопроизвольное выпадение
• Поддержка больших сечений проводов (до 35 мм2) - удобно для мощных линий
• Совместимость с продуктами Legrand - можно сочетать с другими элементами серии DX3 для унифицированного щита

Ограничения применения

• Не предназначен для эксплуатации в открытых условиях - IP20 не защищает от влаги и пыли
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные насосы или компрессоры без предварительного расчёта); в таких случаях лучше выбрать характеристику D
• Не подходит для постоянной работы при температурах ниже –25 C - возможна потеря чувствительности теплового расцепителя
• Не имеет функции дистанционного управления или сигнализации - для этих задач нужны дополнительные модули
• Не предназначен для защиты цепей постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита питания трехфазного двигателя 15 кВт через двухполюсный автомат в распределительном щите цеха
• Отключение группы освещения и розеток в производственной зоне с высокой влажностью
• Щитовая защита конвейерной линии с несколькими приводами
• Резервирование линии в системе бесперебойного питания (UPS) с выходом 400 В

Практические советы

• Выбирая автомат Legrand DX3 409205, убедитесь, что ваша сеть имеет достаточную отключающую способность - 16 кА подходит для большинства промышленных объектов, но в крупных цехах с глубоким вводом может потребоваться более высокий класс (25–35 кА)
• При использовании в щитах с плотной компоновкой учтите глубину монтажа - 44 мм. Это влияет на выбор корпуса шкафа
• Для многожильных проводов обязательно используйте наконечники (ПК, ПМ) - это повысит надёжность контакта и продлит срок службы
• Проверьте соответствие номинала автомата сечению кабеля - 32 А требуют минимум 6 мм2 меди, но лучше 10 мм2 для длительной нагрузки
• Если нужна возможность удалённого отключения или сигнализации состояния - выбирайте модель с дополнительными модулями (блоки расцепления, вспомогательные контакты)
